उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
JFOPT
प्रमाणन:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
मॉडल संख्या:
OM4 24C MPO-24LC Fanout पैचकोर्ड
संपर्क करें

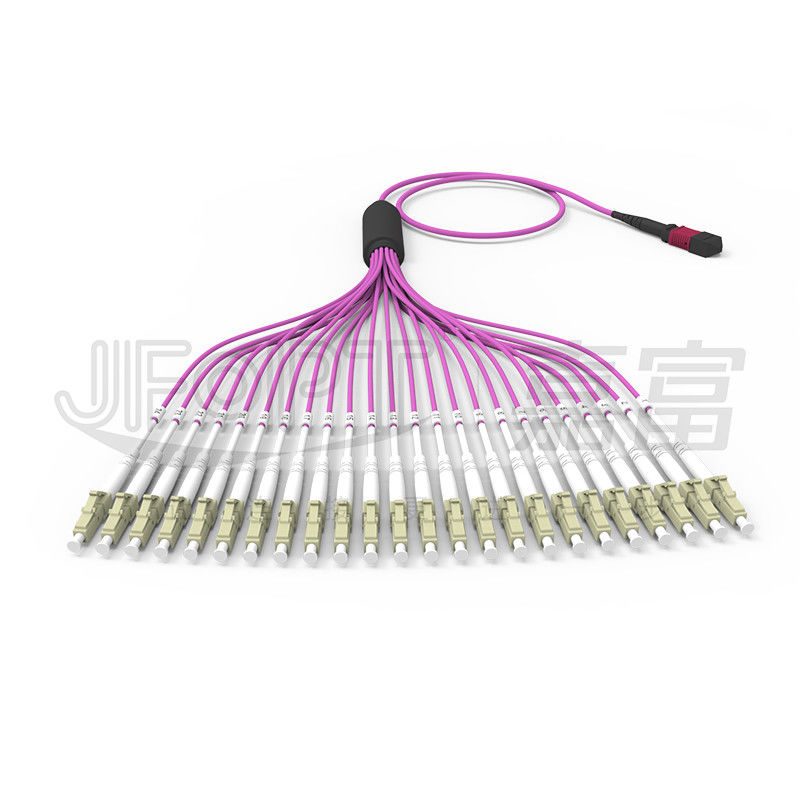

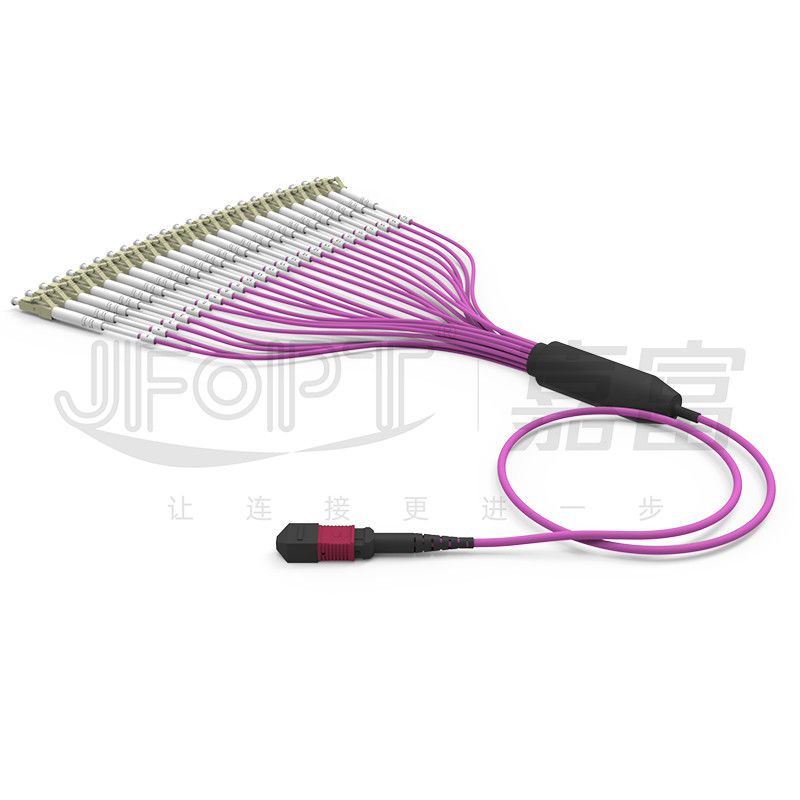

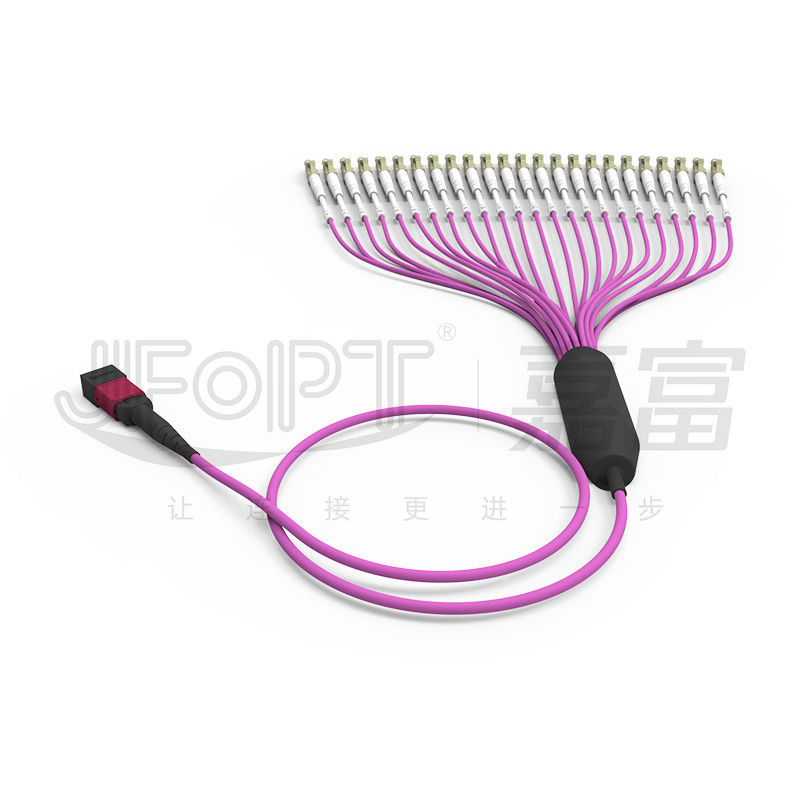

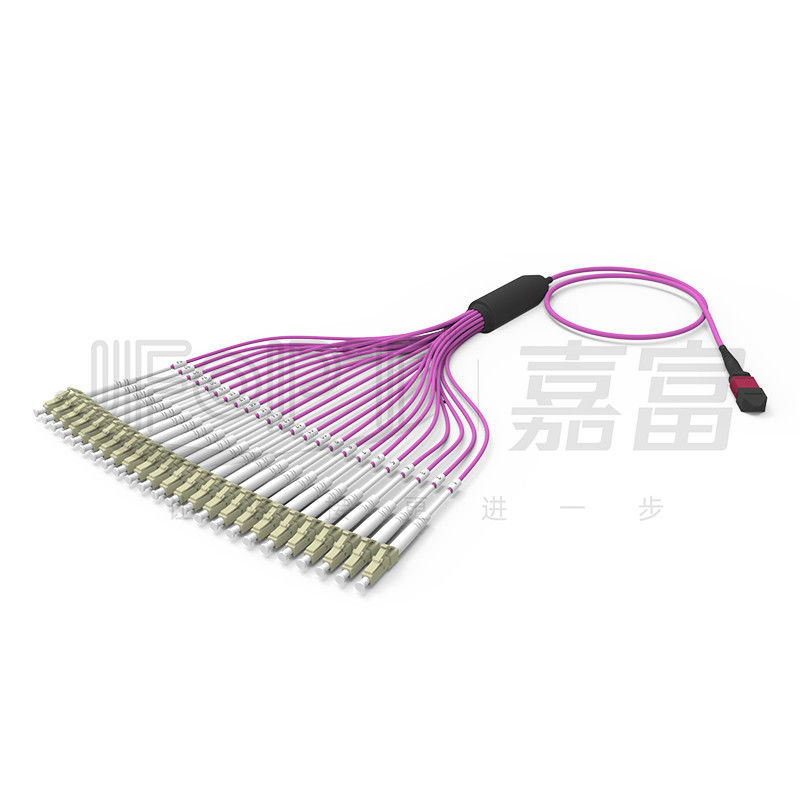

MPO-LC मल्टीमोड OM4 24-कोर LSZH हाई-डेंसिटी डेटा सेंटर पैच कॉर्ड
एमपीओ-एलसी पैच कॉर्ड आमतौर पर उच्च घनत्व केबलिंग प्राप्त करने के लिए 3 मिमी मिनी केबल या 2.5 * 5 मिमी फ्लैट ऑप्टिकल केबल का उपयोग करते हैं। एमपीओ कनेक्टर के लिए चुनने के लिए विभिन्न ब्रांड हैं,आयातित और घरेलू विकल्पों सहितऑप्टिकल केबल में उच्च शक्ति वाले, लौ retardant अरामाइड धागे होते हैं, जो तन्यता शक्ति और केबलिंग सुरक्षा को बढ़ाते हैं।कनेक्टर और ऑप्टिकल केबल दोनों को स्थापना और बाद के रखरखाव के दौरान त्वरित पहचान के लिए अंतरराष्ट्रीय मानकों के अनुसार निर्मित किया जा सकता है.
* विशेषताएं
|
①24 कोर के साथ एकल कनेक्टर, तेजी से और उच्च घनत्व स्थापना के लिए सक्षम
|
②चयन के लिए विभिन्न लौ retardant स्तर उपलब्ध हैं
|
|
|
|
③MT प्लग और अनप्लग चक्र जीवन कम से कम 500 बार
|
④निम्न हानि और मानक हानि दोनों विकल्प उपलब्ध हैं
|
|
|
|
5शाखाओं की लंबाई को फैन-आउट या बराबर लंबाई के लिए अनुकूलित किया जा सकता है |
- |
|
|
- |
* आवेदन
1डाटा सेंटर नेटवर्क केबलिंग।
2.40G/100G ऑप्टिकल संचार प्रणाली, QSFP ऑप्टिकल मॉड्यूल।
3फाइबर ऑप्टिक संचार प्रणाली, केबल टीवी नेटवर्क, दूरसंचार नेटवर्क।
4लोकल एरिया नेटवर्क (LAN), वाइड एरिया नेटवर्क (WAN), FTTx।

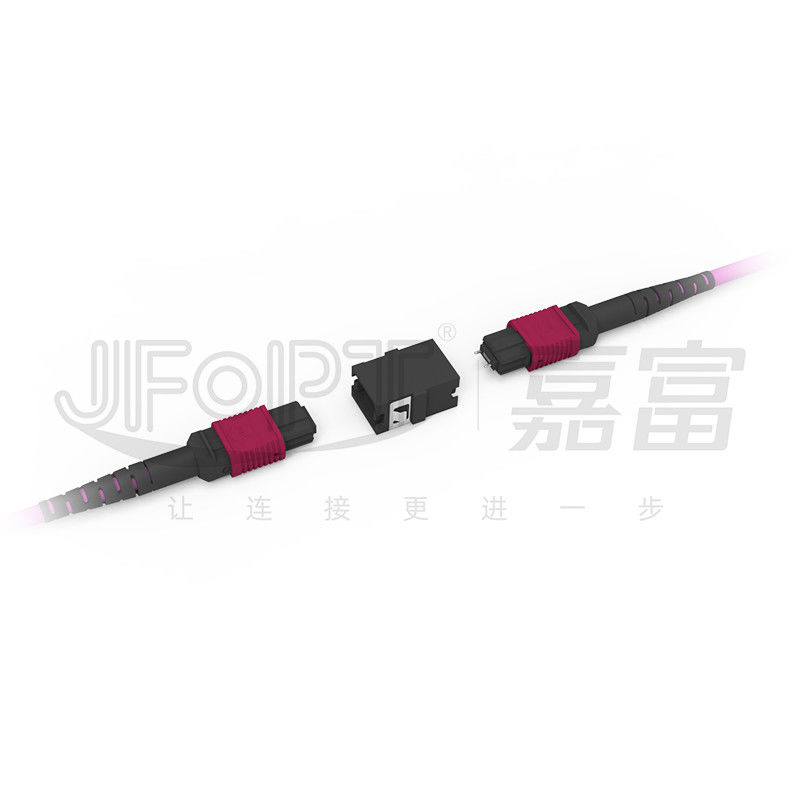

* एमपीओ कनेक्टर पैरामीटर
|
कनेक्टर का प्रकार |
सम्मिलन हानि |
रिटर्न हानि |
|||
|
विशिष्ट |
अधिकतम |
||||
|
एमपीओ कनेक्टर |
एसएम मानक |
0.2dB |
0.75dB |
एपीसी≥60dB |
|
|
SM कम हानि |
0.1dB |
0.35dB |
|||
|
एमएम मानक |
0.2dB |
0.6dB |
पीसी≥25dB |
||
|
एमएम कम हानि |
0.1dB |
0.35dB |
|||
|
पुरुष/महिला |
पुरुष: पिन के साथ, महिला: बिना पिन के |
||||
* एलसी कनेक्टर पैरामीटर
|
कनेक्टर विशेषताएं |
कनेक्टर का प्रकार |
LC |
|||
|
अंत मुखौटा प्रकार |
सिंगल-मोडः यूपीसी/एपीसी; मल्टीमोडः यूपीसी |
||||
|
फेरुल का प्रकार |
ग्रेड-ए जिरकोनिया सिरेमिक फेरुल |
||||
|
कनेक्टर आवास का रंग |
नीला/हरेला/बीज/एक्वा/बैंगनी/लाइट |
||||
|
सम्मिलन हानि |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
रिटर्न हानि |
सिंगल-मोडः UPC≥50dB; APC≥60dB; मल्टीमोडः ≥25dB |
||||
|
पुनरावृत्ति |
≤0.2dB |
||||
|
विनिमेयता |
≤0.2dB |
||||
* थ्रीडी ज्यामितीय मापदंड (वैकल्पिक)
|
पद |
अधिकतम |
मिन |
||
|
वक्रता का त्रिज्या (मिमी) |
एक्स |
2000 |
- 10,000 |
|
|
Y |
- |
5 |
||
|
कोण (°) |
एक्स |
0.15 |
-0.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
-0.2 |
||
|
ऑप्टिकल कोर की वक्रता का त्रिज्या (मिमी) |
- |
1 |
||
|
फाइबर ऊंचाई (nm) |
3500 |
1000 |
||
|
आसन्न फाइबर का ऊंचाई अंतर (nm) |
500 |
नहीं |
||
|
अधिकतम नकारात्मक कॉप्लानर (nm) |
300 |
नहीं |
||
*केबल पैरामीटर
|
परियोजना |
पैरामीटर |
|||
|
फाइबर का प्रकार |
वैकल्पिकः G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
फाइबर की संख्या |
वैकल्पिक: 8/12/16/24 |
|||
|
शक्ति सदस्य |
अरामाइड यार्न |
|||
|
बाहरी जैकेट सामग्री |
वैकल्पिक: एलएसजेडएच / पीवीसी / टीपीयू |
|||
|
बाहरी जैकेट का व्यास |
3.0 मिमी |
|||
|
बाहरी जैकेट का रंग |
पीला / नारंगी / एक्वा / मैजेन्टा / कस्टम |
|||
|
तन्य शक्ति (लंबी अवधि) |
80N |
|||
|
तन्य शक्ति (अल्पकालिक) |
150 एन |
|||
|
क्रश प्रतिरोध (दीर्घकालिक) |
100 एन/सेमी |
|||
|
क्रश प्रतिरोध (अल्पकालिक) |
500 एन/सेमी |
|||
|
न्यूनतम झुकने की त्रिज्या (गतिशील) |
20D |
|||
|
न्यूनतम झुकने की त्रिज्या (स्थिर) |
10D |
|||
|
परिचालन तापमान |
-20~60°C |
|||
|
भंडारण तापमान |
-20~60°C |
|||
|
अग्नि रेटिंग |
वैकल्पिकः OFN / OFNR / OFNP |
|||

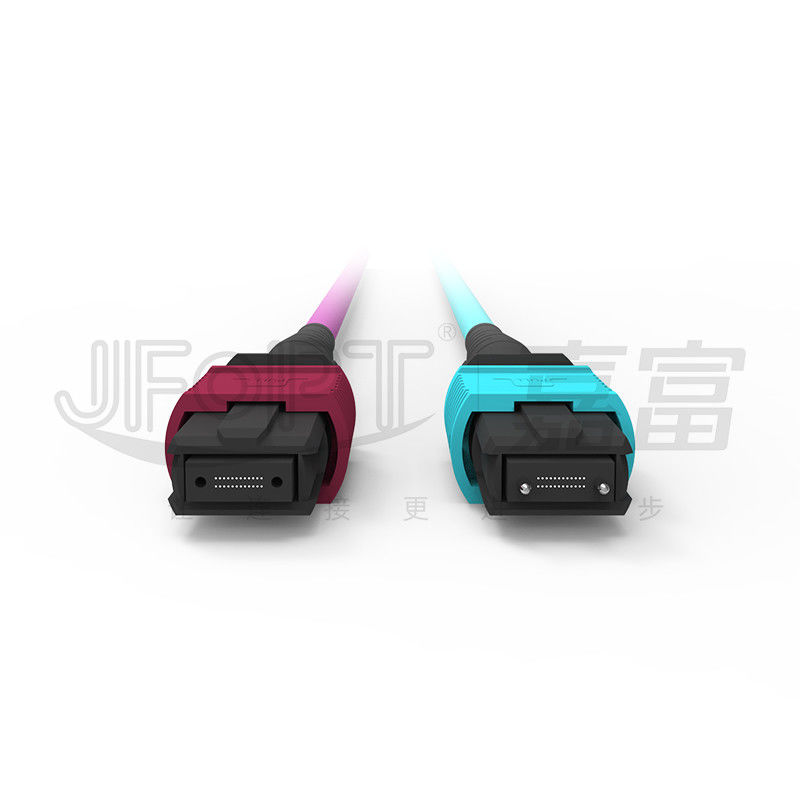

* कनेक्टर आवास रंग चयन
|
एमपीओ कनेक्टर |
||||
|
एसएम |
हरी |
पीला |
||
|
संदर्भ रंग संख्या PANTONE 2270C |
संदर्भ रंग संख्या PANTONE 100C |
|||
|
|
|
|||
|
एमएम |
बेज |
जल |
||
|
संदर्भ रंग संख्या PANTONE 7534C |
संदर्भ रंग संख्या PANTONE 2226C |
|||
|
|
|
|||
|
बैंगनी |
- |
|||
|
संदर्भ रंग संख्या PANTONE 7641C |
||||
|
|
||||
* फनोट विकल्प
|
|
|
|
मुख्य केबल संरचना |
|
|
|
|
|
समान लम्बाई के साथ फनोट |
असमान लम्बाई वाला फनौट |
|
|
|
|
फनुत 0.9 मिमी शाखा |
|
|
|
|
|
फनौट 2.0/3.0 मिमी शाखा |
|
* ध्रुवीयता चयन
|
|
* उत्पाद पैकेजिंग
|
|
|
|
मोटी एंटी-स्टैटिक बैग |
मोटापे से ग्रस्त कार्टन |
* कारखाने की ताकत
|
व्यावसायिकता: जेएफओपीटी 10 वर्षों से एमपीओ जंपर्स के उत्पादन पर ध्यान केंद्रित कर रहा है, पेशेवर विशेषज्ञता और शीर्ष पायदान के उपकरणों (सुमिक्स/जेआरजी/ऑप्टोटेस्ट) के एक पूर्ण सेट के साथ,उच्च गुणवत्ता और उच्च प्रदर्शन वाले एमपीओ जंपर का उत्पादन कर सकता है।. |
|
||||
|
विनिर्माण क्षमताः जेएफओपीटी के पास 5 एमपीओ उत्पादन लाइनें और उपकरण हैं, जो ग्राहकों की मांगों को पूरा करने के लिए बड़ी संख्या में एमपीओ जंपर्स के तेजी से और कुशल उत्पादन की अनुमति देते हैं। |
|
||||
|
गुणवत्ता नियंत्रण: जेएफओपीटी के पास कारखाने के अंत-पृष्ठ निरीक्षण और 100% परीक्षण सहित सख्त गुणवत्ता नियंत्रण उपाय हैं, जो स्थिर ट्रांसमिशन प्रदर्शन सुनिश्चित करने के लिए पेशेवर परीक्षण उपकरण का उपयोग करते हैं। |
|
||||
|
मानकीकरण: जेएफओपीटी कच्चे माल की खरीद से लेकर उत्पादन प्रक्रियाओं तक के हर चरण में पेशेवर गुणवत्ता परीक्षण और निगरानी सहित सख्त गुणवत्ता नियंत्रण उपायों को लागू करता है।हम 100% 3D हस्तक्षेप परीक्षण करते हैं, सम्मिलन हानि परीक्षण, और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए अंत-पृष्ठ निरीक्षण। |
|
||||
|
तकनीकी नवाचारः जेएफओपीटी तकनीकी नवाचार पर जोर देता है और इसमें एक पेशेवर आर एंड डी टीम है जो लगातार अधिक उन्नत और उच्च प्रदर्शन वाले एमपीओ जंपर्स विकसित करती है। |
|
||||
|
सेवा और तकनीकी सहायता: जेएफओपीटी तकनीकी परामर्श, उत्पाद सिफारिशें और बिक्री के बाद की मरम्मत सहित व्यापक पूर्व-बिक्री और बिक्री के बाद की सेवाएं प्रदान करता है।ग्राहकों की जरूरतों को पूरा करने और ग्राहकों की संतुष्टि सुनिश्चित करने के लिए. |
|
||||
* लगातार प्रश्न और उत्तर
1एमपीओ जंपर्स को अनुकूलित करते समय किन मुद्दों पर विचार किया जाना चाहिए?
जम्पर लंबाई/केबल सामग्री/फाइबर प्रकार और फाइबर की संख्या/एमपीओ पुरुष या महिला/इंसेक्शन हानि मानक/रंग आवश्यकताएं/लेबल और अनुकूलन अनुरोध।
2हम अपने एमपीओ जंपर्स के लिए स्थिर मापदंडों को कैसे सुनिश्चित करते हैं?
जेएफओपीटी के एमपीओ जंपर्स 100% थ्रीडी इंटरफेरोमीटर परीक्षण और 100% आईएल एंड आरएल परीक्षण से गुजरते हैं, जिससे स्थिर मापदंड सुनिश्चित होते हैं।
3.हमारे वितरण का नेतृत्व समय क्या है?
हमारे पास 30,000 से अधिक एमपीओ कनेक्टरों की मासिक उत्पादन क्षमता है, जिससे शीघ्र वितरण सुनिश्चित होता है।
4हम एमपीओ से संबंधित अन्य कौन से उत्पाद पेश करते हैं?
एमपीओ जंपर्स के अलावा हम एमपीओ लूपबैक, एमपीओ एटेंन्यूएटर, एमपीओ पुरुष से महिला एडेप्टर, एमटी जंपर्स और अन्य एमपीओ संबंधित उत्पाद भी बनाते हैं।
