उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
JFOPT
प्रमाणन:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
मॉडल संख्या:
एलसी/ए-एलसी/ए मिनी केबल 3.0 मिमी 24कोर जी657ए1 पीला
संपर्क करें

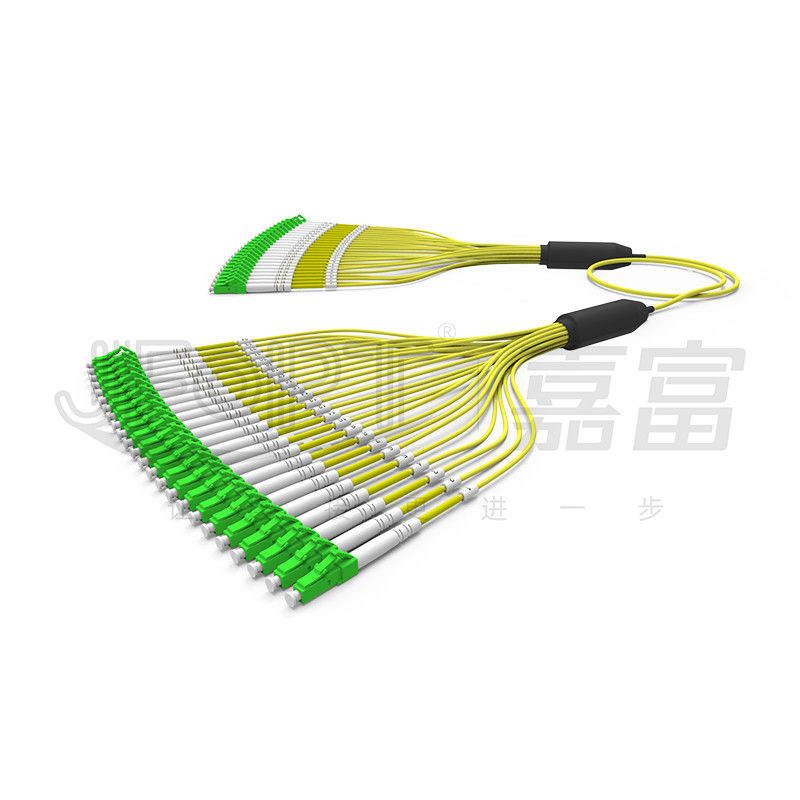

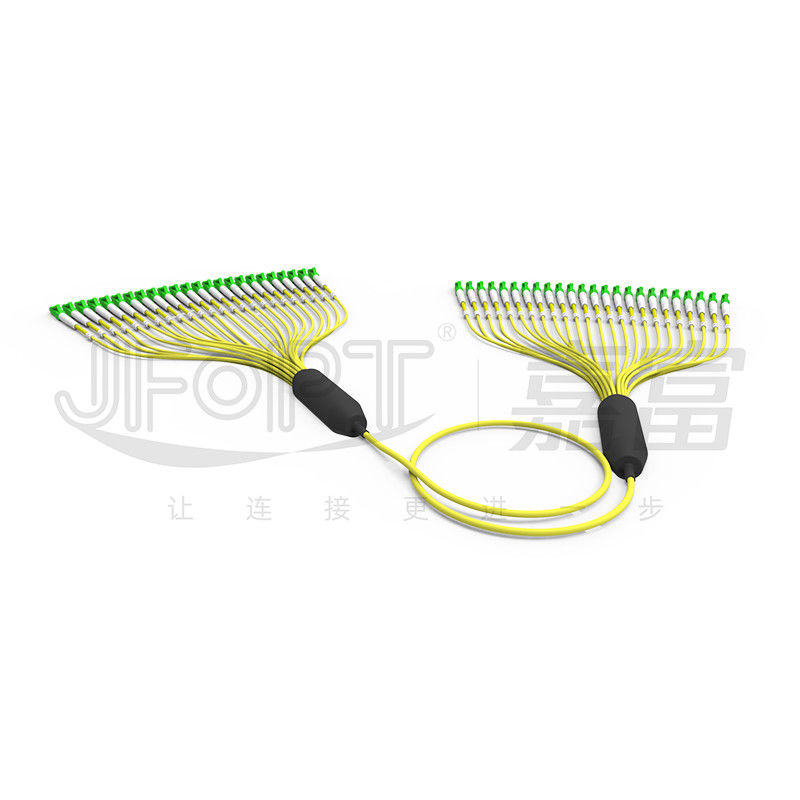

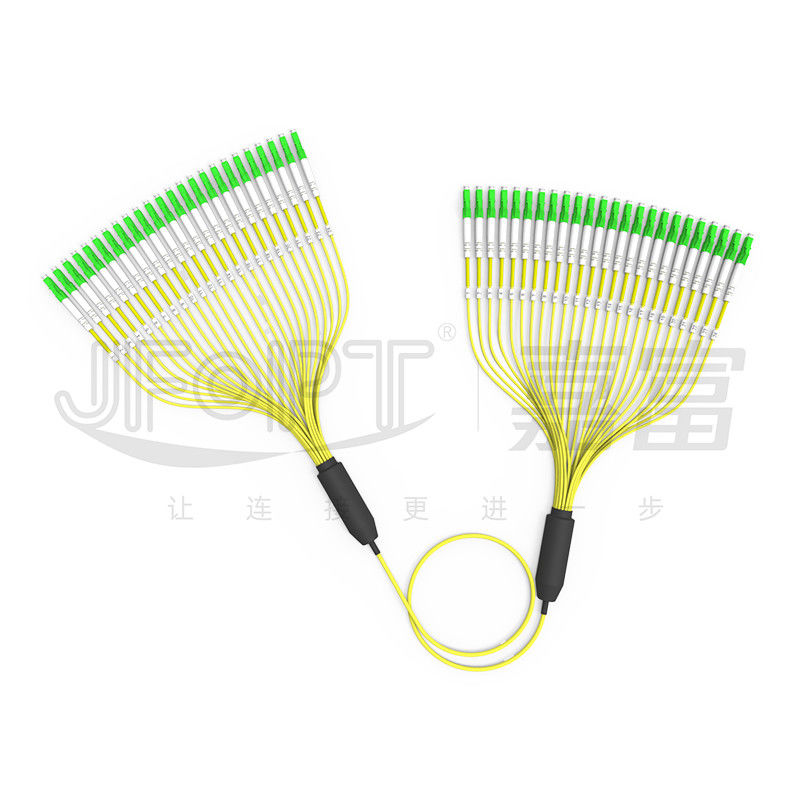

प्री-टर्मिनेटेड पैच कॉर्ड 3.0 मिमी मुख्य केबल 24 कोर G657A1 पीला बाहरी शीथ एलसी/एपीसी शाखा
एलसी/एपीसी-एलसी/एपीसी 3.0 मिमी प्री-टर्मिनेटेड पैच कॉर्ड का मुख्य केबल एक एकल 3.0 मिमी मिनी केबल का उपयोग करता है, जो जेएफओपीटी फैक्ट्री में कनेक्टर्स के साथ निर्मित और पूर्व-फिट होता है।आमतौर पर, 24-कोर मिनी केबल में 12-रंगीन टाइट-बफ़र्ड फ़ाइबर के दो सेट, अरिमिड यार्न और एक एकल सुरक्षात्मक आवरण होता है।फाइबर के एक सेट को डॉटिंग द्वारा दूसरे सेट से अलग किया जाता है।जेएफओपीटी द्वारा निर्मित सिंगल-मोड बंडल पैच कॉर्ड छोटे स्थान की तैनाती में स्थिरता सुनिश्चित करने के लिए बेंड-असंवेदनशील फाइबर G657A1 का उपयोग करने के लिए डिफ़ॉल्ट हैं।शाखाओं का निर्माण जेल-भरी तकनीक का उपयोग करके किया जाता है, जिससे उनके जीवनकाल और तन्य शक्ति में काफी सुधार होता है।ग्राहक अलग-अलग उपकरणों के बीच इंटरकनेक्शन की जरूरतों को पूरा करने के लिए अलग-अलग शाखा कोर गणना, लंबाई, मुख्य केबल सामग्री, रंग चुन सकते हैं और एफसी/एससी/एसटी/ई2000 जैसे विभिन्न मॉडलों के प्री-टर्मिनेटेड सिरों को अनुकूलित कर सकते हैं।
* विशेषताएँ
|
① 3.0 मिमी बाहरी व्यास, स्थापना स्थान की बचत |
②बेहतर ट्रांसमिशन स्थिरता के लिए G657A1 फाइबर का उपयोग करता है |
|
|
|
|
③ एलसी कनेक्टर सिंगल-कोर या डुअल-कोर शाखाओं के साथ उपलब्ध हैं |
④अधिक सुरक्षित कनेक्शन के लिए शाखाओं का निर्माण जेल-भरी तकनीक का उपयोग करके किया जाता है |
|
|
|
|
⑤ अनुकूलन योग्य शाखा चैनल अनुक्रम |
⑥वैकल्पिक 2.0 मिमी/3.0 मिमी ढीली ट्यूब/बख्तरबंद ढीली ट्यूब |
|
|
|
*अनुप्रयोग
1.फाइबर एक्सेस नेटवर्क
2.फाइबर डेटा ट्रांसमिशन
3.फाइबर संचार प्रणाली, केबल टीवी नेटवर्क, दूरसंचार नेटवर्क
4.लोकल एरिया नेटवर्क (LAN), वाइड एरिया नेटवर्क (WAN), FTTx
*कनेक्टर पैरामीटर
|
कनेक्टर विशेषताएँ |
कनेक्टर प्रकार |
एलसी/एससी/एफसी/एसटी |
|||
|
सामी प्रकार |
सिंगल-मोड: यूपीसी/एपीसी;मल्टी-मोड: यूपीसी |
||||
|
सामी सामग्री |
ए-ग्रेड ज़िरकोनिया सिरेमिक |
||||
|
कनेक्टर का रंग |
नीला/हरा/बेज/एक्वा/बैंगनी |
||||
|
निविष्ट वस्तु का नुकसान |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
हारकर लौटा |
सिंगल-मोड: यूपीसी ≥ 50डीबी;एपीसी ≥ 60डीबी;मल्टी-मोड: ≥ 25dB |
||||
|
repeatability |
≤0.2dB |
||||
|
परस्पर |
≤0.2dB |
||||
* 3डी ज्योमेट्री पैरामीटर्स (वैकल्पिक)
|
सामान |
यूपीसी |
एपीसी |
||||
|
एससी/एफसी/एसटी |
नियंत्रण रेखा |
एससी/एफसी |
नियंत्रण रेखा |
|||
|
एस.एम |
मिमी |
एस.एम |
मिमी |
एस.एम |
एस.एम |
|
|
वक्रता की त्रिज्या (मिमी) |
10-25 |
7-25 |
5-12 |
|||
|
एपेक्स ऑफसेट (μm) |
≤50 |
≤30 |
||||
|
फाइबर डिप्रेस्ड (एनएम) |
±100 |
|||||
|
कोण विचलन (°) |
0 |
8±0.3 |
||||
|
बांड कोण विचलन (°) |
0 |
±0.5 |
||||
|
फाइबर व्यास (μm) |
123-135 |
|||||
*ऑप्टिकल केबल पैरामीटर्स
|
परियोजना |
पैरामीटर |
|||
|
फाइबर प्रकार |
वैकल्पिक G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
फाइबर गिनती |
वैकल्पिक 8/12/16/24 |
|||
|
शक्ति सदस्य |
अरामिड सूत |
|||
|
बाहरी जैकेट सामग्री |
वैकल्पिक एलएसजेडएच / पीवीसी / टीपीयू |
|||
|
बाहरी जैकेट का व्यास |
3.0 मिमी |
|||
|
बाहरी जैकेट का रंग |
स्वनिर्धारित |
|||
|
तन्यता ताकत (दीर्घकालिक) |
80एन |
|||
|
तन्यता ताकत (अल्पकालिक) |
150एन |
|||
|
क्रश प्रतिरोध (दीर्घकालिक) |
100N/सेमी |
|||
|
क्रश प्रतिरोध (अल्पकालिक) |
500N/सेमी |
|||
|
न्यूनतम झुकने त्रिज्या (गतिशील) |
20डी |
|||
|
न्यूनतम झुकने त्रिज्या (स्थिर) |
10डी |
|||
|
परिचालन तापमान |
-20~60℃ |
|||
|
भंडारण तापमान |
-20~60℃ |
|||
|
आग दर्ज़ा |
वैकल्पिक ओएफएन/ओएफएनआर/ओएफएनपी |
|||
* शाखाकरण विकल्प
|
मुख्य केबल संरचना |
|
|
|
|
|
समान लंबाई के साथ फैनआउट |
असमान लंबाई के साथ फैनआउट |
|
|
|
|
0.9 मिमी लूज़ ट्यूब के साथ फाइबर की शाखा |
|
|
|
|
|
2.0/3.0 मिमी लूज ट्यूब के साथ फाइबर की शाखा |
|
|
|
|
* उत्पाद पैकेजिंग
|
|
|
|
गाढ़ा बैग पैकेजिंग |
गाढ़े कार्डबोर्ड बॉक्स पैकेजिंग |
* फैक्टरी ताकत
|
विशेषज्ञता: जेएफओपीटी ने बड़े-कोर जंपर्स की उत्पादन प्रक्रिया में वर्षों का अनुभव अर्जित किया है, जो जटिल वातावरण में बेहद कम नुकसान और लंबे जीवनकाल को सुनिश्चित करता है। |
|
||||
|
विनिर्माण क्षमता: जेएफओपीटी के पास 5 उत्पादन लाइनें और उपकरण हैं, जो पेशेवर बड़े-व्यास वाले मल्टी-कोर केबल काटने वाली मशीनों से सुसज्जित हैं, जो त्वरित वितरण के लिए विभिन्न बड़े-कोर केबलों की तेज, कुशल और साफ-सुथरी वाइंडिंग सुनिश्चित करते हैं। |
|
||||
|
गुणवत्ता नियंत्रण: जेएफओपीटी सख्त गुणवत्ता नियंत्रण उपायों को लागू करता है और कच्चे माल की गुणवत्ता के अनुकूलन के माध्यम से बड़े-कोर केबलों में आमतौर पर पाई जाने वाली किसी भी असामान्यता को संबोधित करता है।कनेक्टर्स की उत्पादन प्रक्रिया 100% परीक्षण और निरीक्षण से गुजरती है। |
|
||||
|
मानक विकास: जेएफओपीटी ग्राहकों की आवश्यकताओं के अनुसार जम्पर केबल के रंग, बाहरी व्यास, फाइबर प्रकार और मात्रा और जैकेट संरचना को अनुकूलित कर सकता है।नमूना सीलिंग और इंजीनियरिंग ड्राइंग का उपयोग विभिन्न बैच ऑर्डरों में उत्पाद तकनीकी विशिष्टताओं और स्थिरता सुनिश्चित करने के लिए किया जाता है। |
|
||||
|
तकनीकी नवाचार: जेएफओपीटी तकनीकी नवाचार पर जोर देता है और उसके पास एक पेशेवर आर एंड डी टीम है जो उन्नत और उच्च प्रदर्शन वाले फाइबर जंपर्स विकसित करने के लिए समर्पित है। |
|
||||
|
सेवा और तकनीकी सहायता: जेएफओपीटी ग्राहकों की जरूरतों को पूरा करने और ग्राहकों की संतुष्टि सुनिश्चित करने के लिए तकनीकी परामर्श, उत्पाद सिफारिशें और बिक्री के बाद के रखरखाव सहित व्यापक पूर्व-बिक्री और बिक्री के बाद की सेवाएं प्रदान करता है। |
|
||||
* बारंबार प्रश्नोत्तर
1. मानक फाइबर ऑप्टिक पैच कॉर्ड को अनुकूलित करते समय क्या विचार किया जाना चाहिए?
पैच कॉर्ड की कुल लंबाई / शाखा की लंबाई / शाखा केबल व्यास / फाइबर केबल सामग्री / फाइबर प्रकार और कोर की संख्या / रंग / लेबलिंग और अन्य अनुकूलन आवश्यकताएं।
2. हम अपने मानक फाइबर ऑप्टिक पैच कॉर्ड की स्थिरता कैसे सुनिश्चित करते हैं?
जेएफओपीटी के फाइबर ऑप्टिक पैच कॉर्ड एक प्रक्रिया डिजाइन से गुजरते हैं ताकि यह सुनिश्चित किया जा सके कि 100% कनेक्टर स्थिर मापदंडों की गारंटी देते हुए सम्मिलन हानि परीक्षण और अंत-चेहरा निरीक्षण पास करते हैं।
3. हमारी डिलीवरी लीड टाइम क्या है?
मानक उत्पादों के लिए, हमारी डिलीवरी लीड समय को 5 कार्य दिवसों के भीतर नियंत्रित किया जाता है, जिससे त्वरित शिपमेंट सुनिश्चित होता है।
