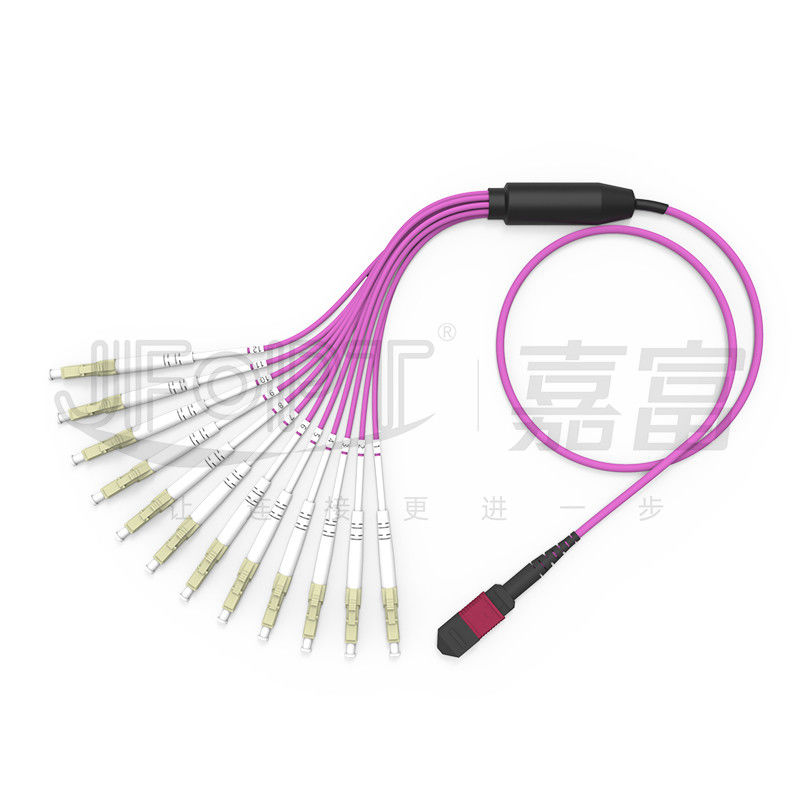

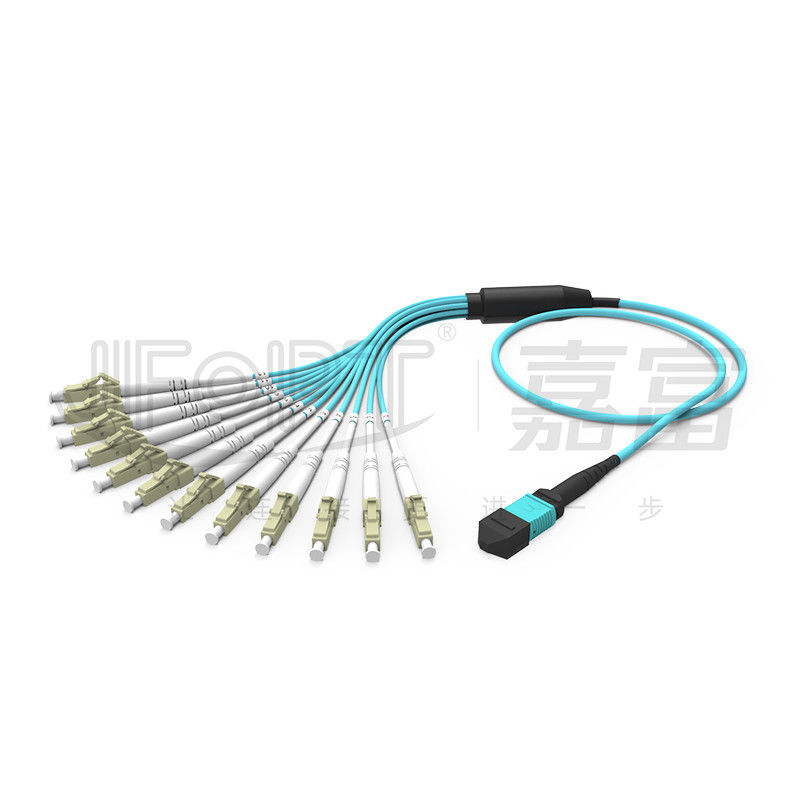

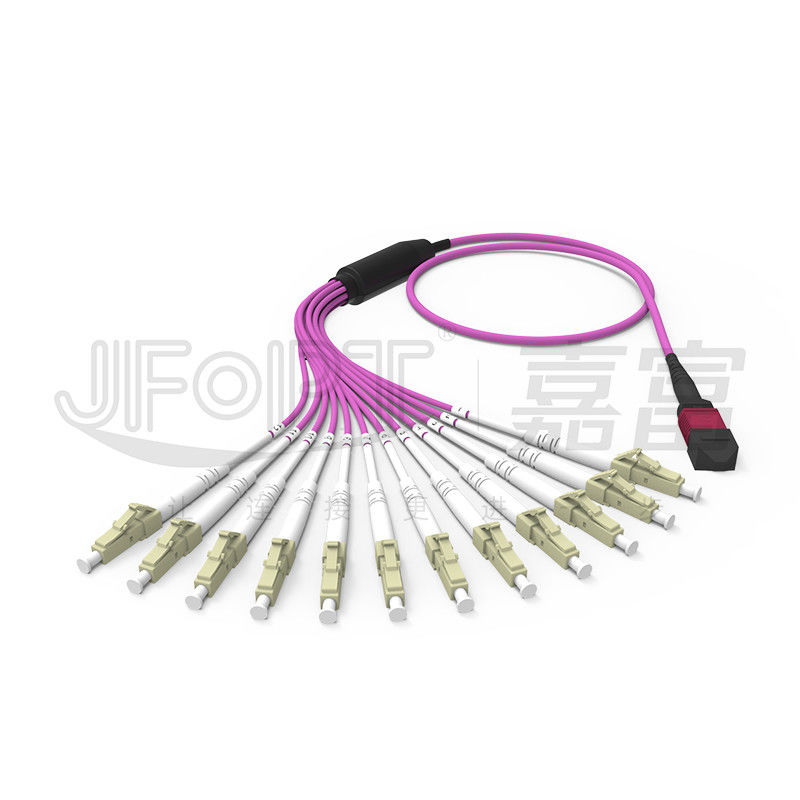

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड

3.0 मिनी एमपीओ ब्रेकआउट केबल

2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड

एमपीओ-एलसी फाइबर पैच कॉर्ड

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

JFOPT

प्रमाणन:

Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001

मॉडल संख्या:

एमपीओ-एलसी 3.0-2.0 मिमी

संपर्क करें

एक उद्धरण का अनुरोध करें
उत्पाद विवरण
शाखा प्रकार:
2.0 मिमी (0.9 मिमी ढीली ट्यूब के साथ)
एमपीओ कनेक्टर:
12-48सी एसएम/एमएम एसएल/एलएल
एलसी कनेक्टर:
यूपीसी/एपीसी एसएक्स/डीएक्स
अरामिड यार्न ब्रांड:
ड्यूपॉन्ट या अन्य
ज्वाला मंदक प्रदर्शन:
अरैमिड फ्लेम रिटार्डेंट/केबल जैकेट वैकल्पिक (ओएफएन/ओएफएनआर/ओएफएनपी)
मुख्य केबल बाहरी व्यास:
3.0 मिमी
शाखा की लंबाई:
50 सेमी के भीतर
अन्य शाखा म्यान विकल्प:
बख़्तरबंद म्यान, सर्पिल धातु ट्यूब/2.0 मिमी या 3.0 मिमी ube
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
1 पीसी
मूल्य
Based on product length/model/loss and other parameters
प्रसव के समय
1-5 दिन
भुगतान शर्तें
टी/टी/पेपैल/अलीबाबा के माध्यम से व्यापार आश्वासन आदेश
आपूर्ति की क्षमता
प्रति दिन 3000 समाप्ति
संबंधित उत्पाद
संपर्क करें
86-755-83570641
अभी संपर्क करें
उत्पाद वर्णन

एमपीओ-एलसी 3.0 मिनी केबल 2.0 मिमी शाखा पैच कॉर्ड



एमपीओ-एलसी ब्रांच पैच कॉर्ड को वितरण फ्रेम में ऑप्टिकल सिग्नल अभिसरण या ऑप्टिकल मॉड्यूल में सिग्नल विभाजन के लिए डिज़ाइन किया गया है, जिसका उपयोग आमतौर पर 40G/100G नेटवर्क के अपग्रेड में किया जाता है।एमपीओ से 2.0 मिमी एलसी ब्रांच पैच कॉर्ड 8/12/16/24 फाइबर के कॉन्फ़िगरेशन में उपलब्ध है।एमपीओ कनेक्टर को पुरुष या महिला कनेक्टर के साथ अनुकूलित किया जा सकता है, जबकि एलसी कनेक्टर को सिम्प्लेक्स या डुप्लेक्स (TX/RX चैनल अनुकूलन) के रूप में चुना जा सकता है।शाखा की लंबाई को अन्य विकल्पों के बीच समान लंबाई, फैन-आउट या ग्रेडिएंट लंबाई के लिए अनुकूलित किया जा सकता है।



* विशेषताएँ

①आसान स्थापना और सुरक्षा के लिए 2.0 मिमी शीथ के साथ शाखा
②अन्य बाहरी व्यास सिंगल/डुअल जैकेट मिनी केबल से मेल खाने के लिए अनुकूलन योग्य फैनआउट किट

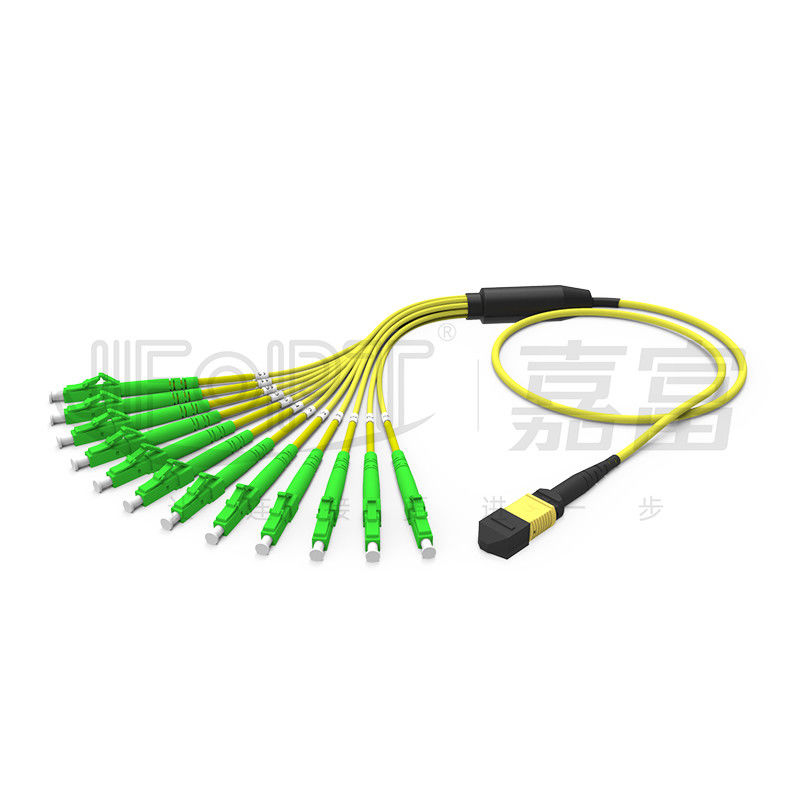

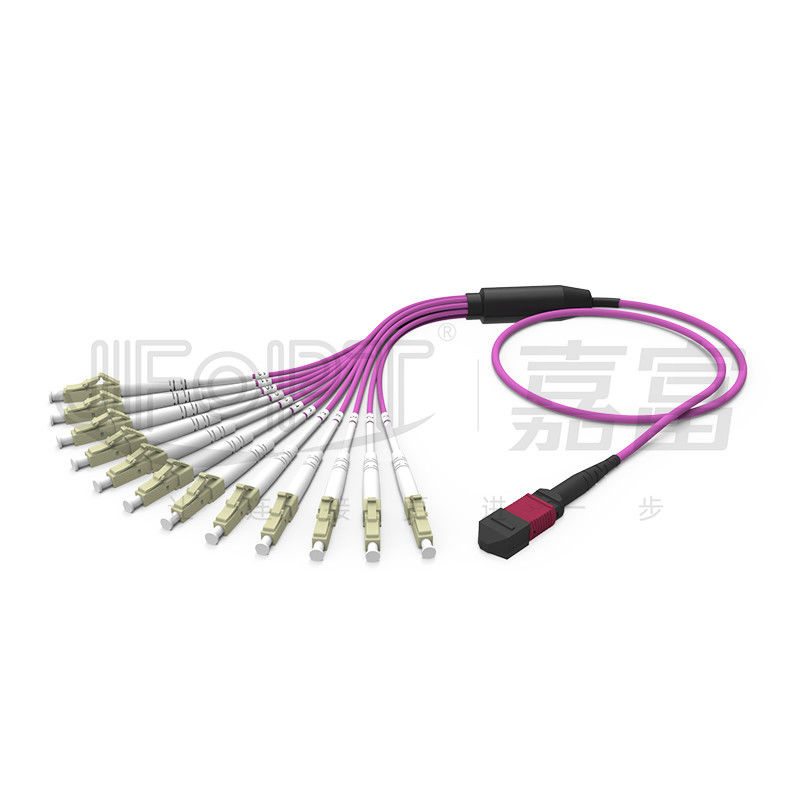

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 0
एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 1
③LC शाखा को लचीली तैनाती के लिए समान लंबाई या असमान लंबाई के रूप में चुना जा सकता है
विश्वसनीय ट्रांसमिशन प्रदर्शन सुनिश्चित करने के लिए ④100% फ़ैक्टरी समाप्ति और परीक्षण

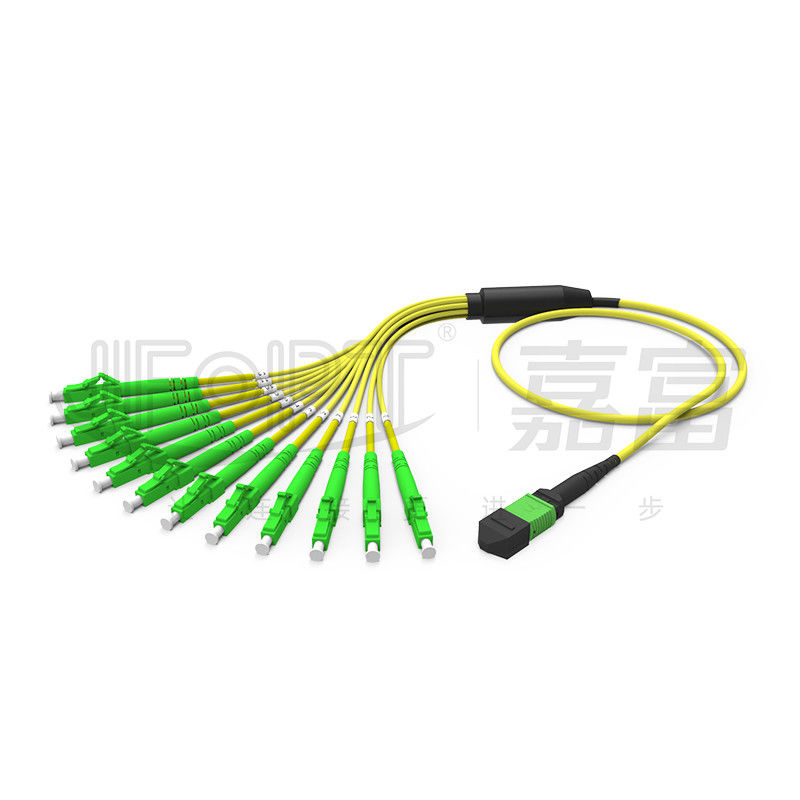

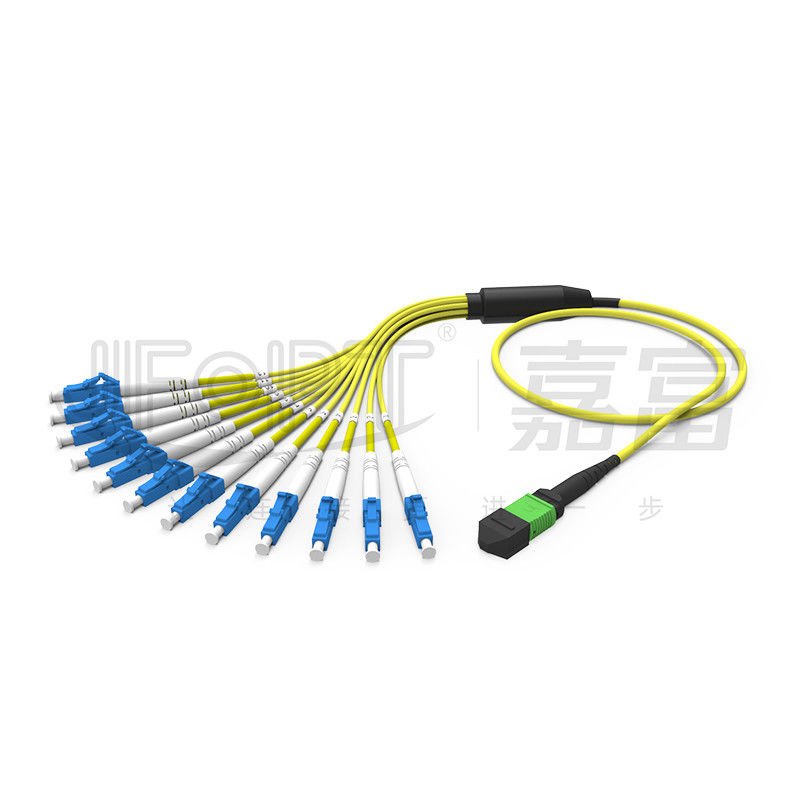

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 2
एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 3



* अनुप्रयोग

1.डेटा सेंटर नेटवर्क केबलिंग।
2.40G/100G ऑप्टिकल संचार प्रणाली, QSFP ऑप्टिकल मॉड्यूल।
3.फाइबर ऑप्टिक संचार प्रणाली, केबल टीवी नेटवर्क, दूरसंचार नेटवर्क।
4.लोकल एरिया नेटवर्क (LAN), वाइड एरिया नेटवर्क (WAN), FTTx।



* एमपीओ कनेक्टर पैरामीटर्स

कनेक्टर प्रकार

निविष्ट वस्तु का नुकसान

हारकर लौटा

ठेठ

अधिकतम

एमपीओ कनेक्टर

एसएम मानक

0.2dB

0.75dB

APC≥60dB
पीसी≥50dB

एसएम कम हानि

0.1dB

0.35dB

एमएम मानक

0.2dB

0.6dB

पीसी≥25dB

एमएम कम हानि

0.1dB

0.35dB

पुरुष महिला

पुरुष: पिन के साथ, महिला: बिना पिन के



*एलसी कनेक्टर पैरामीटर्स

कनेक्टर विशेषताएँ

कनेक्टर प्रकार

नियंत्रण रेखा

अंतिम चेहरा प्रकार

सिंगल-मोड: यूपीसी/एपीसी;मल्टीमोड: यूपीसी

सामी प्रकार

ग्रेड-ए ज़िरकोनिया सिरेमिक फेरूल

कनेक्टर आवास का रंग

नीला/हरा/बेज/एक्वा/बैंगनी/नींबू

निविष्ट वस्तु का नुकसान

≤0.3dB/≤0.2dB/≤0.15dB

हारकर लौटा

सिंगल-मोड: UPC≥50dB;APC≥60dB;मल्टीमोड: ≥25dB

repeatability

≤0.2dB

परस्पर

≤0.2dB



* 3डी ज्यामितीय पैरामीटर

सामान

अधिकतम

मिन

वक्रता की त्रिज्या (मिमी)

एक्स

2000

-10000

वाई

-

5

कोण (°)

एक्स

0.15

-0.15

वाई(एपीसी)

8.2

7.8

वाई(पीसी)

0.2

-0.2

ऑप्टिकल कोर की वक्रता का त्रिज्या (मिमी)

-

1

फाइबर ऊंचाई (एनएम)

3500

1000

आसन्न फाइबर की ऊंचाई का अंतर (एनएम)

500

एन/ए

अधिकतम नकारात्मक समतलीय (एनएम)

300

एन/ए



* केबल पैरामीटर

परियोजना

पैरामीटर

फाइबर प्रकार

वैकल्पिक: G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5

फाइबर गिनती

वैकल्पिक: 8/12/16/24

शक्ति सदस्य

अरामिड सूत

बाहरी जैकेट सामग्री

वैकल्पिक: एलएसजेडएच/पीवीसी/टीपीयू

बाहरी जैकेट का व्यास

3.0 मिमी

बाहरी जैकेट का रंग

पीला/नारंगी/एक्वा/मैजेंटा/कस्टम

तन्यता ताकत (दीर्घकालिक)

80एन

तन्यता ताकत (अल्पकालिक)

150एन

क्रश प्रतिरोध (दीर्घकालिक)

100N/सेमी

क्रश प्रतिरोध (अल्पकालिक)

500N/सेमी

न्यूनतम झुकने त्रिज्या (गतिशील)

20डी

न्यूनतम झुकने त्रिज्या (स्थिर)

10डी

परिचालन तापमान

-20~60℃

भंडारण तापमान

-20~60℃

आग दर्ज़ा

वैकल्पिक: ओएफएन/ओएफएनआर/ओएफएनपी



* कनेक्टर रंग विकल्प

एमपीओ कनेक्टर

एकल मोड

हरा

पीला

संदर्भ रंग संख्या पैनटोन 2270सी

संदर्भ रंग संख्या पैनटोन 100सी

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 4

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 5

बहुपद्वति

बेज

पानी

संदर्भ रंग संख्या पैनटोन 7534सी

संदर्भ रंग संख्या पैनटोन 2226सी

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 6

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 7

बैंगनी

-

संदर्भ रंग संख्या पैनटोन 7641सी

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 8



*शाखाकरण विकल्प

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 9

मुख्य केबल संरचना

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 10

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 11

समान लंबाई के साथ फैनआउट

असमान लंबाई के साथ फैनआउट

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 12

फैनआउट 0.9 मिमी शाखा

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 13

फैनआउट 2.0/3.0 मिमी शाखा



* ध्रुवीयता चयन

एमपीओ

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 14



नियंत्रण रेखा

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 15



* उत्पाद पैकेजिंग

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 16

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 17

गाढ़ा एंटी-स्टैटिक बैग

गाढ़ा गत्ते का डिब्बा



* फैक्टरी ताकत

व्यावसायिकता:


JFOPT 10 वर्षों से अधिक समय से MPO जंपर्स के उत्पादन पर ध्यान केंद्रित कर रहा है, पेशेवर विशेषज्ञता और शीर्ष पायदान उपकरणों (SUMIX/JRG/OPTOTEST) के एक पूरे सेट के साथ, उच्च गुणवत्ता और उच्च प्रदर्शन वाले MPO जंपर्स का उत्पादन कर सकता है।

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 18

विनिर्माण क्षमता:


जेएफओपीटी के पास 5 एमपीओ उत्पादन लाइनें और उपकरण हैं, जो ग्राहकों की मांगों को पूरा करने के लिए बड़ी संख्या में एमपीओ जंपर्स के तेज और कुशल उत्पादन की अनुमति देते हैं।

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 19

गुणवत्ता नियंत्रण:


जेएफओपीटी सख्त गुणवत्ता नियंत्रण उपायों को लागू करता है, जिसमें कच्चे माल की खरीद से लेकर उत्पादन प्रक्रियाओं तक हर चरण में पेशेवर गुणवत्ता परीक्षण और निगरानी शामिल है।हम उत्पाद की गुणवत्ता सुनिश्चित करने के लिए 100% 3डी हस्तक्षेप परीक्षण, सम्मिलन हानि परीक्षण और अंत-चेहरा निरीक्षण करते हैं।

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 20

मानक विकास:


जेएफओपीटी ग्राहकों की आवश्यकताओं के अनुसार एमपीओ जम्पर उत्पादन मानकों का विकास और सख्ती से पालन कर सकता है, जिससे उत्पाद की स्थिरता और प्रदर्शन स्थिरता सुनिश्चित हो सके।

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 21

तकनीकी नवाचार:


जेएफओपीटी तकनीकी नवाचार पर जोर देता है और उसके पास एक पेशेवर आर एंड डी टीम है जो लगातार अधिक उन्नत और उच्च प्रदर्शन वाले एमपीओ जंपर्स विकसित कर रही है।

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 22

सेवा और तकनीकी सहायता:


जेएफओपीटी ग्राहकों की जरूरतों को पूरा करने और ग्राहकों की संतुष्टि सुनिश्चित करने के लिए तकनीकी परामर्श, उत्पाद सिफारिशें और बिक्री के बाद की मरम्मत सहित व्यापक बिक्री-पूर्व और बिक्री के बाद की सेवाएं प्रदान करता है।

एमपीओ-एलसी 3.0 मिनी एमपीओ ब्रेकआउट केबल 2.0 मिमी शाखा एमपीओ फाइबर पैच कॉर्ड 23



* बारंबार प्रश्नोत्तर

1.एमपीओ जंपर्स को अनुकूलित करते समय किन मुद्दों पर विचार किया जाना चाहिए?
जम्पर की लंबाई / केबल सामग्री / फाइबर प्रकार और फाइबर गिनती / एमपीओ पुरुष या महिला / सम्मिलन हानि मानक / रंग आवश्यकताएं / लेबल और अनुकूलन अनुरोध।



2. हम अपने एमपीओ जंपर्स के लिए स्थिर पैरामीटर कैसे सुनिश्चित करते हैं?
जेएफओपीटी के एमपीओ जंपर्स स्थिर मापदंडों को सुनिश्चित करते हुए 100% 3डी इंटरफेरोमीटर परीक्षण और 100% आईएल एंड आरएल परीक्षण से गुजरते हैं।



3. हमारी डिलीवरी लीड टाइम क्या है?
हमारी मासिक उत्पादन क्षमता 30,000+ एमपीओ कनेक्टर्स की है, जो शीघ्र वितरण सुनिश्चित करती है।



4. हम एमपीओ से संबंधित अन्य कौन से उत्पाद पेश करते हैं?
एमपीओ जंपर्स के अलावा, हम एमपीओ लूपबैक, एमपीओ एटेन्यूएटर्स, एमपीओ पुरुष से महिला एडाप्टर, एमटी जंपर्स और अन्य एमपीओ संबंधित उत्पाद भी बनाते हैं।
