उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
JFOPT
मॉडल संख्या:
एमपीओ/पी(एफ)-एलसी/यू 12एफ ओएम3 3.0 एलएसजेडएच एसएल बी 1एम
संपर्क करें

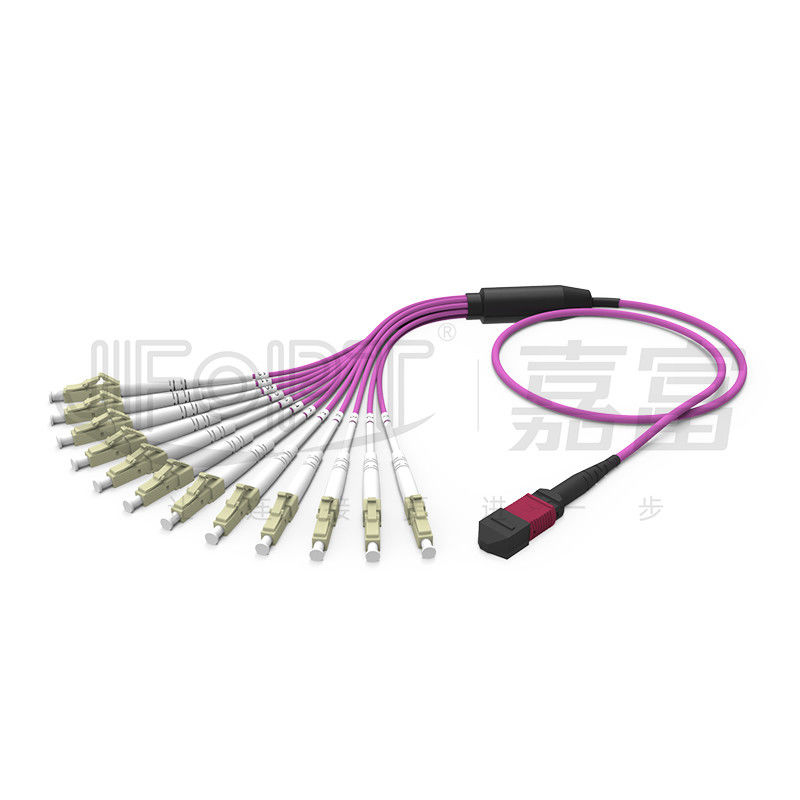

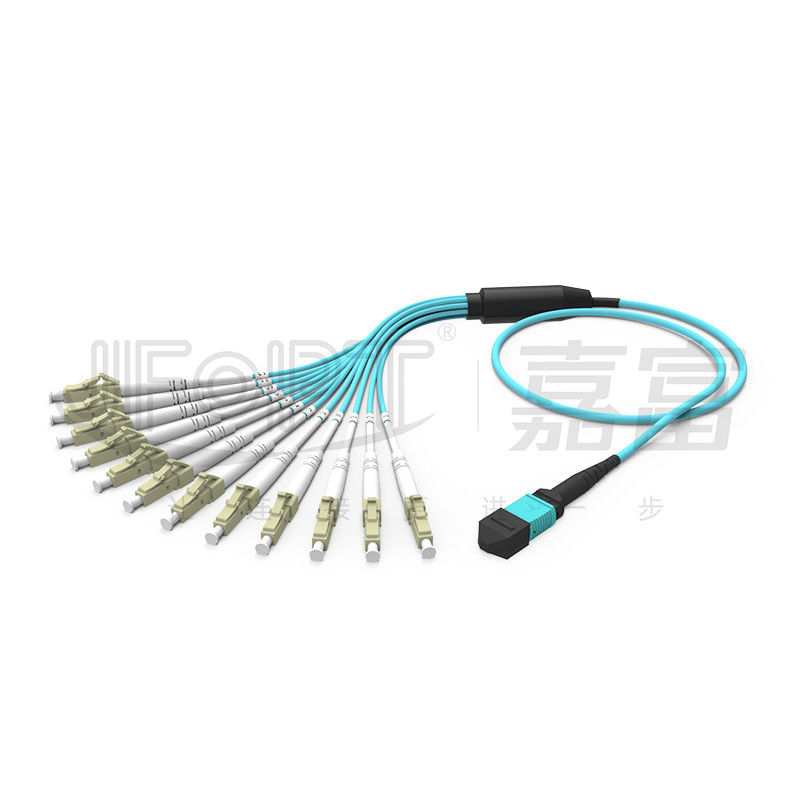

एमपीओ-एलसी/एससी/एफसी/एसटी शॉर्ट ब्रांच पैच कॉर्ड - 12 फाइबर एमपीओ - एलसी डुप्लेक्स एमपीओ ब्रेकआउट केबल मल्टीमोड 50/125 3.0 मिमी एलएसजेडएच एक्वा बी पोलरिटी
एमपीओ/एमटीपी शाखा फाइबर जंपर्स को ब्रांचिंग संरचना का उपयोग करके मल्टी-फाइबर एमपीओ/एमटीपी कनेक्टर को सिंगल-फाइबर एलसी/एससी/एफसी/एसटी कनेक्टर में परिवर्तित करने के लिए डिज़ाइन किया गया है।इसका व्यापक रूप से डेटा सेंटर जैसे उच्च-घनत्व एकीकृत फाइबर ऑप्टिक वातावरण में उपयोग किया जाता है।जेएफओपीटी एमपीओ/एमटीपी शाखा फाइबर जंपर्स कॉर्निंग और यांग्त्ज़ी ऑप्टिकल फाइबर जैसे अग्रणी ब्रांडों के उच्च गुणवत्ता वाले फाइबर के साथ-साथ उच्च गुणवत्ता वाले एमटी और सिरेमिक फेरूल से बने होते हैं।अनुकूलित शाखा संरचनाएं दीर्घकालिक स्थिर डेटा ट्रांसमिशन सुनिश्चित करती हैं।जेएफओपीटी विभिन्न वायरिंग आवश्यकताओं को पूरा करने के लिए कनेक्टर प्रकार, केबल लंबाई, शाखा लंबाई, शाखा सामग्री और व्यास, शाखा फाइबर गणना और ध्रुवता, और केबल रंग जैसे विभिन्न अनुकूलन विकल्प प्रदान कर सकता है।
* विशेषताएँ
|
① 12-फाइबर एमपीओ-एलसी डुप्लेक्स कनेक्शन
|
ट्रांसमिशन स्थिरता में सुधार के लिए बेंड-असंवेदनशील OM3 फाइबर से बना है
|
|
|
|
③उच्च गुणवत्ता वाले कम-नुकसान वाले एमटी मल्टीफाइबर फेरूल और कम-नुकसान वाले सिरेमिक फेरूल
|
④कॉर्निंग और यांग्त्ज़ी ऑप्टिकल फाइबर जैसे अग्रणी ब्रांडों के प्रीमियम फाइबर का उपयोग करता है
|
|
|
|
⑤विभिन्न शाखाओं वाली संरचनाओं में उपलब्ध, जैसे 0.9 मिमी/2.0 मिमी/3.0 मिमी फ़ार्केशन ट्यूब
|
⑥ उच्च घनत्व केबल, जगह की बचत
|
|
|
|
⑦ आसान और समय बचाने वाली स्थापना
|
-
|
|
-
|
* अनुप्रयोग
1.डेटा सेंटर केबलिंग
2.40G/100G ऑप्टिकल संचार प्रणाली
3.फाइबर ऑप्टिक संचार प्रणाली, केबल टीवी नेटवर्क, दूरसंचार नेटवर्क
4.लोकल एरिया नेटवर्क (LAN), वाइड एरिया नेटवर्क (WAN), FTTx
* एमपीओ/एमटीपी कनेक्टर पैरामीटर्स
|
कनेक्टर प्रकार |
निविष्ट वस्तु का नुकसान |
हारकर लौटा |
|||
|
ठेठ |
अधिकतम |
||||
|
एमपीओ कनेक्टर |
एसएम मानक |
0.2dB |
0.75dB |
APC≥60dB |
|
|
एसएम कम हानि |
0.1dB |
0.35dB |
|||
|
एमएम मानक |
0.2dB |
0.6dB |
पीसी≥25dB |
||
|
एमएम कम हानि |
0.1dB |
0.35dB |
|||
|
एमटीपी कनेक्टर |
एसएम मानक |
0.25dB |
0.5dB |
APC≥60dB |
|
|
एसएम कम हानि |
0.12dB |
0.25dB |
|||
|
एमएम मानक |
0.2dB |
0.45dB |
पीसी≥25dB |
||
|
एमएम कम हानि |
0.12dB |
0.25dB |
|||
|
पुरुष महिला |
पुरुष: पिन के साथ, महिला: बिना पिन के |
||||
*एससी/एलसी/एफसी/एसटी कनेक्टर पैरामीटर
|
कनेक्टर प्रकार |
निविष्ट वस्तु का नुकसान |
हारकर लौटा |
|
|
एससी/एलसी/एफसी/एसटी |
एस.एम |
≤0.3dB |
APC≥60dB |
|
मिमी |
≤0.3dB |
यूपीसी≥25dB |
|
* एमपीओ/एमटीपी 3डी ज्यामितीय पैरामीटर
|
सामान |
अधिकतम |
मिन |
||
|
वक्रता की त्रिज्या (मिमी) |
एक्स |
2000 |
-10000 |
|
|
वाई |
- |
5 |
||
|
कोण (°) |
एक्स |
0.15 |
-0.15 |
|
|
वाई(एपीसी) |
8.2 |
7.8 |
||
|
वाई(पीसी) |
0.2 |
-0.2 |
||
|
ऑप्टिकल कोर की वक्रता का त्रिज्या (मिमी) |
- |
1 |
||
|
फाइबर ऊंचाई (एनएम) |
3500 |
1000 |
||
|
आसन्न फाइबर की ऊंचाई का अंतर (एनएम) |
500 |
एन/ए |
||
|
अधिकतम नकारात्मक समतलीय (एनएम) |
300 |
एन/ए |
||
* एससी/एलसी/एफसी/एसटी 3डी ज्यामितीय पैरामीटर (वैकल्पिक)
|
सामान |
यूपीसी |
एपीसी |
||||
|
एससी/एफसी/एसटी |
नियंत्रण रेखा |
एससी/एफसी |
नियंत्रण रेखा |
|||
|
एस.एम |
मिमी |
एस.एम |
मिमी |
एस.एम |
एस.एम |
|
|
वक्रता की त्रिज्या (मिमी) |
10-25 |
7-25 |
5-12 |
|||
|
एपेक्स ऑफसेट (μm) |
≤50 |
≤30 |
||||
|
फाइबर डिप्रेस्ड (एनएम) |
±100 |
|||||
|
कोण विचलन (°) |
0 |
8±0.3 |
||||
|
बांड कोण विचलन (°) |
0 |
±0.5 |
||||
|
फाइबर व्यास (μm) |
123-135 |
|||||
* कनेक्टर रंग विकल्प
|
एमपीओ कनेक्टर |
||||
|
एकल मोड |
हरा |
पीला |
||
|
संदर्भ रंग संख्या पैनटोन 2270सी |
संदर्भ रंग संख्या पैनटोन 100सी |
|||
|
|
|
|||
|
बहुपद्वति |
बेज |
पानी |
||
|
संदर्भ रंग संख्या पैनटोन 7534सी |
संदर्भ रंग संख्या पैनटोन 2226सी |
|||
|
|
|
|||
|
बैंगनी |
- |
|||
|
संदर्भ रंग संख्या पैनटोन 7641सी |
||||
|
|
||||
|
एमटीपी कनेक्टर |
||||
|
एकल मोड |
हरा |
पीला |
||
|
संदर्भ रंग संख्या पैनटोन 346सी |
संदर्भ रंग संख्या पैनटोन 106सी |
|||
|
|
|
|||
|
बहुपद्वति |
बेज |
काला |
||
|
संदर्भ रंग संख्या पैनटोन 7534यू |
संदर्भ रंग संख्या पैनटोन ब्लैक 6सी |
|||
|
|
|
|||
|
पानी |
हीदर वायलेट |
|||
|
संदर्भ रंग संख्या पैनटोन 310सी |
संदर्भ रंग संख्या पैनटोन 1905सी |
|||
|
|
|
|||
|
मुन्सेल वायलेट |
मैजेंटा |
|||
|
संदर्भ रंग संख्या पैनटोन 2587सी |
संदर्भ रंग संख्या पैनटोन 208सी |
|||
|
|
|
|||
|
पीला हरा रंग |
- |
|||
|
संदर्भ रंग संख्या पैनटोन 375सी |
||||
|
|
||||
|
एलसी कनेक्टर |
||||
|
एकल मोड |
नीला |
हरा |
||
|
|
|
|||
|
बहुपद्वति |
बेज |
पानी |
||
|
|
|
|||
|
हीदर वायलेट |
पीला हरा रंग |
|||
|
|
|
|||
* ऑप्टिकल केबल पैरामीटर्स
|
वस्तु |
पैरामीटर |
|||
|
फाइबर प्रकार |
वैकल्पिक G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
फाइबर गिनती |
वैकल्पिक 8/12/16/24 |
|||
|
सुदृढीकरण तत्व |
अरामिड सूत |
|||
|
बाहरी आवरण सामग्री |
वैकल्पिक एलएसजेडएच/पीवीसी/टीपीयू |
|||
|
बाहरी म्यान व्यास |
3.0 मिमी |
|||
|
बाहरी आवरण का रंग |
पसंद के अनुसार निर्मित |
|||
|
अधिकतम.तन्यता ताकत (दीर्घकालिक) |
80एन |
|||
|
अधिकतम.तन्यता ताकत (अल्पकालिक) |
150एन |
|||
|
अधिकतम.क्रश प्रतिरोध (दीर्घकालिक) |
100N/सेमी |
|||
|
अधिकतम.क्रश प्रतिरोध (अल्पकालिक) |
500N/सेमी |
|||
|
न्यूनतम झुकने त्रिज्या (गतिशील) |
20डी |
|||
|
न्यूनतम झुकने त्रिज्या (स्थिर) |
10डी |
|||
|
परिचालन तापमान |
-20~60℃ |
|||
|
भंडारण तापमान |
-20~60℃ |
|||
|
ज्वाला मंदता |
वैकल्पिक ओएफएन/ओएफएनआर/ओएफएनपी |
|||
* एलसी कनेक्टर विकल्प
|
डुप्लेक्स उत्पाद चयन |
|||||
|
केबल व्यास |
बूट प्रकार |
चित्र |
चित्रकला |
||
|
2.0 मिमी |
मानक |
|
|
||
|
3.0 मिमी |
मानक |
|
|
||
|
एकल उत्पाद चयन |
|||||
|
केबल व्यास |
बूट प्रकार |
चित्र |
चित्रकला |
||
|
0.9 मिमी |
मानक |
|
|
||
|
2.0 मिमी |
मानक |
|
|
||
|
3.0 मिमी |
मानक |
|
|
||
*शाखाकरण विकल्प
|
|
|
|
मुख्य केबल स्ट्रिपिंग संरचना |
|
|
|
|
|
समान लंबाई के साथ फैनआउट |
असमान लंबाई के साथ फैनआउट |
|
|
|
|
प्रत्यक्ष 0.9 मिमी सबयूनिट की शाखा |
|
|
|
|
|
प्रत्यक्ष 2.0/3.0 मिमी सबयूनिट की शाखा |
|
* ध्रुवीयता चयन
|
एमपीओ/एमटीपी |
||||
|
|
||||
|
|
|
नियंत्रण रेखा |
||||
|
|
||||
|
|
* उत्पाद पैकेजिंग
|
|
|
|
गाढ़ा एंटी-स्टैटिक बैग |
गाढ़ा गत्ते का डिब्बा |
* फैक्टरी ताकत
|
विशेषज्ञता: एमपीओ और पारंपरिक फाइबर ऑप्टिक जम्पर उत्पादन में 20 से अधिक वर्षों के अनुभव के साथ, जेएफओपीटी के पास एक पेशेवर आर एंड डी टीम और उत्पादन उपकरण है जो विभिन्न स्थापना आवश्यकताओं को पूरा करने के लिए समर्पित है।हमारे उत्पादों ने कई अंतरराष्ट्रीय प्रमाणपत्र और परीक्षण पास किए हैं। |
|
||||
|
विनिर्माण क्षमता: जेएफओपीटी के पास एमपीओ और पारंपरिक कनेक्टर्स के साथ-साथ केबल और ब्रांचिंग उपकरण के लिए कई उत्पादन लाइनें हैं, जो तेजी से वितरण सुनिश्चित करती हैं। |
|
||||
|
गुणवत्ता नियंत्रण: जेएफओपीटी के पास सख्त गुणवत्ता नियंत्रण उपाय हैं, जिसमें स्थिर ट्रांसमिशन प्रदर्शन सुनिश्चित करने के लिए पेशेवर परीक्षण उपकरणों का उपयोग करके फैक्ट्री एंड-फेस निरीक्षण और 100% परीक्षण शामिल है। |
|
||||
|
मानकीकरण: जेएफओपीटी कनेक्टर प्रकार, केबल प्रकार, बाहरी व्यास, रंग, तार अनुक्रम, पैकेजिंग और बहुत कुछ के लिए विभिन्न अनुकूलन सेवाएं प्रदान कर सकता है, और ग्राहक द्वारा प्रदान किए गए डिज़ाइन या नमूनों के आधार पर कस्टम उत्पादन का भी समर्थन कर सकता है, जिससे विभिन्न वायरिंग आवश्यकताओं को पूरा करने के लिए स्थिरता और प्रदर्शन स्थिरता सुनिश्चित होती है। . |
|
||||
|
तकनीकी नवाचार: जेएफओपीटी तकनीकी नवाचार पर ध्यान केंद्रित करता है और उसके पास एक पेशेवर आर एंड डी टीम है जो बदलती बाजार मांगों को पूरा करने के लिए विभिन्न उच्च प्रदर्शन वाले फाइबर ऑप्टिक जंपर्स के विकास और उत्पादन के लिए समर्पित है। |
|
||||
|
सेवा और तकनीकी सहायता: जेएफओपीटी ग्राहकों की जरूरतों को पूरा करने और ग्राहकों की संतुष्टि सुनिश्चित करने के लिए तकनीकी परामर्श, उत्पाद सिफारिशें और बिक्री के बाद के रखरखाव सहित व्यापक पूर्व-बिक्री और बिक्री के बाद की सेवाएं प्रदान करता है। |
|
||||
* बारंबार प्रश्नोत्तर
1.एमपीओ शाखा जंपर्स को अनुकूलित करते समय मुझे क्या विचार करना चाहिए?
एमपीओ शाखा जंपर्स को अनुकूलित करते समय, आपको निम्नलिखित कारकों पर विचार करना चाहिए: लंबाई, शाखा की लंबाई, शाखा तार व्यास, केबल सामग्री, फाइबर प्रकार और गिनती, पुरुष/महिला कनेक्टर, फेरूल हानि मानक, रंग, लेबलिंग, और अन्य अनुकूलन आवश्यकताएं।
2. हम अपने फाइबर जंपर्स के मापदंडों की स्थिरता कैसे सुनिश्चित करते हैं?
JFOPT 100% इंसर्शन लॉस टेस्टिंग और एंड-फेस निरीक्षण के माध्यम से फाइबर जंपर्स के मापदंडों की स्थिरता सुनिश्चित करता है।
3. हमारी डिलीवरी लीड टाइम क्या है?
नियमित उत्पादों के लिए, हमारी डिलीवरी लीड समय 5 कार्य दिवसों के भीतर है, जिससे त्वरित शिपमेंट सुनिश्चित होता है।
4.हम अन्य कौन से एमपीओ व्युत्पन्न उत्पाद पेश करते हैं?
एमपीओ शाखा जंपर्स के अलावा, हम एमपीओ लूपबैक, एमपीओ एटेन्यूएटर्स, एमपीओ पुरुष-से-महिला एडाप्टर कनेक्टर, एमटी जंपर्स और अन्य संबंधित एमपीओ उत्पाद भी बनाते हैं।
