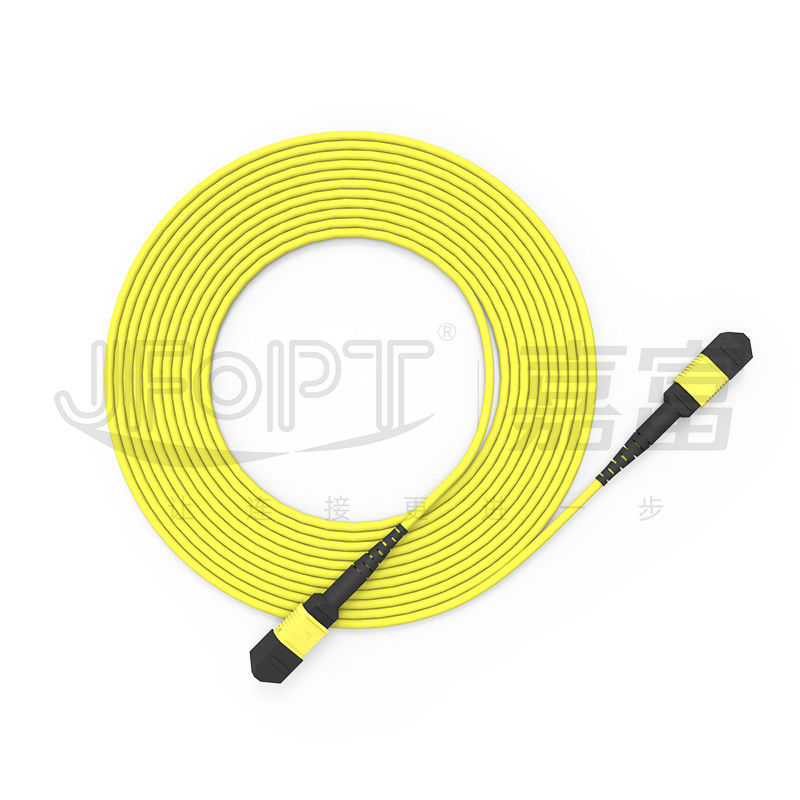

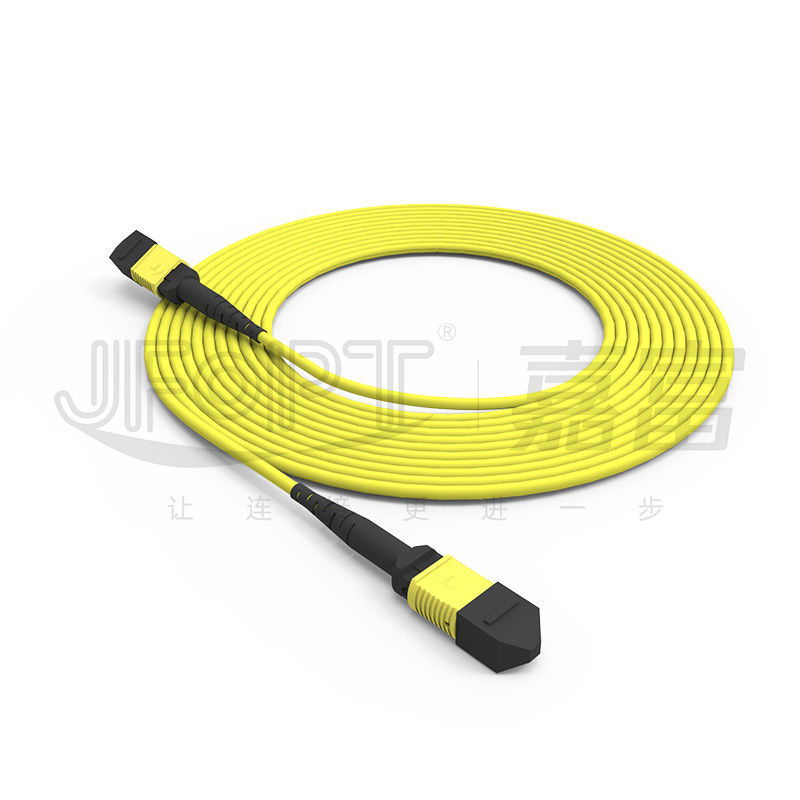

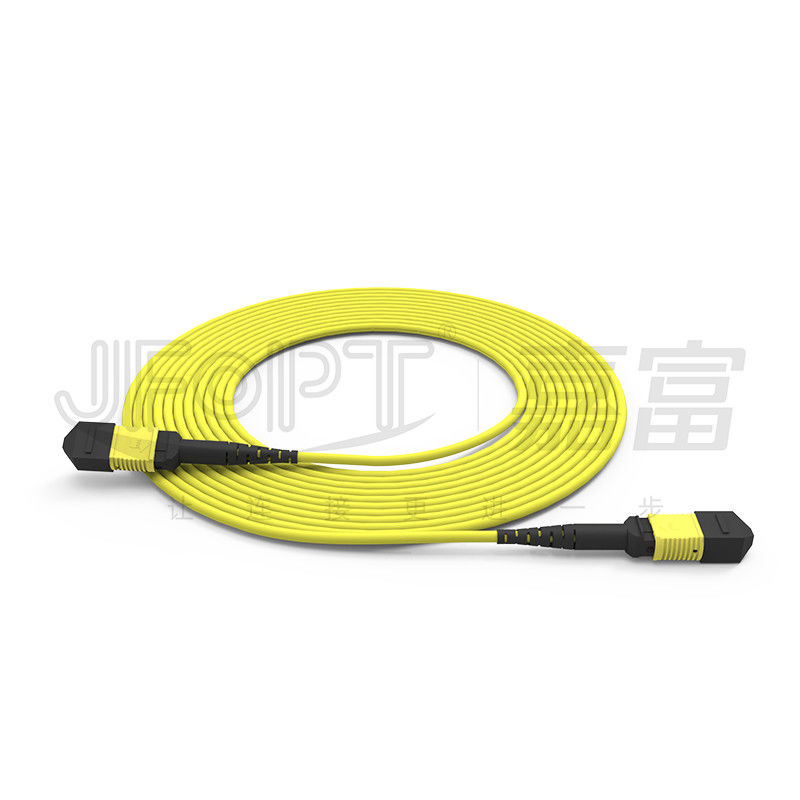

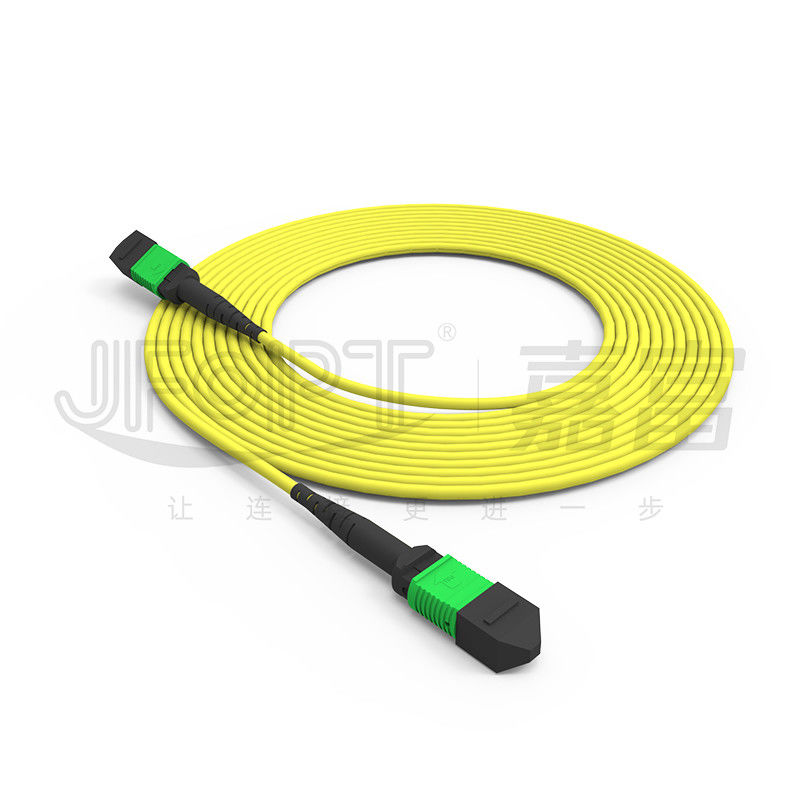

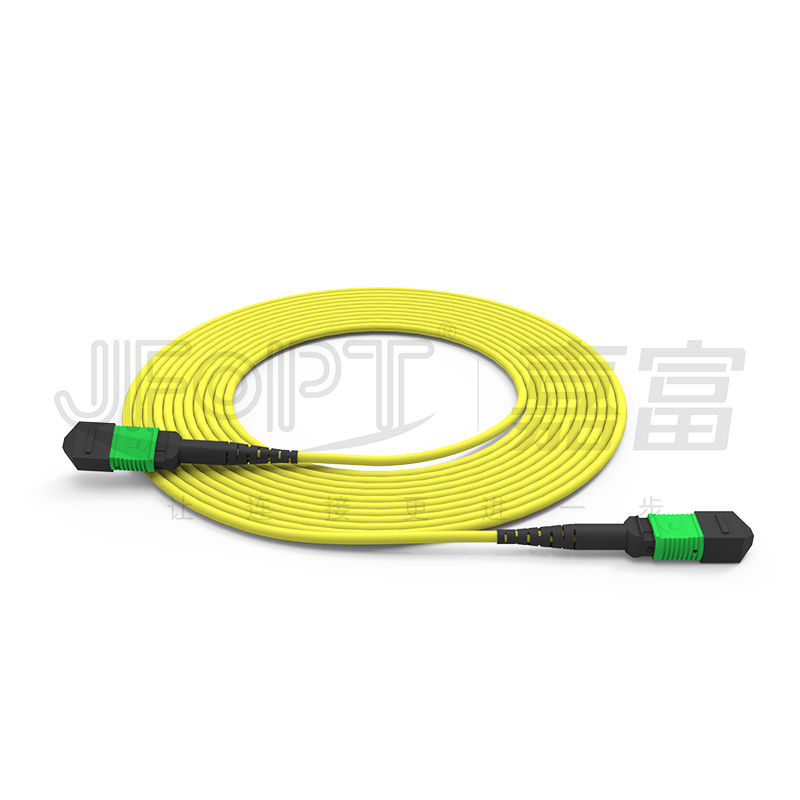

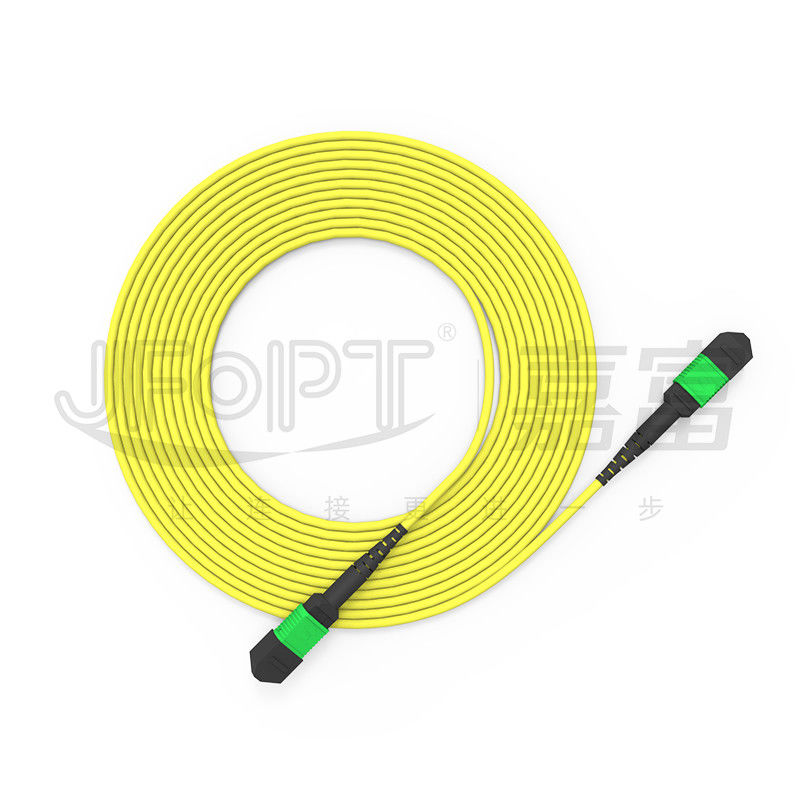

24-कोर सिंगल-मोड एमपीओ ट्रंक केबल G657A1/G657A2 बैकबोन जंपर

1विभिन्न प्रकार के केबल संरचनाएं उपलब्ध हैं, जिनमें गैर-बख्तरबंद, एकल-बख्तरबंद, डबल-बख्तरबंद, डबल-शिल्ड, और अधिक शामिल हैं

2उच्च सटीकता वाले पिन, जो पिनहोल के साथ सटीक संरेखण सुनिश्चित करते हैं

3कम हानि वाले एमटी फेरुल्स, जिसके परिणामस्वरूप न्यूनतम सम्मिलन हानि होती है

4जंपर संरचना ग्राहक केबलिंग आवश्यकताओं के आधार पर अनुकूलित किया जा सकता है

8/12/16/24/32 कोर की विभिन्न कोर संख्याएं चयन के लिए उपलब्ध हैं

-

-

कनेक्टर का प्रकार

सम्मिलन हानि

रिटर्न हानि

विशिष्ट

अधिकतम

एमपीओ कनेक्टर

एसएम मानक

0.2dB

0.75dB

एपीसी≥60dB
पीसी≥50dB

SM कम हानि

0.1dB

0.35dB

एमएम मानक

0.2dB

0.6dB

पीसी≥25dB

एमएम कम हानि

0.1dB

0.35dB

पुरुष/महिला

पुरुष: पिन के साथ, महिला: बिना पिन के

पद

अधिकतम

मिन

वक्रता का त्रिज्या (मिमी)

एक्स

2000

- 10,000

Y

-

5

कोण (°)

एक्स

0.15

-0.15

Y ((APC)

8.2

7.8

Y ((PC)

0.2

-0.2

ऑप्टिकल कोर की वक्रता का त्रिज्या (मिमी)

-

1

फाइबर ऊंचाई (nm)

3500

1000

आसन्न फाइबर का ऊंचाई अंतर (nm)

500

नहीं

अधिकतम नकारात्मक कॉप्लानर (nm)

300

नहीं

पद

पैरामीटर

फाइबर का प्रकार

वैकल्पिक G652D/G657A1/OM1/OM2/OM3/OM4/OM5

फाइबर की संख्या

वैकल्पिक 8/12/16/24

शक्ति सदस्य

अरामाइड यार्न

बाहरी जैकेट सामग्री

वैकल्पिक LSZH/PVC/TPU

बाहरी जैकेट का व्यास

3.0 मिमी

बाहरी जैकेट का रंग

पीला / नारंगी / हरा / हीदर वायलेट / अनुकूलन

तन्य शक्ति (लंबी अवधि)

80N

तन्य शक्ति (अल्पकालिक)

150 एन

कुचल शक्ति (लंबी अवधि)

100 एन/सेमी

कुचल शक्ति (अल्पकालिक)

500 एन/सेमी

न्यूनतम झुकने की त्रिज्या (गतिशील)

20D

न्यूनतम झुकने की त्रिज्या (स्थिर)

10D

परिचालन तापमान

-20~60°C

भंडारण तापमान

-20~60°C

अग्नि रेटिंग

वैकल्पिक ओएफएन/ओएफएनआर/ओएफएनपी

पद

पैरामीटर

फाइबर का प्रकार

वैकल्पिक G652D/G657A1/OM1/OM2/OM3/OM4/OM5

फाइबर की संख्या

2~12

शक्ति सदस्य

अरामाइड यार्न

बाहरी जैकेट सामग्री

वैकल्पिक LSZH/PVC/TPU

बाहरी जैकेट का व्यास

2.5x5.0 मिमी

बाहरी जैकेट का रंग

पीला / नारंगी / हरा / हीदर वायलेट / अनुकूलन

तन्य शक्ति (लंबी अवधि)

100 एन

तन्य शक्ति (अल्पकालिक)

200 एन

कुचल शक्ति (लंबी अवधि)

200 एन/सेमी

कुचल शक्ति (अल्पकालिक)

500 एन/सेमी

न्यूनतम झुकने की त्रिज्या (गतिशील)

50 मिमी

न्यूनतम झुकने की त्रिज्या (स्थिर)

30 मिमी

परिचालन तापमान

-20~60°C

भंडारण तापमान

-20~60°C

अग्नि रेटिंग

वैकल्पिक ओएफएन/ओएफएनआर/ओएफएनपी

एमपीओ कनेक्टर

एसएम

हरी

पीला

संदर्भ रंग संख्या PANTONE 2270C

संदर्भ रंग संख्या PANTONE 100C

एमएम

बेज

जल

संदर्भ रंग संख्या PANTONE 7534C

संदर्भ रंग संख्या PANTONE 2226C

बैंगनी

-

संदर्भ रंग संख्या PANTONE 7641C

मोटी एंटी-स्टैटिक बैग

मोटापे से ग्रस्त कार्टन

विशेषज्ञता:

एमपीओ जंपर्स पर 10 साल से अधिक समय से ध्यान केंद्रित करने के साथ, जेएफओपीटी के पास पेशेवर विशेषज्ञता और शीर्ष पायदान के उपकरणों का एक पूरा सेट है (SUMIX/JRG/OPTOTEST),उच्च गुणवत्ता और उच्च प्रदर्शन वाले एमपीओ जंपरों के उत्पादन को सक्षम करना.

विनिर्माण क्षमताः

जेएफओपीटी के पास 5 एमपीओ उत्पादन लाइनें और उपकरण हैं ताकि ग्राहकों की मांगों को पूरा करने के लिए बड़ी मात्रा में एमपीओ जंपर तेजी से और कुशलता से निर्मित किए जा सकें।

गुणवत्ता नियंत्रण:

जेएफओपीटी कच्चे माल से लेकर उत्पादन प्रक्रियाओं तक प्रत्येक चरण में सख्त गुणवत्ता नियंत्रण उपायों को लागू करता है, जिसमें पेशेवर गुणवत्ता निरीक्षण और निगरानी होती है।हम उत्पाद की गुणवत्ता सुनिश्चित करने के लिए 100% थ्रीडी इंटरफेरोमीटर परीक्षण/वापसी हानि परीक्षण/अंत-पृष्ठ निरीक्षण करते हैं.

मानकीकरण:

जेएफओपीटी ग्राहकों की आवश्यकताओं के अनुसार एमपीओ जंपर के उत्पादन मानकों को अनुकूलित और कड़ाई से पालन कर सकता है, जिससे उत्पादों की स्थिरता और प्रदर्शन स्थिरता सुनिश्चित होती है।

तकनीकी नवाचारः

जेएफओपीटी तकनीकी नवाचार पर जोर देता है और अधिक उन्नत और उच्च-प्रदर्शन वाले एमपीओ जंपर्स विकसित करने के लिए समर्पित एक पेशेवर आर एंड डी टीम है।

सेवा और तकनीकी सहायता:

जेएफओपीटी तकनीकी परामर्श, उत्पाद सिफारिशें और बिक्री के बाद रखरखाव सहित व्यापक पूर्व-बिक्री और बिक्री के बाद सेवाएं प्रदान करता है,ग्राहकों की जरूरतों को पूरा करने और ग्राहकों की संतुष्टि सुनिश्चित करने के लिए.
