उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
JFOPT
प्रमाणन:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
मॉडल संख्या:
एमपीओ 96सी ओएम5 50/125 एलएल
संपर्क करें

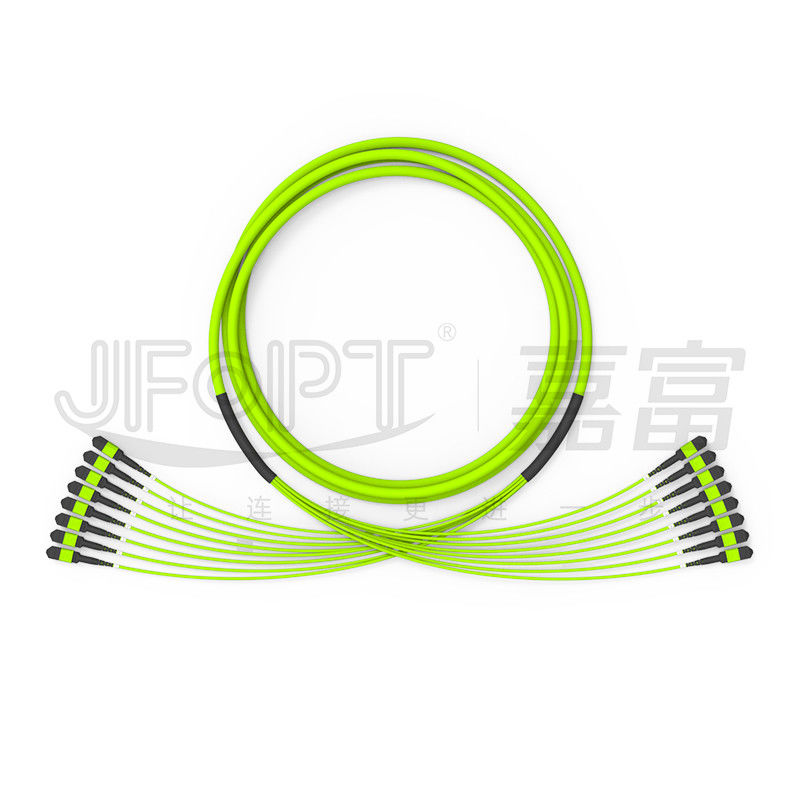

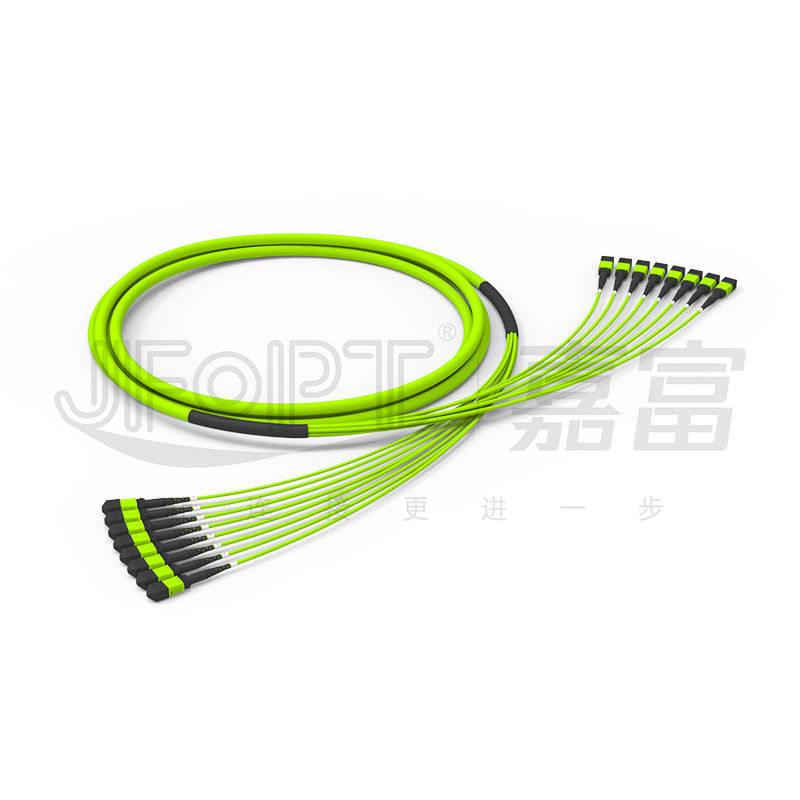

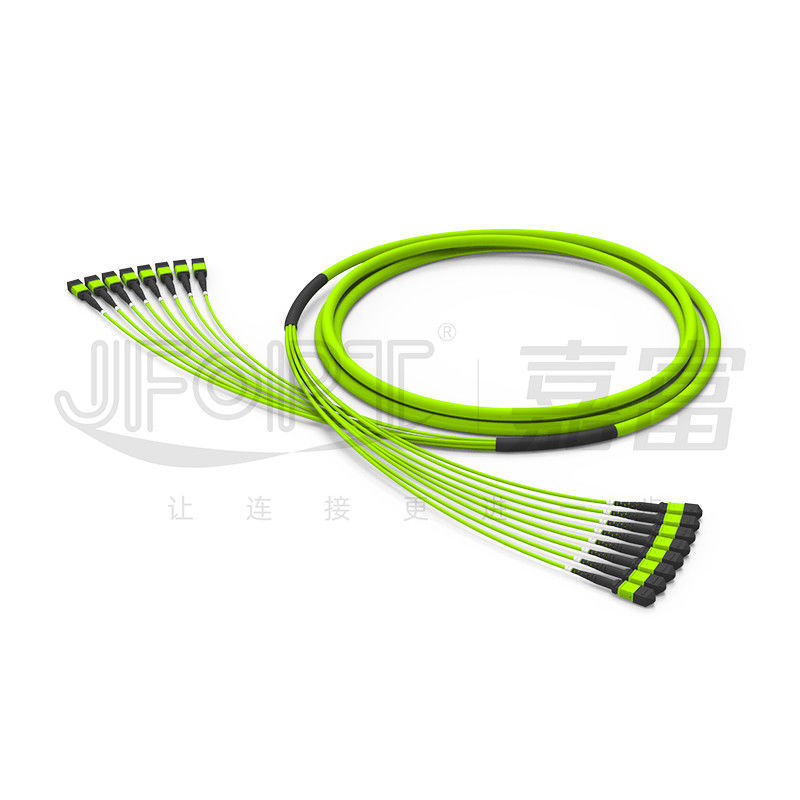

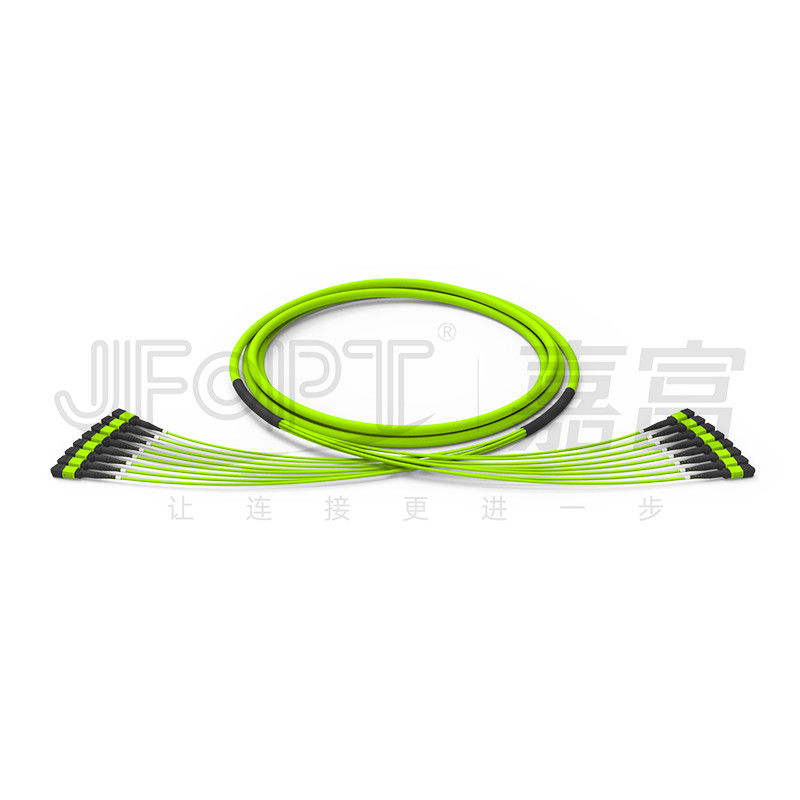

96 कोर 12 फाइबर *8 यूनिट OM5 50/125 मल्टीमोड हाई-बैंडविड्थ मिनी राउंड केबल ट्रंक केबल
96-कोर एमपीओ ट्रंक केबल 12 फाइबर प्रति यूनिट (आवश्यकताओं के अनुसार अनुकूलन योग्य) के साथ 96-कोर मिनी केबल का उपयोग करता है, जो केबल प्रबंधन में उच्च एकीकरण और महत्वपूर्ण स्थान बचत प्रदान करता है।केबल बेंड-असंवेदनशील मल्टीमोड OM5 फाइबर से बना है, जो अधिक बैंडविड्थ और लंबी ट्रांसमिशन दूरी प्रदान करता है।इसमें तन्य शक्ति को बढ़ाने के लिए एक सुदृढीकरण तत्व के रूप में एरामिड यार्न की सुविधा है।केबल को OFNP फ्लेम-रिटार्डेंट रेटिंग के साथ बनाया जा सकता है, जो अग्नि प्रतिरोध सुनिश्चित करता है।इसे धूल और नमी से बचाने और इलेक्ट्रोस्टैटिक क्षति से बचाने के लिए एक एंटी-स्टैटिक बैग में पैक किया गया है।
* विशेषताएँ
|
① OM5 फाइबर उच्च बैंडविड्थ प्रदान करता है |
②96-कोर ट्रंक केबल को प्रबंधित और व्यवस्थित करना आसान है |
||||
|
|
|
||||
|
③ लंबी ट्रांसमिशन दूरी, 400G के लिए 150 मीटर तक पहुंचने में सक्षम |
④ 500 गुना तक एमपीओ स्थायित्व |
||||
|
|
|
||||
|
⑤IEC-61754-7 और TIA-604-5 (FOCIS-5) मानकों के अनुरूप |
- |
||||
|
|
- |
||||
* अनुप्रयोग
1.डेटा सेंटर नेटवर्क केबलिंग।
2.40G/100G ऑप्टिकल संचार प्रणाली, QSFP ऑप्टिकल मॉड्यूल।
3.फाइबर ऑप्टिक संचार प्रणाली, केबल टीवी नेटवर्क, दूरसंचार नेटवर्क।
4.लोकल एरिया नेटवर्क (LAN), वाइड एरिया नेटवर्क (WAN), FTTx।

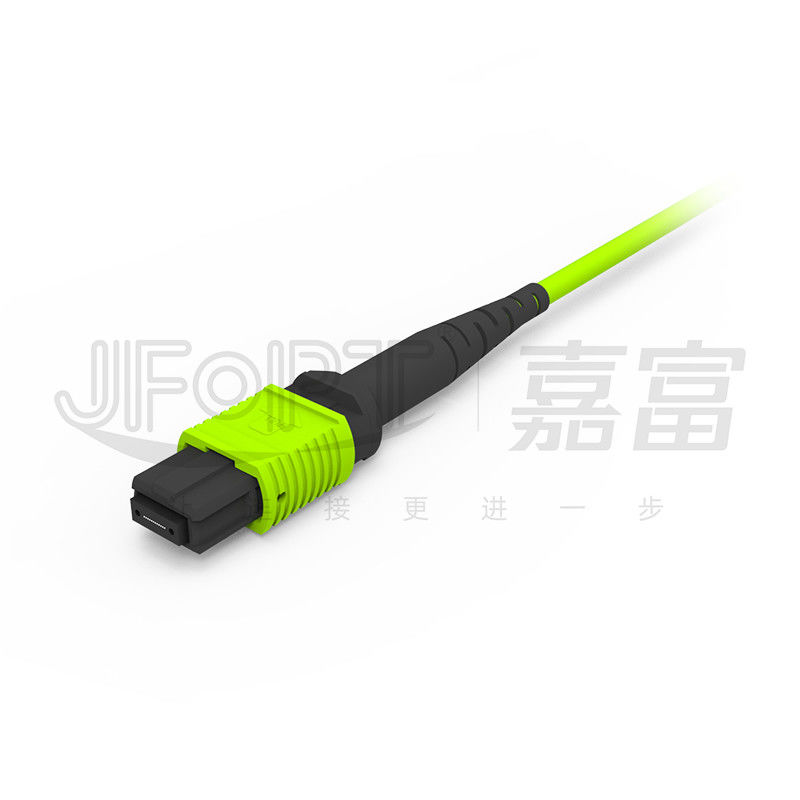

* एमपीओ कनेक्टर पैरामीटर्स
|
कनेक्टर प्रकार |
निविष्ट वस्तु का नुकसान |
हारकर लौटा |
|||
|
ठेठ |
अधिकतम |
||||
|
एमपीओ कनेक्टर |
एसएम मानक |
0.2dB |
0.75dB |
APC≥60dB |
|
|
एसएम कम हानि |
0.1dB |
0.35dB |
|||
|
एमएम मानक |
0.2dB |
0.6dB |
पीसी≥25dB |
||
|
एमएम कम हानि |
0.1dB |
0.35dB |
|||
|
पुरुष महिला |
पुरुष: पिन के साथ महिला: बिना पिन के |
||||
* 3डी ज्यामितीय पैरामीटर
|
सामान |
अधिकतम |
मिन |
||
|
वक्रता की त्रिज्या (मिमी) |
एक्स |
2000 |
-10000 |
|
|
वाई |
- |
5 |
||
|
कोण (°) |
एक्स |
0.15 |
-0.15 |
|
|
वाई(एपीसी) |
8.2 |
7.8 |
||
|
वाई(पीसी) |
0.2 |
-0.2 |
||
|
ऑप्टिकल कोर की वक्रता का त्रिज्या (मिमी) |
- |
1 |
||
|
फाइबर ऊंचाई (एनएम) |
3500 |
1000 |
||
|
आसन्न फाइबर की ऊंचाई का अंतर (एनएम) |
500 |
एन/ए |
||
|
अधिकतम नकारात्मक समतलीय (एनएम) |
300 |
एन/ए |
||
* केबल पैरामीटर
|
वस्तु |
पैरामीटर |
||||||
|
फाइबर प्रकार |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
फाइबर गिनती |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
इकाई की गिनती |
12 कोर/यूनिट |
12 कोर/यूनिट |
12 कोर/यूनिट |
12 कोर/यूनिट |
12 कोर/यूनिट |
12 कोर/यूनिट |
24 कोर/यूनिट |
|
केंद्रीय शक्ति सदस्य |
/ |
/ |
एफआरपी |
||||
|
उप-केबल इकाई बाहरी व्यास |
3.0 मिमी |
||||||
|
सब-केबल यूनिट जैकेट सामग्री |
पीवीसी/एलएसजेडएच |
||||||
|
सब-केबल यूनिट जैकेट का रंग |
पीला/नारंगी/हरा/हीदर बैंगनी/अनुकूलन |
||||||
|
सब-केबल यूनिट स्ट्रेंथ सदस्य |
अरामिड सूत |
||||||
|
बाहरी जैकेट का व्यास |
9.5 मिमी |
9.5 मिमी |
11.5 मिमी |
13.5 मिमी |
17.0 मिमी |
||
|
बाहरी जैकेट सामग्री |
पीवीसी/एलएसजेडएच |
||||||
|
बाहरी जैकेट का रंग |
पीला/नारंगी/हरा/हीदर बैंगनी/अनुकूलन |
||||||
|
तन्यता ताकत (दीर्घकालिक) |
300N |
200N |
400N |
800एन |
1600एन |
||
|
तन्यता ताकत (अल्पकालिक) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
क्रश प्रतिरोध (दीर्घकालिक) |
300N/10 सेमी |
||||||
|
क्रश प्रतिरोध (अल्पकालिक) |
1000N/10 सेमी |
||||||
|
न्यूनतम झुकने त्रिज्या (गतिशील) |
20डी |
||||||
|
न्यूनतम झुकने त्रिज्या (स्थिर) |
10डी |
||||||
|
परिचालन तापमान |
-20~60℃ |
||||||
|
भंडारण तापमान |
-20~60℃ |
||||||
|
आग दर्ज़ा |
ओएफएन/ओएफएनआर/ओएफएनपी |
||||||
* कनेक्टर बूट चयन
|
एमपीओ बूट प्रकार |
||||
|
प्रकार |
विनिर्देश |
लागू केबल OD |
चित्र |
चित्र |
|
गोल बूट |
3.0 बूट एल=33मिमी |
3.0/3.2 |
|
|
|
3.0 बूट एल=17मिमी |
3.0/3.2 |
|
|
|
|
फ्लैट बूट |
3.0 बूट एल=25मिमी |
3.0/3.2 |
|
|
|
पुश-पुल टैब |
सभी बूटों के लिए सार्वभौमिक |
सार्वभौमिक |
|
|
*कनेक्टर रंग विकल्प
|
एमपीओ कनेक्टर |
||||
|
एकल मोड |
हरा |
पीला |
||
|
संदर्भ रंग संख्या पैनटोन 2270सी |
संदर्भ रंग संख्या पैनटोन 100सी |
|||
|
|
|
|||
|
बहुपद्वति |
बेज |
पानी |
||
|
संदर्भ रंग संख्या पैनटोन 7534सी |
संदर्भ रंग संख्या पैनटोन 2226सी |
|||
|
|
|
|||
|
बैंगनी |
पीला हरा रंग |
|||
|
संदर्भ रंग संख्या पैनटोन 7641सी |
संदर्भ रंग संख्या पैनटोन 375सी |
|||
|
|
|
|||
* ध्रुवीयता चयन
|
12एफ पैच कॉर्ड |
||||
|
|
* उत्पाद पैकेजिंग
|
|
|
|
गाढ़ा एंटी-स्टैटिक बैग |
गाढ़ा गत्ते का डिब्बा |
* फैक्टरी ताकत
|
विशेषज्ञता: जेएफओपीटी पेशेवर विशेषज्ञता और शीर्ष-ब्रांड उपकरण (SUMIX/JRG/OPTOTEST) के एक पूरे सेट के साथ 10 वर्षों से अधिक समय से एमपीओ जंपर्स के उत्पादन पर ध्यान केंद्रित कर रहा है, जो उच्च गुणवत्ता, उच्च प्रदर्शन वाले एमपीओ जंपर्स के उत्पादन को सक्षम बनाता है। |
|
||||
|
विनिर्माण क्षमता: जेएफओपीटी के पास ग्राहकों की मांगों को पूरा करने के लिए जल्दी और कुशलता से बड़ी मात्रा में एमपीओ जंपर्स का उत्पादन करने के लिए 5 एमपीओ उत्पादन लाइनें और उपकरण हैं। |
|
||||
|
गुणवत्ता नियंत्रण: जेएफओपीटी पूरे कच्चे माल और उत्पादन प्रक्रिया में सख्त गुणवत्ता नियंत्रण लागू करता है, जिसमें हर चरण पर पेशेवर गुणवत्ता निरीक्षण और निगरानी होती है, जिसमें उत्पाद की गुणवत्ता सुनिश्चित करने के लिए 100% 3डी हस्तक्षेप परीक्षण, सम्मिलन हानि परीक्षण और अंत-चेहरा निरीक्षण शामिल है। |
|
||||
|
सेवा और तकनीकी सहायता: जेएफओपीटी उत्पाद की स्थिरता और प्रदर्शन स्थिरता सुनिश्चित करने के लिए ग्राहकों की आवश्यकताओं के आधार पर एमपीओ जम्पर उत्पादन मानकों का विकास और सख्ती से पालन कर सकता है। |
|
||||
|
तकनीकी नवाचार: जेएफओपीटी तकनीकी नवाचार पर जोर देता है और उसके पास एक पेशेवर आर एंड डी टीम है जो अधिक उन्नत और उच्च प्रदर्शन वाले एमपीओ जंपर्स विकसित करने के लिए समर्पित है। |
|
||||
|
सेवा और तकनीकी सहायता: जेएफओपीटी ग्राहकों की जरूरतों को पूरा करने और ग्राहकों की संतुष्टि सुनिश्चित करने के लिए तकनीकी परामर्श, उत्पाद सिफारिशें और बिक्री के बाद के रखरखाव सहित व्यापक बिक्री-पूर्व और बिक्री के बाद की सेवाएं प्रदान करता है। |
|
||||
* बारंबार प्रश्नोत्तर
1.एमपीओ जंपर्स को अनुकूलित करते समय किन मुद्दों पर विचार किया जाना चाहिए?
जंपर की लंबाई / केबल सामग्री / फाइबर प्रकार और कोर गिनती / पुरुष या महिला कनेक्टर / सम्मिलन हानि मानक / रंग आवश्यकताएं / लेबल और अनुकूलन अनुरोध।
2. हम अपने एमपीओ जंपर्स के लिए स्थिर पैरामीटर कैसे सुनिश्चित करते हैं?
जेएफओपीटी के एमपीओ जंपर्स स्थिर मापदंडों को सुनिश्चित करते हुए 100% 3डी इंटरफेरोमीटर परीक्षण और 100% सम्मिलन हानि परीक्षण से गुजरते हैं।
3. हमारी डिलीवरी लीड टाइम क्या है?
हमारी मासिक उत्पादन क्षमता 30,000+ एमपीओ कनेक्टर्स की है, जो शीघ्र वितरण सुनिश्चित करती है।
4. हम एमपीओ से संबंधित अन्य कौन से उत्पाद पेश करते हैं?
एमपीओ जंपर्स के अलावा, हम एमपीओ लूपबैक, एमपीओ एटेन्यूएटर्स, एमपीओ पुरुष-से-महिला एडाप्टर, एमटी जंपर्स और अन्य एमपीओ-संबंधित उत्पाद भी बनाते हैं।
