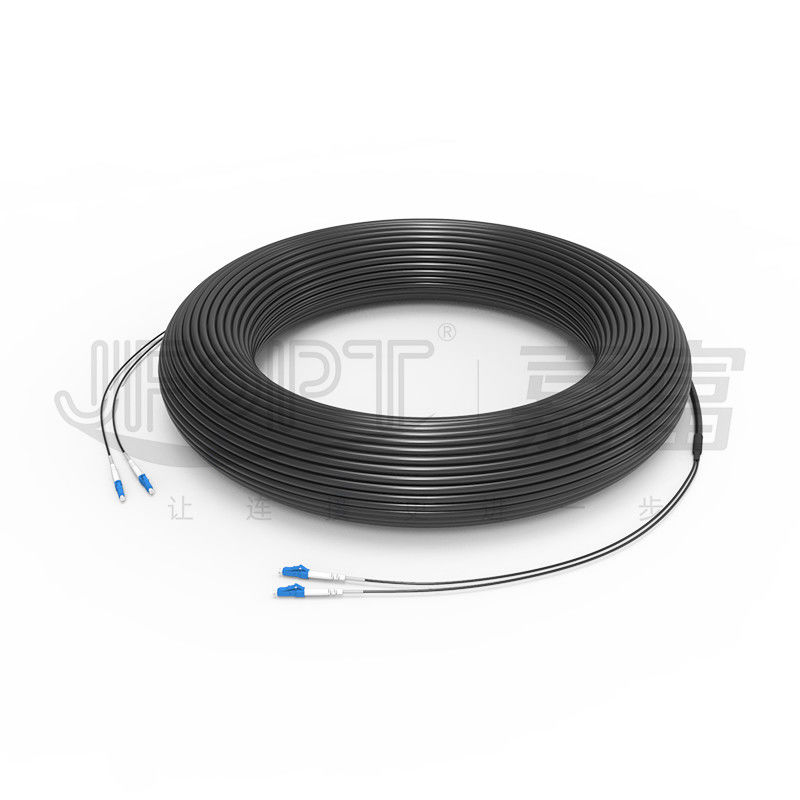

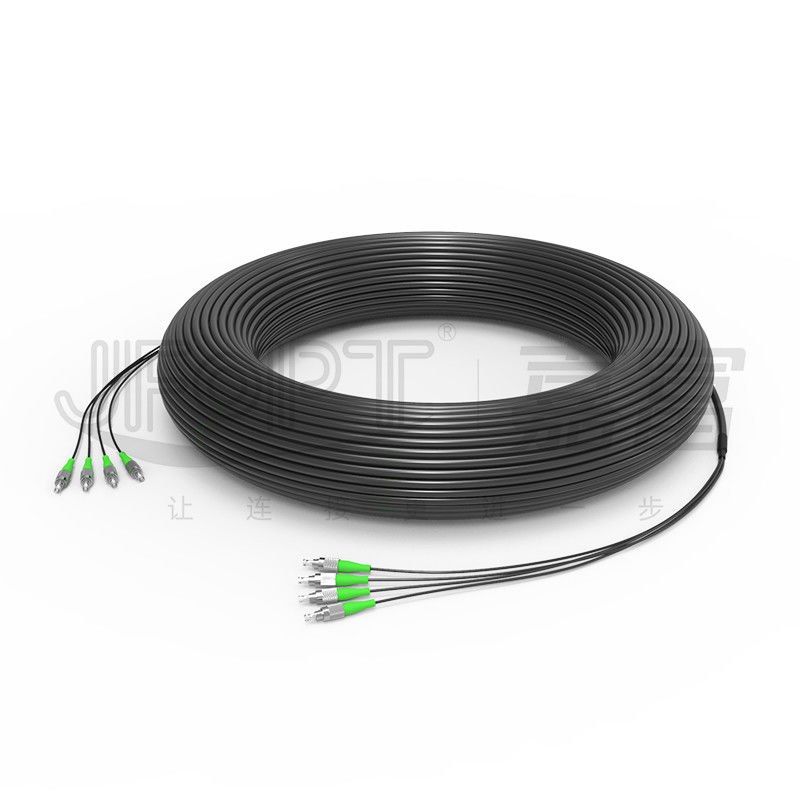

प्री टर्मिनेटेड बीबीयू आरआरयू के लिए मल्टी फाइबर टैक्टिकल फाइबर ऑप्टिक केबल आर्मर्ड एफटीटीए केबल

① कवच डिजाइन एक लागत प्रभावी समाधान प्रदान करता है

②प्रत्यक्ष शाखाकरण व्यक्तिगत शाखाओं की लंबाई को अनुकूलित करने की अनुमति देता है

बेस स्टेशनों पर एफटीटीए रिमोट ट्रांसमिशन में व्यापक रूप से उपयोग किया जाता है

-

-

सामान

विशेष विवरण

फाइबर गिनती

2

4

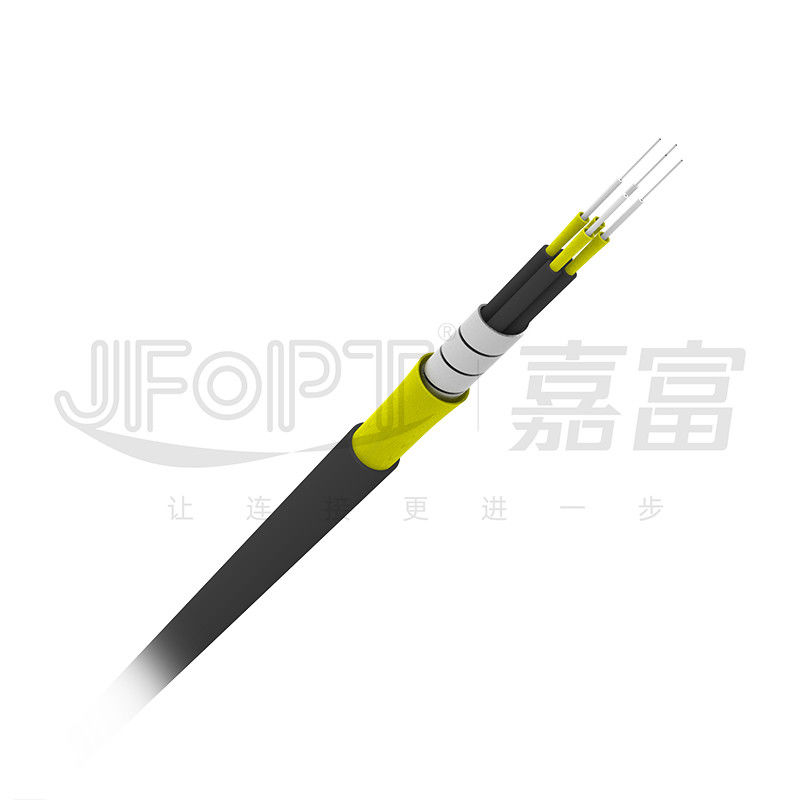

भीतरी
सिम्प्लेक्स केबल

सामग्री

एलएसजेडएच

मोटाई

0.4मिमी±0.05मिमी

बहरी घेरा

1.9मिमी±0.1मिमी

स्टेनलेस स्टेलट्यूब

सामग्री

SUS204

बहरी घेरा

4.8मिमी±0.3मिमी

6.0मिमी±0.3मिमी

मोटाई

0.4मिमी±0.05मिमी

अंतर

0.3मिमी±0.10मिमी

ताकत
सदस्य

नमूना

अरामिड सूत

स्थिति 1

टाइट-बफ़र्ड फाइबर के बाहर

स्थिति 2

स्टेनलेस स्टील ट्यूब के बाहर

बाहरी जैकेट

सामग्री

एलएसजेडएच

रंग

काला

मोटाई

0.9मिमी±0.1मिमी

1.1मिमी±0.1मिमी

बाहर का व्यास

7.0मिमी±0.3मिमी

8.0मिमी±0.5मिमी

सामान

विशेष विवरण

फाइबर गिनती

2

4

संपीड़न प्रतिरोधी शक्ति/एन/100 मीटर

≥3000

तनाव (अल्पकालिक)/एन/10 सेमी

≥1000

≥1200

तनाव (दीर्घकालिक)/एन/10 सेमी

≥600

≥800

वजन/किलो/किमी

65

85

ऑपरेटिंग तापमान/℃

-40~+80

भंडारण तापमान/℃

-40~+80

एकल मोड

सामान

इकाई

जी.652डी

जी.657ए1

जी.657ए2

मोड फ़ील्ड व्यास

1310एनएम

माइक्रोन

9.1±0.4

8.8±0.4

8.8±0.4

1550एनएम

माइक्रोन

10.4±0.5

9.8±0.5

9.8±0.5

क्लैडिंग व्यास

माइक्रोन

125±1

125±0.7

125±0.7

क्लैडिंग नॉन-सर्कुलरिटी

%

≤1

≤0.7

≤0.7

कोर-क्लैडिंग कंसेंट्रिकिटी त्रुटि

माइक्रोन

≤0.6

≤0.5

≤0.5

कोटिंग व्यास

माइक्रोन

245±7

245±5

245±5

कोटिंग गैर-परिपत्रता

%

≤6.0

≤6.0

≤6.0

क्लैडिंग-कोटिंग संकेंद्रितता त्रुटि

माइक्रोन

≤12.0

≤12.0

≤12.0

केबल कटऑफ तरंग दैर्ध्य

एनएम

λcc≤1260

λcc≤1260

λcc≤1260

क्षीणन
(अधिकतम)

1310एनएम

डीबी/किमी

≤0.4

≤0.4

≤0.4

1550एनएम

डीबी/किमी

≤0.3

≤0.3

≤0.3

बहु आयामी

सामान

इकाई

62.5/125

50/125

OM3-150

OM3-300

OM4

कोर व्यास

माइक्रोन

62.5±2.5

50±2.5

50±2.5

50±2.5

50±2.5

क्लैडिंग व्यास

माइक्रोन

125±1.0

125±1.0

125±1.0

125±1.0

125±1.0

कोर गैर-परिपत्रता

%

≤5.0

≤5.0

≤5.0

≤5.0

≤5.0

क्लैडिंग नॉन-सर्कुलरिटी

%

≤1.0

≤1.0

≤1.0

≤1.0

≤1.0

कोर-क्लैडिंग कंसेंट्रिकिटी त्रुटि

माइक्रोन

≤1.5

≤1.5

≤1.0

≤1.0

≤1.0

कोटिंग व्यास

माइक्रोन

245±7

245±7

245±7

245±7

245±7

कोटिंग गैर-परिपत्रता

%

≤6.0

≤6.0

≤6.0

≤6.0

≤6.0

क्लैडिंग-कोटिंग संकेंद्रितता त्रुटि

माइक्रोन

≤12.0

≤12.0

≤12.0

≤12.0

≤12.0

ओएफएल बैंडविड्थ

850nm

मेगाहर्ट्ज·किमी

≥160

≥500

≥700

≥1500

≥3500

1300nm

मेगाहर्ट्ज·किमी

≥500

≥500

≥500

≥500

≥500

क्षीणन गुणांक

850nm

डीबी/किमी

≤3.0

≤3.0

≤3.0

≤3.0

≤3.0

1300nm

डीबी/किमी

≤1.0

≤1.0

≤1.0

≤1.0

≤1.0

ड्रम पर पैक किया गया

ड्रम सील कर दिया गया

विशेषज्ञता:

जेएफओपीटी के पास बेस स्टेशन फाइबर केबल की विभिन्न संरचनाओं का उत्पादन करने के लिए एक पेशेवर अनुसंधान और विकास टीम, उत्पादन तकनीक और उपकरण हैं, जिसमें गैर-धातु ऑल-डाइलेक्ट्रिक, कवच, सबयूनिट कवच, गैर-धातु/धातु केंद्र शक्ति सदस्य और बहुत कुछ शामिल हैं।

विनिर्माण क्षमता:

JFOPT के पास बड़े-व्यास वाले केबल शीथिंग के लिए एक उत्पादन लाइन और उपकरण हैं, जो ग्राहकों की जरूरतों को पूरा करने के लिए कस्टम लंबाई, कस्टम कॉइलिंग और बैच उत्पादन की पेशकश करते हैं।

गुणवत्ता नियंत्रण:

जेएफओपीटी सख्त गुणवत्ता नियंत्रण लागू करता है, ऐसी सामग्रियों का चयन करता है जो पूरी तरह से अंतरराष्ट्रीय, राष्ट्रीय या उद्योग-मानक आवश्यकताओं का अनुपालन करती हैं, और प्रासंगिक प्रमाणन प्रदान कर सकती हैं।

मानकीकरण:

जेएफओपीटी की पेशेवर टीम आपकी विशिष्ट आवश्यकताओं को समझती है और अनुकूलित समाधान प्रदान करती है।चाहे वह बेस स्टेशन निर्माण, विस्तार, या रखरखाव हो, हम आपकी परियोजनाओं की सुचारू प्रगति सुनिश्चित करने के लिए पेशेवर सलाह और सहायता प्रदान कर सकते हैं।

तकनीकी नवाचार:

जेएफओपीटी तकनीकी नवाचार पर ध्यान केंद्रित करता है, उत्पादों के लिए सालाना अनुसंधान और विकास उन्नयन करता है, और बाजार की बढ़ती मांगों को पूरा करने के लिए लगातार नवीन उत्पादों को पेश करता है।

सेवा और तकनीकी सहायता:

जेएफओपीटी न केवल उच्च गुणवत्ता वाले उत्पाद प्रदान करता है बल्कि व्यापक तकनीकी सहायता और बिक्री के बाद सेवा भी प्रदान करता है।हमारी पेशेवर तकनीकी टीम स्थापना मार्गदर्शन, प्रदर्शन परीक्षण, समस्या निवारण और अन्य सेवाएँ प्रदान कर सकती है।
