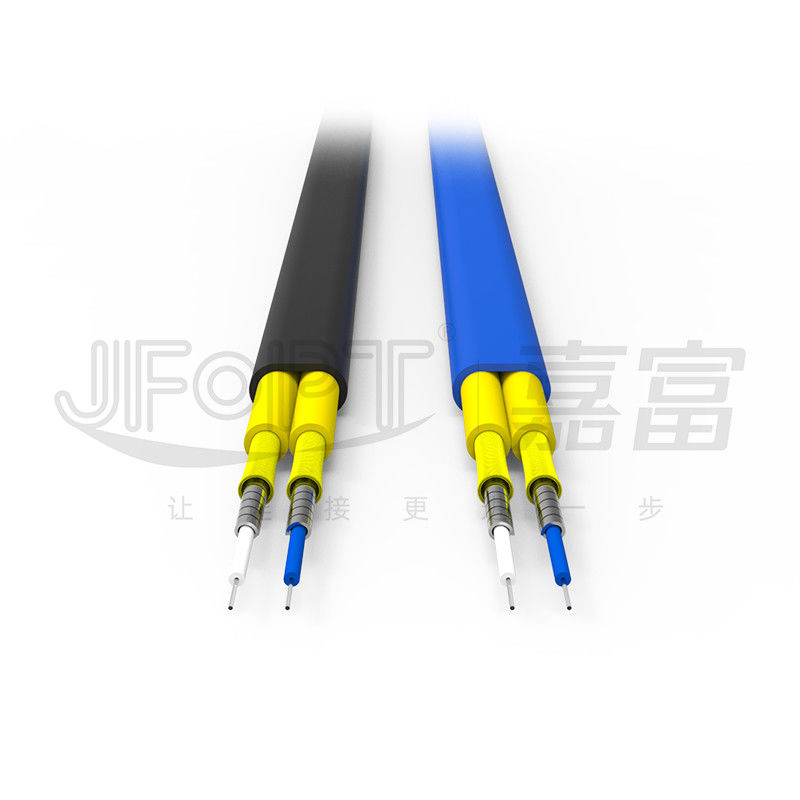

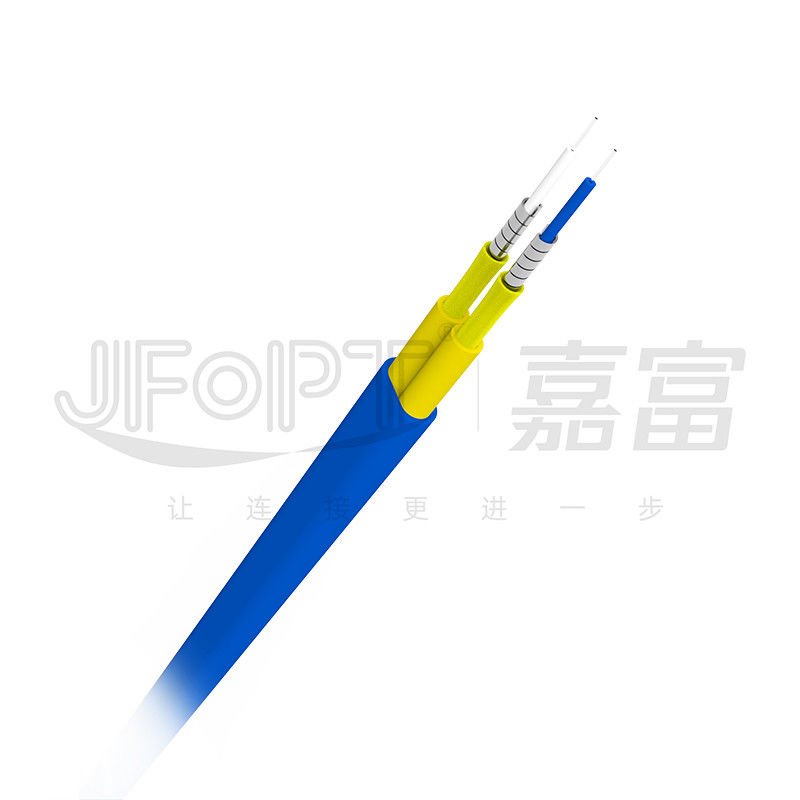

बख्तरबंद डुअल कोर फाइबर ऑप्टिक केबल 3.0 मिमी सब केबल सर्पिल ट्यूब के साथ बख्तरबंद

① दो 3.0 मिमी उप-केबल तन्यता और पहनने के प्रतिरोध को बढ़ाने के लिए एक सुरक्षात्मक आवरण से ढके होते हैं

②चल यांत्रिक संरचनाओं के बीच संचार संचरण के लिए इस्तेमाल किया जा सकता है

③लंबी दूरी के कर्षण के लिए पुलिंग-आई किट के साथ जोड़ा जा सकता है

④उप-केबल का प्रत्येक कोर सुरक्षा के लिए व्यक्तिगत रूप से बख्तरबंद है

सामान

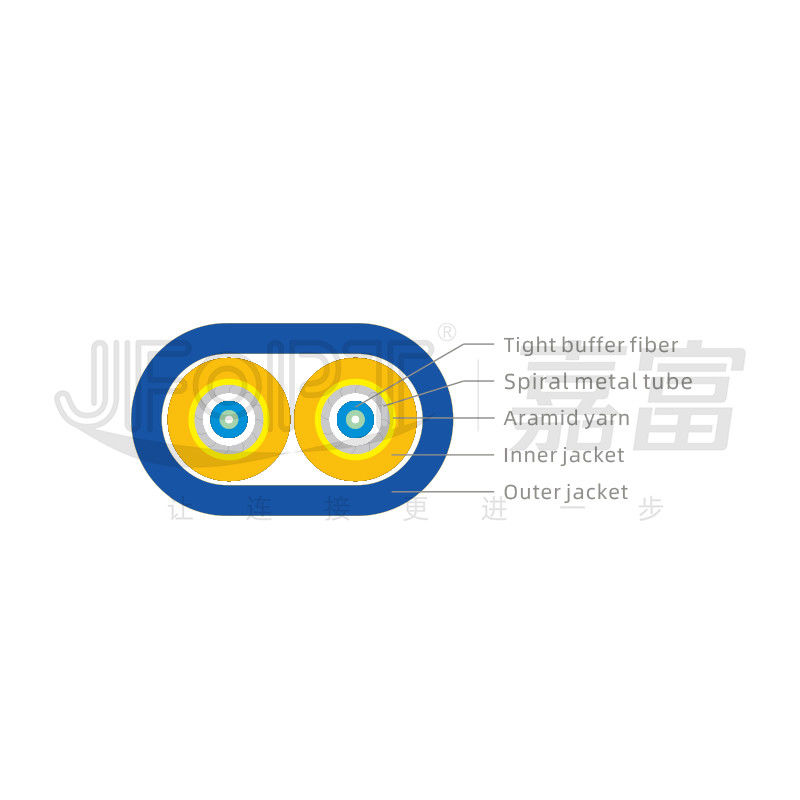

विशेष विवरण

फाइबर गिनती

2

उप-केबल

टाइट बफ़र किया हुआ

आयाम

0.85±0.05मिमी

सामग्री

पीवीसी/एलएसजेडएच

रंग

सफेद/पीला(एसएम) नीला/नारंगी(एमएम)

कवच ट्यूब

आयाम

1.65±0.1मिमी

सामग्री

SUS304

शक्ति सदस्य

अरामिड सूत

जैकेट

आयाम

3.0±0.1मिमी

सामग्री

पीवीसी/एलएसजेडएच

रंग

पीला (एसएम)/नारंगी (एमएम) या अनुकूलित

उप-केबल पहचान

1# - 2#

बाहरी जैकेट

आयाम

(4.0*7.0)±0.2मिमी

सामग्री

पीवीसी/एलएसजेडएच/टीपीयू

रंग

काला या अनुकूलित

सामान

विशेष विवरण

फाइबर गिनती

2

तनाव (दीर्घकालिक)/एन

400

तनाव(अल्पकालिक)/एन

600

क्रश/एन/100 मिमी

3000

न्यूनतम.मोड़ त्रिज्या (गतिशील)/मिमी

60डी

न्यूनतम.मोड़ त्रिज्या(स्थैतिक)/मिमी

30डी

ऑपरेटिंग तापमान/℃

-20～+70 (पीवीसी)/-40～+80 (एलएसजेडएच/टीपीयू)

भंडारण तापमान/℃

-40～+80

एकल मोड

सामान

इकाई

जी.652डी

जी.657ए1

जी.657ए2

मोड फ़ील्ड व्यास

1310एनएम

माइक्रोन

9.1±0.4

8.8±0.4

8.8±0.4

1550एनएम

माइक्रोन

10.4±0.5

9.8±0.5

9.8±0.5

क्लैडिंग व्यास

माइक्रोन

125±1

125±0.7

125±0.7

क्लैडिंग नॉन-सर्कुलरिटी

%

≤1

≤0.7

≤0.7

कोर-क्लैडिंग कंसेंट्रिकिटी त्रुटि

माइक्रोन

≤0.6

≤0.5

≤0.5

कोटिंग व्यास

माइक्रोन

245±7

245±5

245±5

कोटिंग गैर-परिपत्रता

%

≤6.0

≤6.0

≤6.0

क्लैडिंग-कोटिंग संकेंद्रितता त्रुटि

माइक्रोन

≤12.0

≤12.0

≤12.0

केबल कटऑफ तरंग दैर्ध्य

एनएम

λcc≤1260

λcc≤1260

λcc≤1260

क्षीणन
(अधिकतम)

1310एनएम

डीबी/किमी

≤0.34

≤0.35

≤0.35

1550एनएम

डीबी/किमी

≤0.2

≤0.21

≤0.21

बहु आयामी

सामान

इकाई

62.5/125

50/125

OM3-150

OM3-300

OM4

कोर व्यास

माइक्रोन

62.5±2.5

50±2.5

50±2.5

50±2.5

50±2.5

क्लैडिंग व्यास

माइक्रोन

125±1.0

125±1.0

125±1.0

125±1.0

125±1.0

कोर गैर-परिपत्रता

%

≤5.0

≤5.0

≤5.0

≤5.0

≤5.0

क्लैडिंग नॉन-सर्कुलरिटी

%

≤1.0

≤1.0

≤1.0

≤1.0

≤1.0

कोर-क्लैडिंग कंसेंट्रिकिटी त्रुटि

माइक्रोन

≤1.5

≤1.5

≤1.0

≤1.0

≤1.0

कोटिंग व्यास

माइक्रोन

245±7

245±7

245±7

245±7

245±7

कोटिंग गैर-परिपत्रता

%

≤6.0

≤6.0

≤6.0

≤6.0

≤6.0

क्लैडिंग-कोटिंग संकेंद्रितता त्रुटि

माइक्रोन

≤12.0

≤12.0

≤12.0

≤12.0

≤12.0

ओएफएल बैंडविड्थ

850nm

मेगाहर्ट्ज·किमी

≥160

≥500

≥700

≥1500

≥3500

1300nm

मेगाहर्ट्ज·किमी

≥500

≥500

≥500

≥500

≥500

क्षीणन गुणांक

850nm

डीबी/किमी

≤3.0

≤2.5

≤2.3

≤2.3

≤2.3

1300nm

डीबी/किमी

≤1.0

≤0.7

≤0.6

≤0.6

≤0.6

ड्रम पर पैक किया गया

ड्रम सील कर दिया गया

विशेषज्ञता:

जेएफओपीटी के पास उच्च गुणवत्ता वाले केबल बनाने के लिए एक पेशेवर आर एंड डी टीम, उत्पादन तकनीक और उपकरण हैं जो विभिन्न पर्यावरणीय और आवश्यकता आवश्यकताओं को पूरा करते हैं।

विनिर्माण क्षमता:

जेएफओपीटी के पास 40 इनडोर बख्तरबंद केबल निर्माण मशीनें हैं, जो बड़े पैमाने पर बख्तरबंद केबल ऑर्डर की समय पर डिलीवरी सुनिश्चित करती हैं।पेशेवर उत्पादन लाइनों और उपकरणों के साथ, वे ग्राहकों की मांगों को पूरा करने के लिए कुशलतापूर्वक बड़ी मात्रा में केबल का उत्पादन कर सकते हैं।

गुणवत्ता नियंत्रण:

जेएफओपीटी सख्त गुणवत्ता नियंत्रण उपाय लागू करता है।आने वाली सामग्री के निरीक्षण के अलावा, उत्पादन प्रक्रिया में विभिन्न घटकों जैसे टाइट-बफरिंग, सर्पिल कवच और बाहरी शीथिंग के लिए स्वचालित गुणवत्ता परीक्षण प्रणाली शामिल होती है।सभी उत्पादन परीक्षण उपकरणों का नियमित रखरखाव किया जाता है।वर्षों की तकनीकी विशेषज्ञता और परिपक्व बख्तरबंद जम्पर उत्पादन प्रक्रियाओं के साथ, वे बख्तरबंद केबलों में लगभग सभी असामान्यताओं को खत्म कर सकते हैं।

मानक विकास:

जेएफओपीटी के पास एक पेशेवर और अनुभवी आर एंड डी टीम है जो ग्राहकों की संतुष्टि सुनिश्चित करते हुए विभिन्न पर्यावरणीय और आवश्यकता आवश्यकताओं को पूरा करने के लिए तैयार केबल प्रदान कर सकती है।

तकनीकी नवाचार:

जेएफओपीटी तकनीकी नवाचार पर जोर देता है और ग्राहकों की विविध आवश्यकताओं को पूरा करने के लिए विभिन्न संरचनाओं, आकारों, कोर गणनाओं और रंगों के साथ बख्तरबंद केबल उत्पादों को डिजाइन करता है।

सेवा और तकनीकी सहायता:

जेएफओपीटी ग्राहकों की जरूरतों को पूरा करने और ग्राहकों की संतुष्टि सुनिश्चित करने के लिए तकनीकी परामर्श, उत्पाद सिफारिशें और बिक्री के बाद के रखरखाव सहित व्यापक बिक्री-पूर्व और बिक्री के बाद की सेवाएं प्रदान करता है।
