उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
JFOPT
प्रमाणन:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
मॉडल संख्या:
एमटीपी - एलसी 24- कोर 3.0 मिमी ओएम4 फैनआउट 2.0 मिमी एलसी कनेक्टर के साथ
संपर्क करें

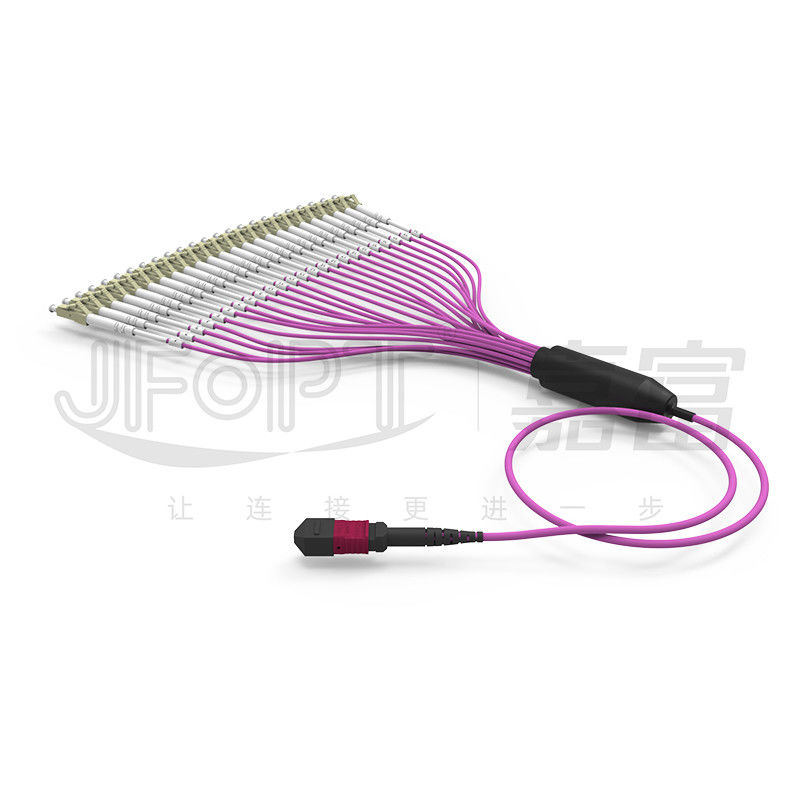

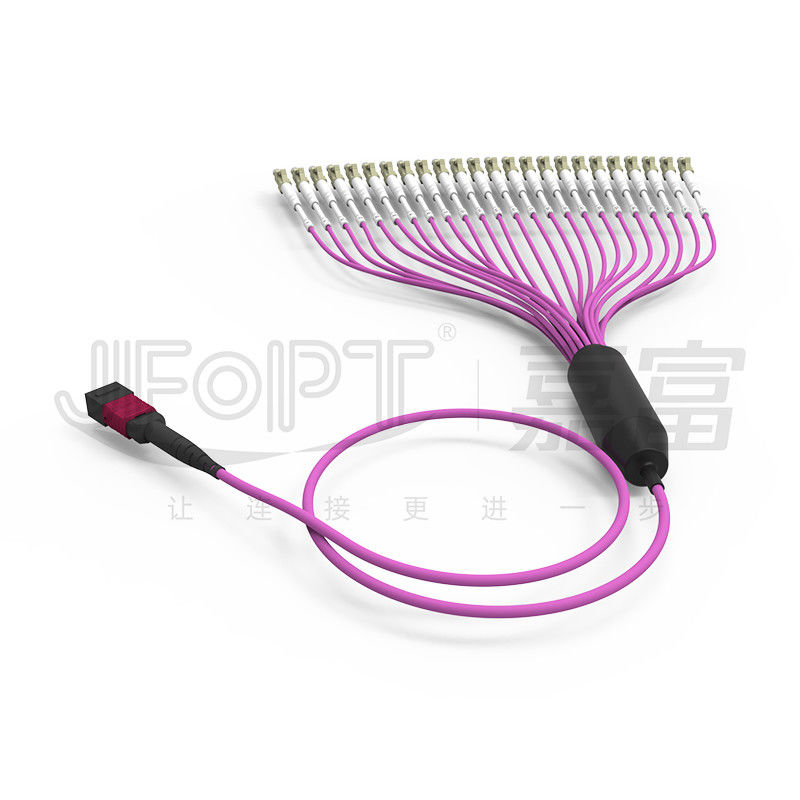

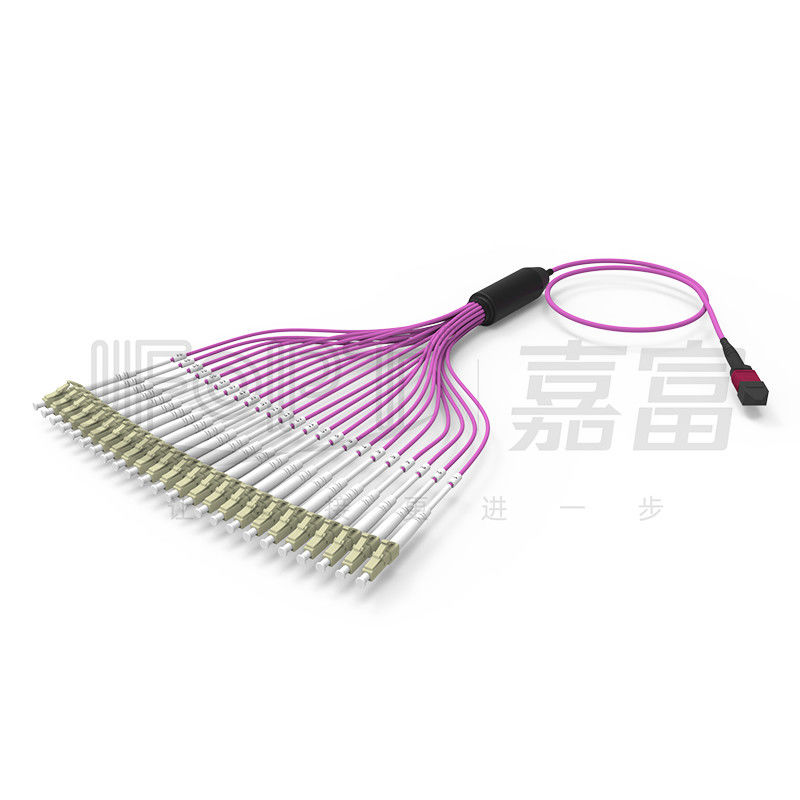

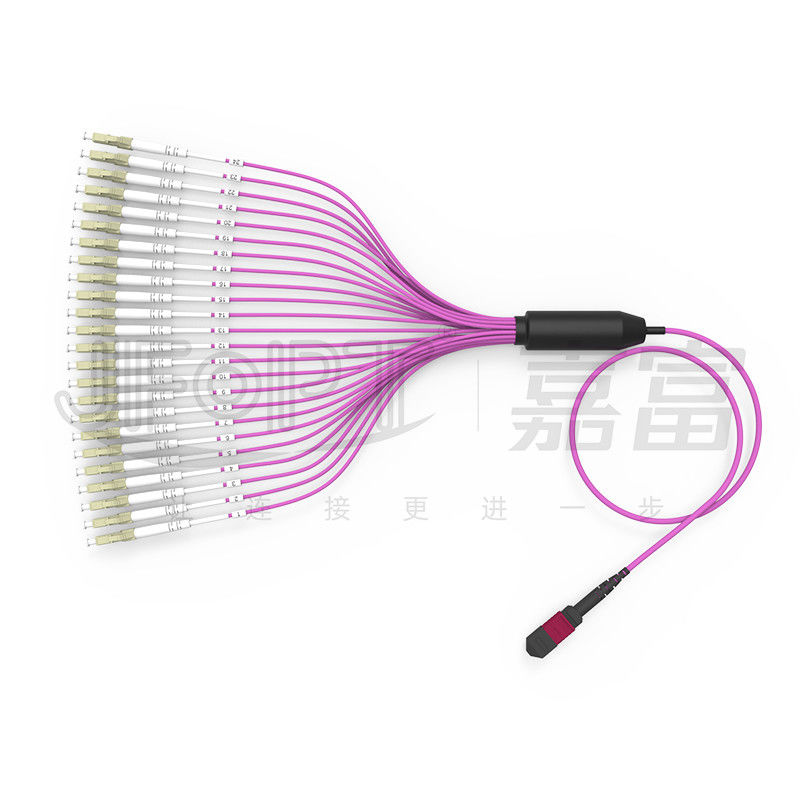

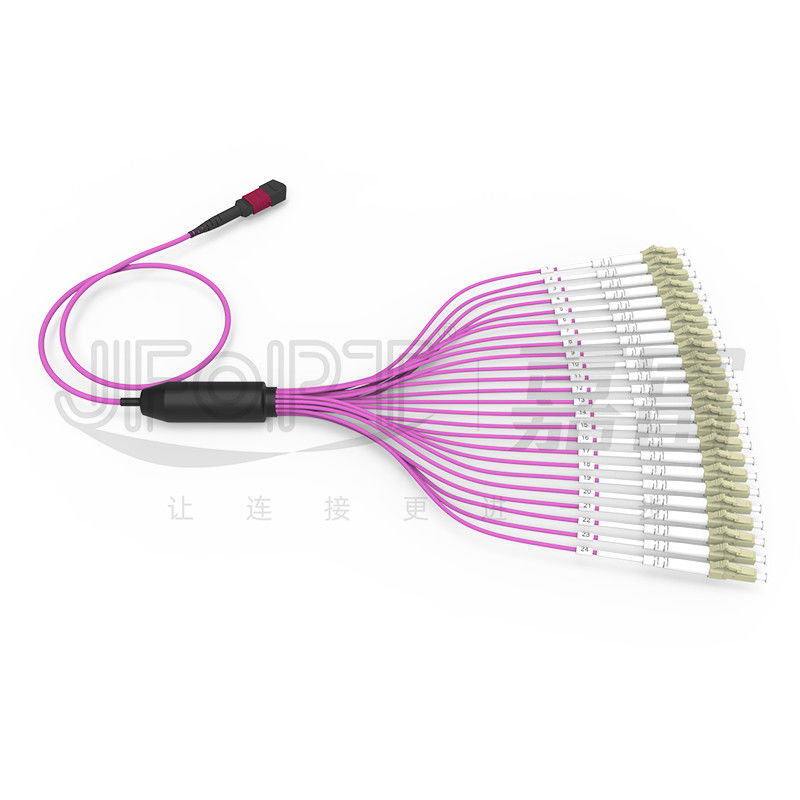

एमटीपी - एलसी 24 कोर 3.0 मिमी ओएम4 मिनी राउंड केबल 2.0 मिमी एलसी शाखा एमटीपी पैच कॉर्ड के साथ
इस एमटीपी-एलसी 24-कोर फैनआउट जम्पर केबल में एक छोर पर एक एकल एमटीपी कनेक्टर होता है और 24-कोर मिनी केबल के साथ सीधे दूसरे छोर पर 24 व्यक्तिगत एलसी कनेक्टर में शाखाएं होती हैं।फैनआउट किट और एमटीपी कनेक्टर दोनों जेएफओपीटी फैक्ट्री में प्री-टर्मिनेटेड हैं।यह जंपर केबल 10G डुप्लेक्स जंपर्स के साथ बैकबोन 40G/100G जंपर्स को इंटरकनेक्ट करने के लिए आदर्श विकल्प है, जो एक बार इंस्टॉल होने पर प्लग-एंड-प्ले समाधान प्रदान करता है।जेएफओपीटी द्वारा उपयोग किए जाने वाले एमटीपी कनेक्टर वास्तविक यूएस कॉनक घटक हैं, और एलसी सिरे बिल्कुल नए पीईआई सामग्री से बने होते हैं।फाइबर और फेर्यूल्स की आपूर्ति YOFC/CORNING/CCTC जैसे प्रसिद्ध उद्योग ब्रांडों द्वारा की जाती है।
* विशेषताएँ
|
① वास्तविक यूएस कॉनक एमटीपी कनेक्टर |
②2.0 मिमी शाखा आस्तीन संरचना के साथ 3.0 मिमी मिनी केबल |
||||
|
|
|
||||
|
स्थिर प्रदर्शन के लिए अनुकूलन योग्य शाखा की लंबाई |
④शाखा किट अनुकूलन विकल्प: सामग्री/लंबाई/बाहरी व्यास/कनेक्टर प्रकार |
||||
|
|
|
||||
* अनुप्रयोग
1.डेटा सेंटर नेटवर्क केबलिंग।
2.40G/100G ऑप्टिकल संचार प्रणाली, QSFP ऑप्टिकल मॉड्यूल।
3.फाइबर ऑप्टिक संचार प्रणाली, केबल टीवी नेटवर्क, दूरसंचार नेटवर्क।
4.लोकल एरिया नेटवर्क (LAN), वाइड एरिया नेटवर्क (WAN), FTTx।
* एमटीपी कनेक्टर पैरामीटर
|
कनेक्टर प्रकार |
निविष्ट वस्तु का नुकसान |
हारकर लौटा |
|||
|
ठेठ |
अधिकतम |
||||
|
एमटीपी कनेक्टर |
एसएम मानक |
0.25dB |
0.5dB |
APC≥60dB |
|
|
एसएम कम हानि |
0.12dB |
0.25dB |
|||
|
एमएम मानक |
0.2dB |
0.45dB |
पीसी≥25dB |
||
|
एमएम कम हानि |
0.12dB |
0.25dB |
|||
|
पुरुष महिला |
पुरुष: पिन के साथ, महिला: बिना पिन के |
||||
* एलसी कनेक्टर पैरामीटर्स
|
कनेक्टर विशेषताएँ |
कनेक्टर प्रकार |
नियंत्रण रेखा |
|||
|
अंत चेहरा प्रकार |
सिंगल मॉड: यूपीसी / एपीसी मल्टीमोड: यूपीसी |
||||
|
सामी प्रकार |
ए - ग्रेड ज़िरकोनिया सिरेमिक फेरूल |
||||
|
कनेक्टर का रंग |
नीला / हरा / बेज / एक्वा / बैंगनी / नींबू हरा |
||||
|
निविष्ट वस्तु का नुकसान |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
हारकर लौटा |
एकल मोड: UPC≥50dB;APC≥60dB;मल्टीमोड: ≥25dB |
||||
|
repeatability |
≤0.2dB |
||||
|
परस्पर |
≤0.2dB |
||||
* 3डी ज्यामितीय पैरामीटर
|
सामान |
अधिकतम |
मिन |
||
|
वक्रता की त्रिज्या (मिमी) |
एक्स |
2000 |
-10000 |
|
|
वाई |
- |
5 |
||
|
कोण (°) |
एक्स |
0.15 |
-0.15 |
|
|
वाई(एपीसी) |
8.2 |
7.8 |
||
|
वाई(पीसी) |
0.2 |
-0.2 |
||
|
ऑप्टिकल कोर की वक्रता का त्रिज्या (मिमी) |
- |
1 |
||
|
फाइबर ऊंचाई (एनएम) |
3500 |
1000 |
||
|
आसन्न फाइबर की ऊंचाई का अंतर (एनएम) |
500 |
एन/ए |
||
|
अधिकतम नकारात्मक समतलीय (एनएम) |
300 |
एन/ए |
||
* केबल पैरामीटर
|
परियोजना |
पैरामीटर |
|||
|
फाइबर प्रकार |
वैकल्पिक: G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
फाइबर गिनती |
वैकल्पिक: 8/12/16/24 |
|||
|
शक्ति सदस्य |
अरामिड सूत |
|||
|
बाहरी जैकेट सामग्री |
वैकल्पिक: एलएसजेडएच/पीवीसी/टीपीयू |
|||
|
बाहरी जैकेट का व्यास |
3.0 मिमी |
|||
|
बाहरी जैकेट का रंग |
रिवाज़ |
|||
|
तन्यता ताकत (दीर्घकालिक) |
80एन |
|||
|
तन्यता ताकत (अल्पकालिक) |
150एन |
|||
|
क्रश प्रतिरोध (दीर्घकालिक) |
100N/सेमी |
|||
|
क्रश प्रतिरोध (अल्पकालिक) |
500N/सेमी |
|||
|
न्यूनतम झुकने त्रिज्या (गतिशील) |
20डी |
|||
|
न्यूनतम झुकने त्रिज्या (स्थिर) |
10डी |
|||
|
परिचालन तापमान |
-20~60℃ |
|||
|
भंडारण तापमान |
-20~60℃ |
|||
|
आग दर्ज़ा |
वैकल्पिक: ओएफएन/ओएफएनआर/ओएफएनपी |
|||
*कनेक्टर आवास रंग चयन
|
एमटीपी कनेक्टर |
||||
|
एस.एम |
हरा |
पीला |
||
|
संदर्भ रंग संख्या पैनटोन 346सी |
संदर्भ रंग संख्या पैनटोन 106सी |
|||
|
|
|
|||
|
मिमी |
बेज |
काला |
||
|
संदर्भ रंग संख्या पैनटोन 7534यू |
संदर्भ रंग संख्या पैनटोन ब्लैक 6सी |
|||
|
|
|
|||
|
पानी |
हीदर वायलेट |
|||
|
संदर्भ रंग संख्या पैनटोन 310सी |
संदर्भ रंग संख्या पैनटोन 1905सी |
|||
|
|
|
|||
|
बैंगनी |
मैजेंटा |
|||
|
संदर्भ रंग संख्या पैनटोन 2587सी |
संदर्भ रंग संख्या पैनटोन 208सी |
|||
|
|
|
|||
|
पीला हरा रंग |
|
|||
|
संदर्भ रंग संख्या पैनटोन 375सी |
||||
|
|
||||
*शाखा किट विकल्प
|
|
|
|
मुख्य केबल स्ट्रिपिंग संरचना |
|
|
|
|
|
समान लंबाई के साथ फैनआउट |
असमान लंबाई के साथ फैनआउट |
|
|
|
|
प्रत्येक शाखा 0.9 मिमी |
|
|
|
|
|
प्रत्येक शाखा 2.0/3.0 मिमी |
|
*ध्रुवता चयन
|
|
|
एमपीओ |
|
|
|
नियंत्रण रेखा |
* उत्पाद पैकेजिंग
|
|
|
|
गाढ़ा एंटी-स्टैटिक बैग |
गाढ़ा गत्ते का डिब्बा |
* फैक्टरी ताकत
|
विशेषज्ञता: जेएफओपीटी 10 वर्षों से अधिक समय से एमटीपी जंपर्स के उत्पादन पर ध्यान केंद्रित कर रहा है, पेशेवर विशेषज्ञता और शीर्ष पायदान उपकरणों (SUMIX/JRG/OPTOTEST) के एक पूरे सेट के साथ, उच्च गुणवत्ता और उच्च प्रदर्शन वाले एमटीपी जंपर्स का उत्पादन कर सकता है। |
|
||||
|
विनिर्माण क्षमता: जेएफओपीटी के पास 5 एमटीपी उत्पादन लाइनें और उपकरण हैं, जो ग्राहकों की मांगों को पूरा करने के लिए बड़ी संख्या में एमटीपी जंपर्स के तेज और कुशल उत्पादन की अनुमति देते हैं। |
|
||||
|
क्यूसी: जेएफओपीटी सख्त गुणवत्ता नियंत्रण उपायों को लागू करता है, जिसमें कच्चे माल की खरीद से लेकर उत्पादन प्रक्रियाओं तक हर चरण में पेशेवर गुणवत्ता परीक्षण और निगरानी शामिल है।हम उत्पाद की गुणवत्ता सुनिश्चित करने के लिए 100% 3डी हस्तक्षेप परीक्षण, सम्मिलन हानि परीक्षण और अंत-चेहरा निरीक्षण करते हैं। |
|
||||
|
मानक विकास: जेएफओपीटी ग्राहकों की आवश्यकताओं के अनुसार एमटीपी जम्पर उत्पादन मानकों का विकास और सख्ती से पालन कर सकता है, जिससे उत्पाद की स्थिरता और प्रदर्शन स्थिरता सुनिश्चित हो सके। |
|
||||
|
तकनीकी नवाचार: जेएफओपीटी तकनीकी नवाचार पर जोर देता है और उसके पास एक पेशेवर आर एंड डी टीम है जो लगातार अधिक उन्नत और उच्च प्रदर्शन वाले एमटीपी जंपर्स विकसित कर रही है। |
|
||||
|
सेवा और तकनीकी सहायता: जेएफओपीटी ग्राहकों की जरूरतों को पूरा करने और ग्राहकों की संतुष्टि सुनिश्चित करने के लिए तकनीकी परामर्श, उत्पाद सिफारिशें और बिक्री के बाद की मरम्मत सहित व्यापक बिक्री-पूर्व और बिक्री के बाद की सेवाएं प्रदान करता है। |
|
||||
* बारंबार प्रश्नोत्तर
1.एमटीपी जंपर्स को कस्टमाइज़ करते समय क्या विचार किया जाना चाहिए?
एमटीपी जम्पर की लंबाई / केबल सामग्री / फाइबर प्रकार और फाइबर गिनती / पुरुष या महिला / सम्मिलन हानि विनिर्देश / रंग प्राथमिकताएं / लेबलिंग आवश्यकताएं और अनुकूलन।
2. हम अपने एमटीपी जंपर्स की स्थिरता कैसे सुनिश्चित करते हैं?
जेएफओपीटी के एमटीपी जंपर्स पैरामीटर स्थिरता सुनिश्चित करने के लिए 100% 3डी हस्तक्षेप परीक्षण और 100% आईएल एंड आरएल परीक्षण से गुजरते हैं।
3. हमारी डिलीवरी लीड टाइम?
हमारे पास 30,000+ एमटीपी कनेक्टर्स की मासिक उत्पादन क्षमता है, जो आपके ऑर्डर की शीघ्र डिलीवरी सुनिश्चित करती है।
4.हम अन्य कौन से एमटीपी व्युत्पन्न उत्पाद पेश करते हैं?
हम एमटीपी लूपबैक / एमटीपी एटेन्यूएटर्स / एमटीपी पुरुष-महिला एडेप्टर / और एमटी जंपर्स / अन्य एमटीपी-संबंधित उत्पादों का भी निर्माण करते हैं।
