उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
JFOPT
प्रमाणन:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
मॉडल संख्या:
MPO - MPO 48F OM4 LSZH हीदर वायलेट 0.5m ब्रांचआउट पुलिंगआई
संपर्क करें

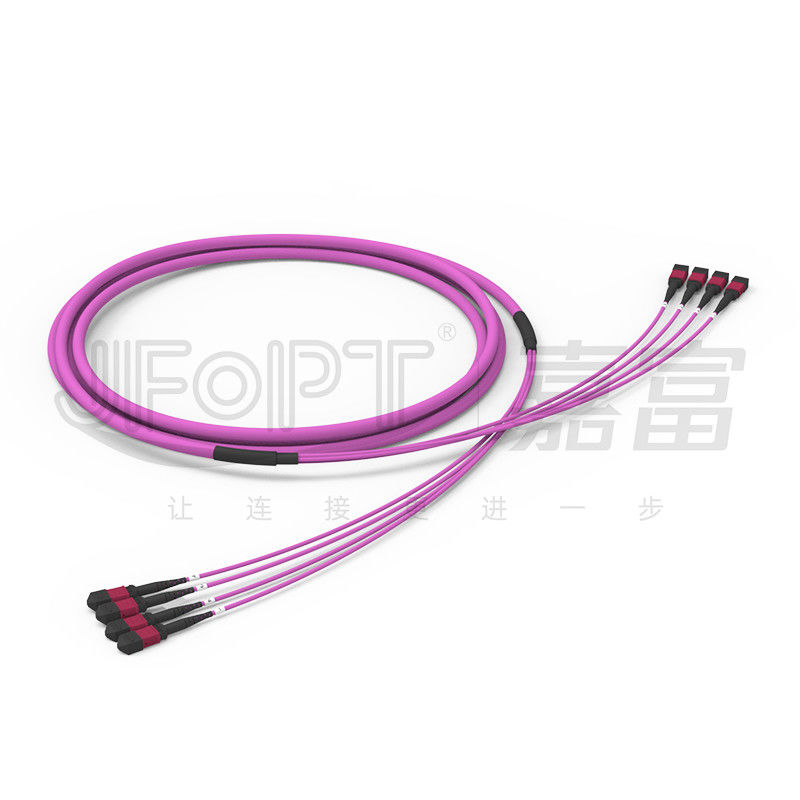

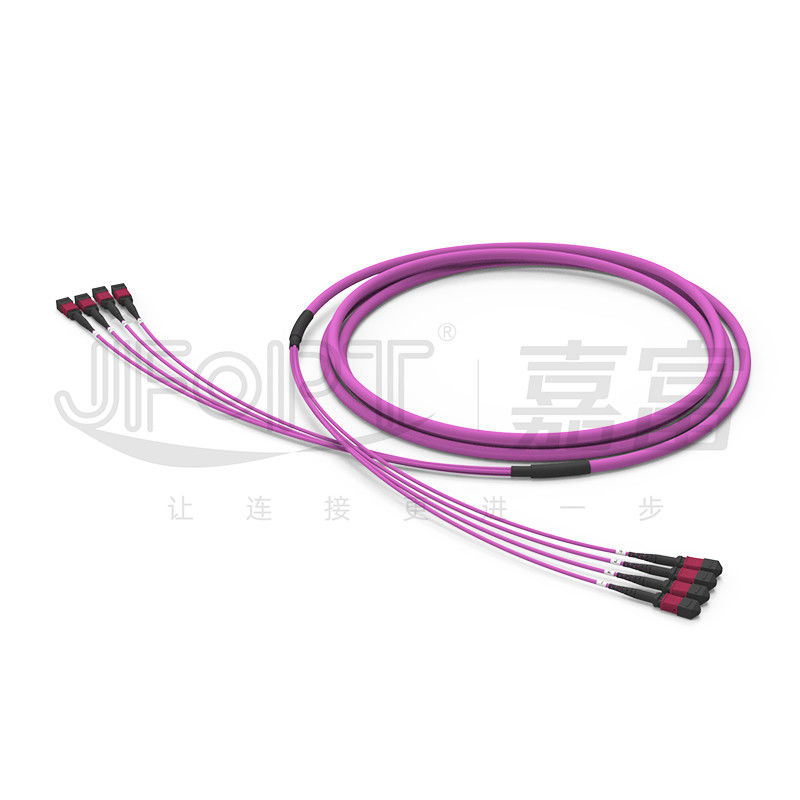

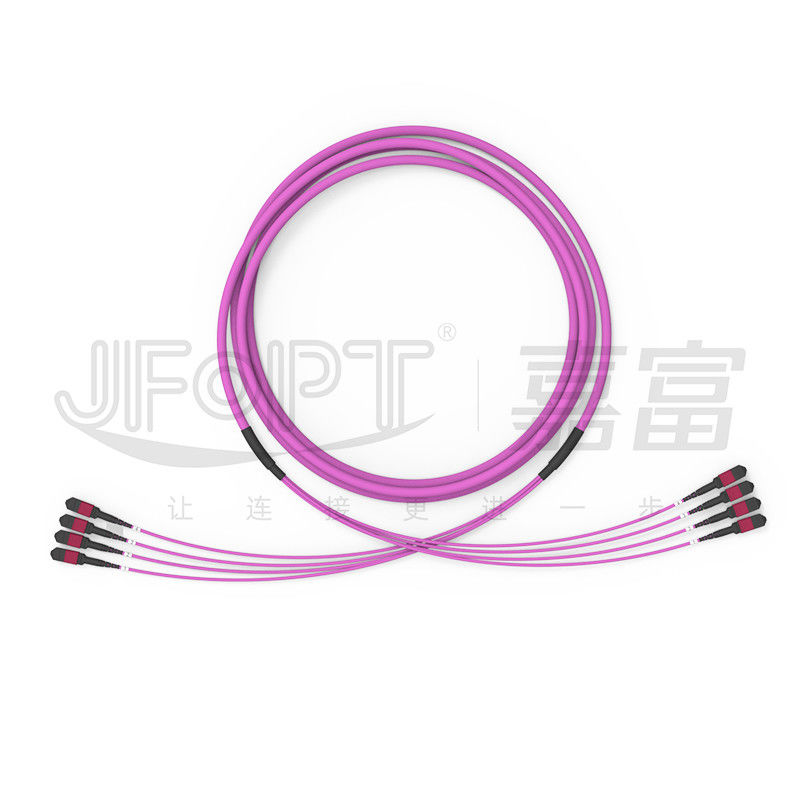

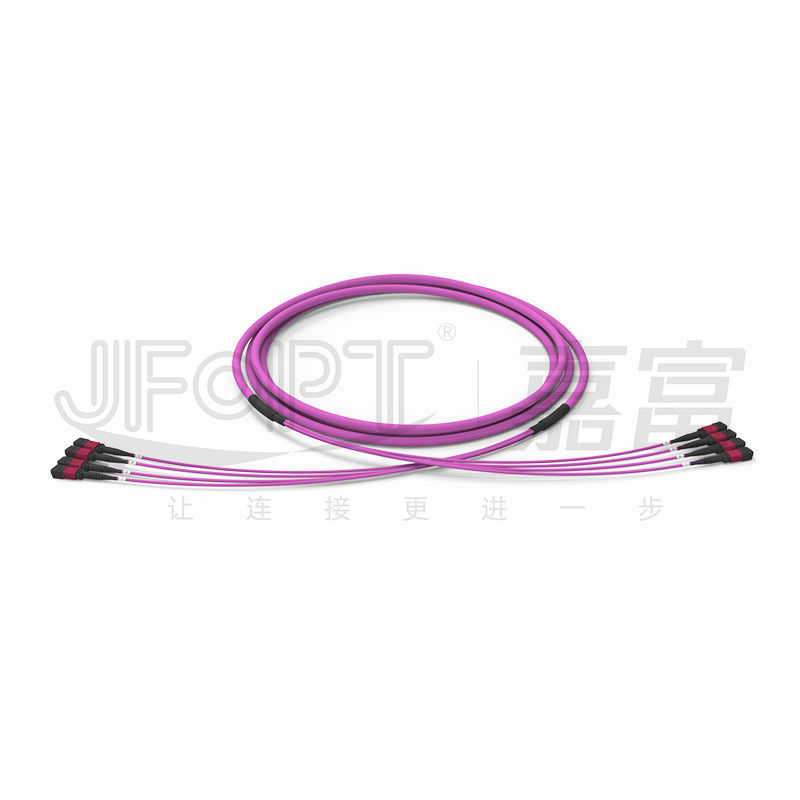

एमपीओ ट्रंक केबल 48 कोर 4 - यूनिट बैकबोन जम्पर ओएम4 वायलेट पर्पल 0.5 मीटर शाखा पुलिंग आई के साथ
एमपीओ 48-कोर 4-यूनिट ओएम4 बैकबोन फाइबर जम्पर में प्रत्येक छोर पर 12 फाइबर के साथ 4 एमपीओ कनेक्टर हैं।प्रत्येक सिरे पर 4 सिरे वाली शाखाएँ हैं जो जालीदार पुलिंग-आई किट से लिपटी हुई हैं।पुलिंग-आई किट की जाली का सिरा बैकबोन जम्पर से जुड़ा होता है, और जब कर्षण लगाया जाता है, तो जाल को कड़ा कर दिया जाएगा, घर्षण के माध्यम से बैकबोन जम्पर के बाहरी जैकेट पर खींचने वाले बल को वितरित किया जाएगा, जिससे क्षति की संभावना कम हो जाएगी। शाखा संरचना.JFOPT OM4 बैकबोन जंपर्स विभिन्न रंगों में उपलब्ध हैं और इन्हें कनेक्टर रंगों से मेल खाने के लिए अनुकूलित भी किया जा सकता है, जो एक एकीकृत और सौंदर्यपूर्ण रूप से मनभावन उपस्थिति सुनिश्चित करता है।
* विशेषताएँ
|
① उच्च गुणवत्ता वाले मोड़-असंवेदनशील OM4 फाइबर कोर का उपयोग करता है |
②40/100जी अनुप्रयोगों में इनडोर कनेक्शन के लिए उपयुक्त |
||||
|
|
|
||||
|
③ एक पुलिंग-आई किट शामिल है |
④ कोई शाखा संरचना नहीं, अधिक स्थिर बल संचरण प्रदान करती है |
||||
|
|
|
||||
* अनुप्रयोग
1.डेटा सेंटर रूम वायरिंग।
2.40G/100G ऑप्टिकल संचार प्रणाली, QSFP ऑप्टिकल मॉड्यूल।
3.फाइबर ऑप्टिक संचार प्रणाली, केबल टीवी नेटवर्क, दूरसंचार नेटवर्क।
4.लोकल एरिया नेटवर्क (LAN), वाइड एरिया नेटवर्क (WAN), FTTx।
* एमपीओ कनेक्टर पैरामीटर्स
|
कनेक्टर प्रकार |
निविष्ट वस्तु का नुकसान |
हारकर लौटा |
|||
|
ठेठ |
अधिकतम |
||||
|
एमपीओ कनेक्टर |
एसएम मानक |
0.2dB |
0.75dB |
APC≥60dB |
|
|
एसएम कम हानि |
0.1dB |
0.35dB |
|||
|
एमएम मानक |
0.2dB |
0.6dB |
पीसी≥25dB |
||
|
एमएम कम हानि |
0.1dB |
0.35dB |
|||
|
पुरुष महिला |
पुरुष: पिन के साथ, महिला: बिना पिन के |
||||
* 3डी ज्यामितीय पैरामीटर
|
सामान |
अधिकतम |
मिन |
||
|
वक्रता की त्रिज्या (मिमी) |
एक्स |
2000 |
-10000 |
|
|
वाई |
- |
5 |
||
|
कोण (°) |
एक्स |
0.15 |
-0.15 |
|
|
वाई(एपीसी) |
8.2 |
7.8 |
||
|
वाई(पीसी) |
0.2 |
-0.2 |
||
|
ऑप्टिकल कोर की वक्रता का त्रिज्या (मिमी) |
- |
1 |
||
|
फाइबर ऊंचाई (एनएम) |
3500 |
1000 |
||
|
आसन्न फाइबर की ऊंचाई का अंतर (एनएम) |
500 |
एन/ए |
||
|
अधिकतम नकारात्मक समतलीय (एनएम) |
300 |
एन/ए |
||
*केबल पैरामीटर्स
|
वस्तु |
पैरामीटर |
||||||
|
फाइबर प्रकार |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
फाइबर गिनती |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
इकाई की गिनती |
12 कोर/यूनिट |
12 कोर/यूनिट |
12 कोर/यूनिट |
12 कोर/यूनिट |
12 कोर/यूनिट |
12 कोर/यूनिट |
24 कोर/यूनिट |
|
केंद्रीय शक्ति सदस्य |
/ |
/ |
एफआरपी |
||||
|
उप-केबल इकाई बाहरी व्यास |
3.0 मिमी |
||||||
|
सब-केबल यूनिट जैकेट सामग्री |
पीवीसी / एलएसजेडएच |
||||||
|
सब-केबल यूनिट जैकेट का रंग |
पीला/नारंगी/हरा/हीदर बैंगनी/अनुकूलन |
||||||
|
सब-केबल यूनिट स्ट्रेंथ सदस्य |
अरामिड सूत |
||||||
|
बाहरी जैकेट का व्यास |
9.5 मिमी |
9.5 मिमी |
11.5 मिमी |
13.5 मिमी |
17.0 मिमी |
||
|
बाहरी जैकेट सामग्री |
पीवीसी / एलएसजेडएच |
||||||
|
बाहरी जैकेट का रंग |
पीला/नारंगी/हरा/हीदर बैंगनी/अनुकूलन |
||||||
|
तन्यता ताकत (दीर्घकालिक) |
300N |
200N |
400N |
800एन |
1600एन |
||
|
तन्यता ताकत (अल्पकालिक) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
क्रश प्रतिरोध (दीर्घकालिक) |
300N/10 सेमी |
||||||
|
क्रश प्रतिरोध (अल्पकालिक) |
1000N/10 सेमी |
||||||
|
न्यूनतम झुकने त्रिज्या (गतिशील) |
20डी |
||||||
|
न्यूनतम झुकने त्रिज्या (स्थिर) |
10डी |
||||||
|
परिचालन तापमान |
-20~60℃ |
||||||
|
भंडारण तापमान |
-20~60℃ |
||||||
|
आग दर्ज़ा |
ओएफएन/ओएफएनआर/ओएफएनपी |
||||||
*कनेक्टर रंग विकल्प
|
एमपीओ कनेक्टर |
||||
|
एस.एम |
हरा |
पीला |
||
|
संदर्भ रंग संख्या पैनटोन 2270सी |
संदर्भ रंग संख्या पैनटोन 100सी |
|||
|
|
|
|||
|
मिमी |
बेज |
पानी |
||
|
संदर्भ रंग संख्या पैनटोन 7534सी |
संदर्भ रंग संख्या पैनटोन 2226सी |
|||
|
|
|
|||
|
बैंगनी |
- |
|||
|
संदर्भ रंग संख्या पैनटोन 7641सी |
||||
|
|
||||
* बूट होने के तरीके
|
एमपीओ बूट |
||||
|
प्रकार |
विनिर्देश |
लागू केबल |
चित्र |
चित्र |
|
गोल बूट |
3.0 बूट लंबाई 33 मिमी |
3.0/3.2 |
|
|
|
3.0 बूट लंबाई 17 मिमी |
3.0/3.2 |
|
|
|
|
चौकोर बूट |
3.0 बूट लंबाई 25 मिमी |
3.0/3.2 |
|
|
|
टैब खींचें |
सभी बूटों के लिए सार्वभौमिक |
सार्वभौमिक |
|
|
* ध्रुवीयता चयन
|
12एफ पैच कॉर्ड |
||||
|
|
* उत्पाद पैकेजिंग
|
|
|
|
गाढ़ा एंटी-स्टैटिक बैग |
गाढ़ा गत्ते का डिब्बा |
* फैक्टरी ताकत
|
पेशेवर: जेएफओपीटी ने 10 से अधिक वर्षों से एमपीओ जंपर्स के उत्पादन पर ध्यान केंद्रित किया है।पेशेवर तकनीक और प्रथम श्रेणी ब्रांड उपकरण (SUMIX/JRG/OPTOTEST) के पूरे सेट के साथ, यह उच्च-गुणवत्ता, उच्च-प्रदर्शन वाले MPO जंपर्स का उत्पादन कर सकता है। |
|
||||
|
विनिर्माण क्षमता: जेएफओपीटी के पास 5 एमपीओ उत्पादन लाइनें हैं, जो ग्राहकों की मांगों को पूरा करने के लिए बड़ी मात्रा में एमपीओ ट्रंक केबल के तेजी से और कुशल उत्पादन की अनुमति देती हैं। |
|
||||
|
गुणवत्ता नियंत्रण: जेएफओपीटी पेशेवर गुणवत्ता निरीक्षण और निगरानी के साथ, कच्चे माल से लेकर उत्पादन प्रक्रियाओं तक हर चरण में सख्त गुणवत्ता नियंत्रण उपायों को लागू करता है।हम उत्पाद की गुणवत्ता सुनिश्चित करने के लिए 100% 3डी इंटरफेरोमीटर परीक्षण/रिटर्न लॉस परीक्षण/एंड-फेस निरीक्षण करते हैं। |
|
||||
|
मानक निर्धारित करना: जेएफओपीटी उत्पाद की स्थिरता और प्रदर्शन स्थिरता सुनिश्चित करने के लिए उपयोगकर्ता की जरूरतों के अनुसार एमपीओ जम्पर उत्पादन मानकों को तैयार और सख्ती से लागू कर सकता है। |
|
||||
|
तकनीकी नवाचार: जेएफओपीटी तकनीकी नवाचार पर ध्यान केंद्रित करता है और अधिक उन्नत कार्यों और उच्च प्रदर्शन के साथ एमपीओ जंपर्स को लगातार विकसित करने के लिए एक पेशेवर आर एंड डी टीम है। |
|
||||
|
सेवा और तकनीकी सहायता: जेएफओपीटी ग्राहकों की जरूरतों को पूरा करने और ग्राहकों की संतुष्टि सुनिश्चित करने के लिए तकनीकी परामर्श, उत्पाद अनुशंसा, बिक्री के बाद रखरखाव आदि सहित व्यापक पूर्व-बिक्री और बिक्री के बाद की सेवाएं प्रदान करता है। |
|
||||
* बारंबार प्रश्नोत्तर
1.एमपीओ जंपर्स को कस्टमाइज़ करते समय किन मुद्दों पर ध्यान देना चाहिए?
एमपीओ जंपर की लंबाई/केबल सामग्री/फाइबर प्रकार और कोर की संख्या/कनेक्टर पुरुष/महिला/इन्सर्ट लॉस मानक/रंग/लेबल और अन्य अनुकूलित आवश्यकताएं।
2. हमारा एमपीओ जम्पर स्थिर पैरामीटर कैसे सुनिश्चित करता है?
जेएफओपीटी के एमपीओ जंपर ने 3डी इंटरफेरेंस टेस्ट को 100% पास किया और स्थिर मापदंडों को सुनिश्चित करने के लिए इंसर्शन रिटर्न लॉस टेस्ट को 100% पास किया।
3. हमारा नेतृत्व समय?
हम प्रति माह 30000+ एमपीओ कनेक्टर का उत्पादन कर सकते हैं, जो आपके तेज़ शिपमेंट की पूरी गारंटी दे सकता है।
4.हम अन्य कौन से एमपीओ व्युत्पन्न उत्पाद बनाते हैं?
हम एमपीओ से संबंधित उत्पाद जैसे एमपीओ सर्किट ब्रेकर/एमपीओ एटेन्यूएटर/एमपीओ पुरुष-से-महिला संक्रमण कनेक्टर/एमटी जम्पर वायर का भी उत्पादन कर सकते हैं।
