उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
JFOPT
प्रमाणन:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
मॉडल संख्या:
एमपीओ / पीसी - एमपीओ / पीसी 288सी ओएम3-300 ओएनएनपी / ओएनएनआर
संपर्क करें

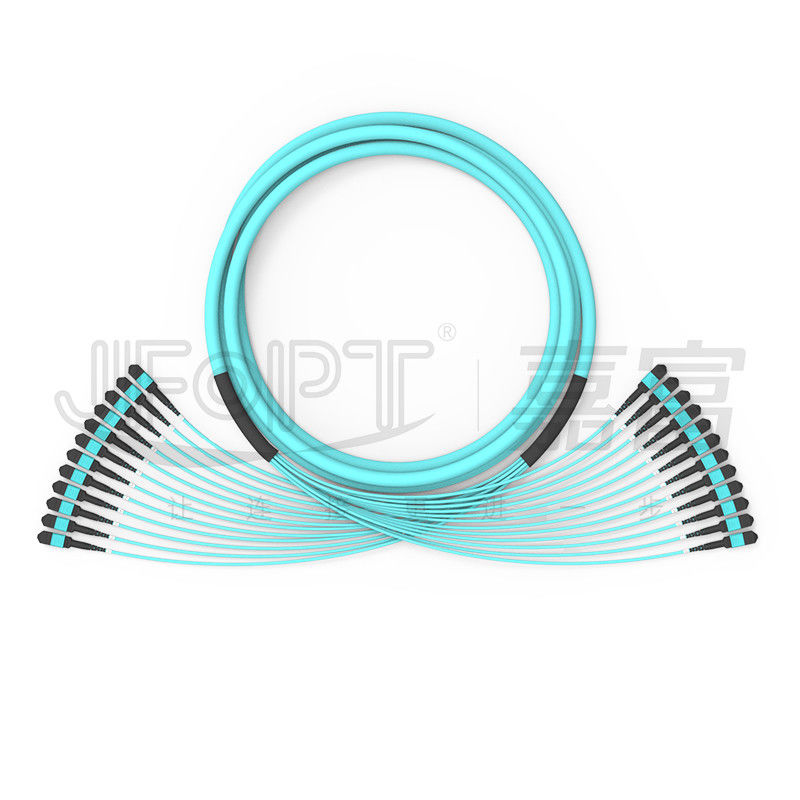

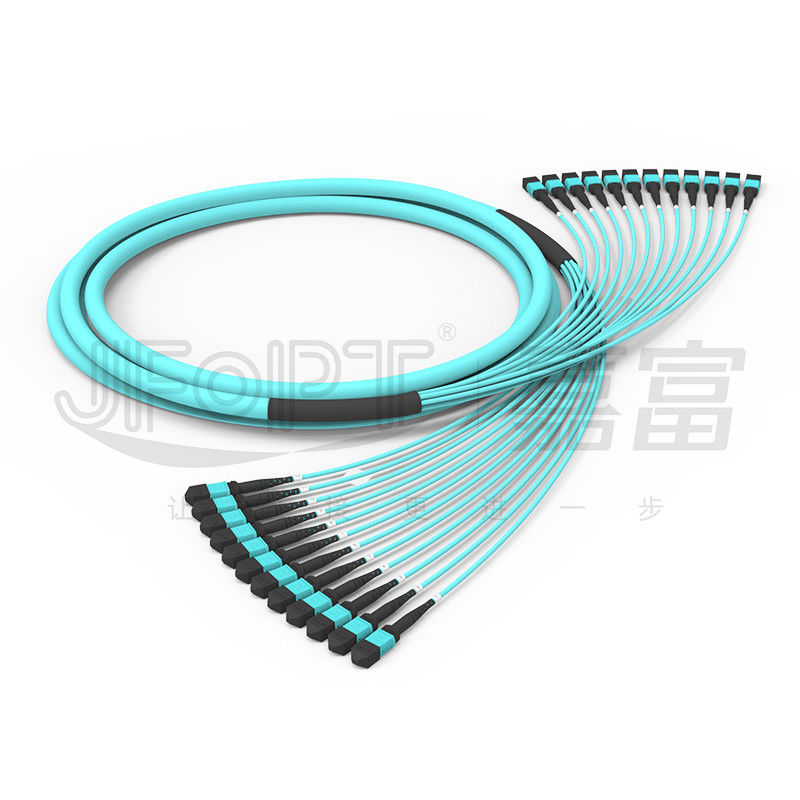

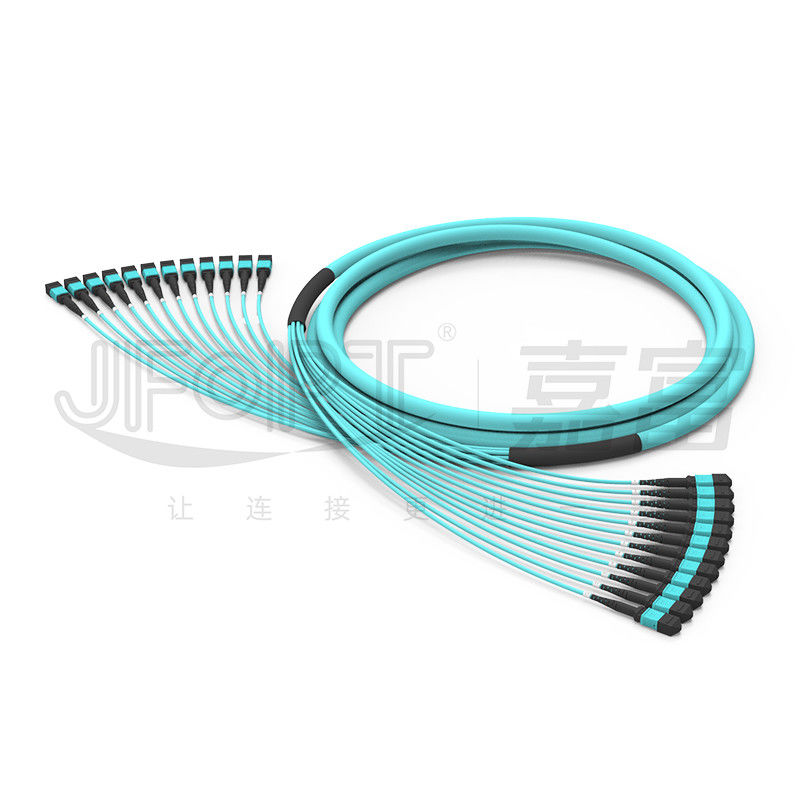

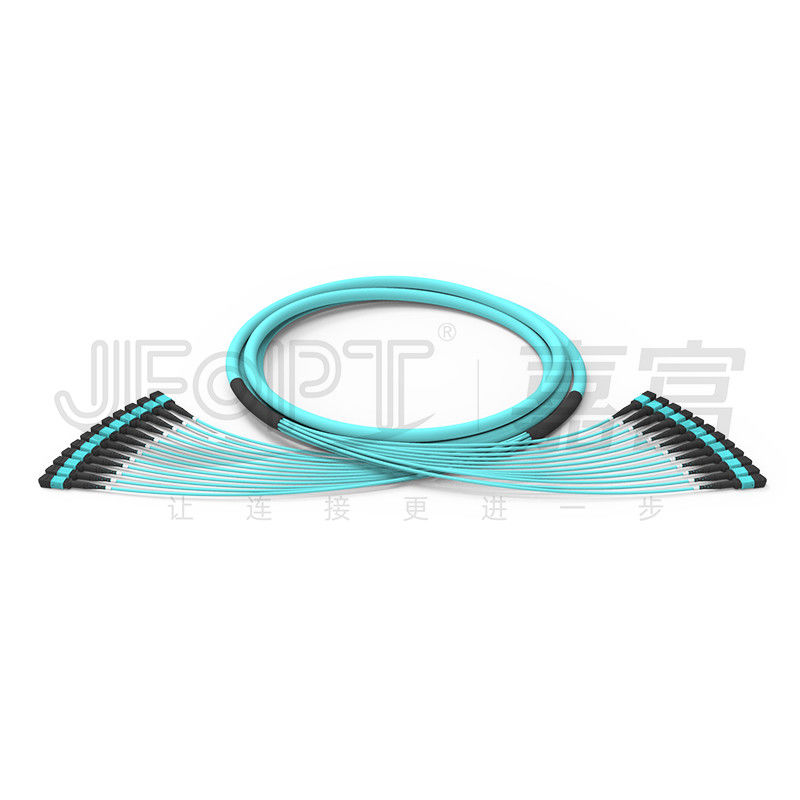

288 करोड़ 12 सब-यूनिट मल्टीमोड OM3 -300 OFNR OFNP MPO / PC ट्रंक पैच कॉर्ड
MPO मल्टीमोड OM3 288 कोर बैकबोन जम्पर उच्च-घनत्व वायरिंग केंद्रों के लिए उपयुक्त है।इसे आम तौर पर 12 कोर मिनी केबल की 24 इकाइयों या 24 कोर मिनी केबल की 12 इकाइयों में विभाजित किया जाता है।प्रत्येक सबयूनिट मिनी केबल एक एमपीओ कनेक्टर से सुसज्जित है, और पूरे जम्पर में कोई शाखा नहीं है, जो अधिक स्थिर संरचना प्रदान करता है।हमारी कंपनी के एमपीओ कनेक्टर आयातित उपकरणों के एक पूरे सेट का उपयोग करके उत्पादित किए जाते हैं, और सभी कनेक्टर धूल-मुक्त कार्यशाला में 100% परीक्षण से गुजरते हैं।
* विशेषताएँ
|
① OFNP/OFNR ज्वाला मंदक रेटिंग |
② उच्च घनत्व और बड़ा स्थान प्रदान करता है |
||||
|
|
|
||||
|
③ उच्च गुणवत्ता वाले फाइबर और कनेक्टर स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करते हैं |
④ उच्च गुणवत्ता की गारंटी के लिए 100% 3डी उपकरण परीक्षण |
||||
|
|
|
||||
|
⑤ आसान स्थापना और सुविधाजनक कनेक्शन |
- |
||||
|
|
- |
||||
* अनुप्रयोग
1.डेटा सेंटर नेटवर्क केबलिंग।
2.40G/100G ऑप्टिकल संचार प्रणाली, QSFP ऑप्टिकल मॉड्यूल।
3.फाइबर ऑप्टिक संचार प्रणाली, केबल टीवी नेटवर्क, दूरसंचार नेटवर्क।
4.लोकल एरिया नेटवर्क (LAN), वाइड एरिया नेटवर्क (WAN), FTTx।
* एमपीओ कनेक्टर पैरामीटर्स
|
कनेक्टर प्रकार |
निविष्ट वस्तु का नुकसान |
हारकर लौटा |
|||
|
ठेठ |
अधिकतम |
||||
|
एमपीओ कनेक्टर |
एसएम मानक |
0.2dB |
0.75dB |
APC≥60dB |
|
|
एसएम कम हानि |
0.1dB |
0.35dB |
|||
|
एमएम मानक |
0.2dB |
0.6dB |
पीसी≥25dB |
||
|
एमएम कम हानि |
0.1dB |
0.35dB |
|||
|
पुरुष महिला |
पुरुष: पिन के साथ महिला: बिना पिन के |
||||
* 3डी ज्यामितीय पैरामीटर
|
सामान |
अधिकतम |
मिन |
||
|
वक्रता की त्रिज्या (मिमी) |
एक्स |
2000 |
-10000 |
|
|
वाई |
- |
5 |
||
|
कोण (°) |
एक्स |
0.15 |
-0.15 |
|
|
वाई(एपीसी) |
8.2 |
7.8 |
||
|
वाई(पीसी) |
0.2 |
-0.2 |
||
|
ऑप्टिकल कोर की वक्रता का त्रिज्या (मिमी) |
- |
1 |
||
|
फाइबर ऊंचाई (एनएम) |
3500 |
1000 |
||
|
आसन्न फाइबर की ऊंचाई का अंतर (एनएम) |
500 |
एन/ए |
||
|
अधिकतम नकारात्मक समतलीय (एनएम) |
300 |
एन/ए |
||
* केबल पैरामीटर
|
वस्तु |
पैरामीटर |
||||||
|
फाइबर प्रकार |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
फाइबर गिनती |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
उप-केबल |
12 कोर/यूनिट |
12 कोर/यूनिट |
12 कोर/यूनिट |
12 कोर/यूनिट |
12 कोर/यूनिट |
12 कोर/यूनिट |
24 कोर/यूनिट |
|
केंद्रीय शक्ति सदस्य |
/ |
/ |
एफआरपी |
||||
|
उप-केबल बाहरी व्यास |
3.0 मिमी |
||||||
|
उप-केबल जैकेट सामग्री |
पीवीसी/एलएसजेडएच |
||||||
|
उप-केबल जैकेट का रंग |
पीला/नारंगी/हरा/हीदर बैंगनी/अनुकूलन |
||||||
|
उप-केबल शक्ति सदस्य |
अरामिड सूत |
||||||
|
बाहरी जैकेट का व्यास |
9.5 मिमी |
9.5 मिमी |
11.5 मिमी |
13.5 मिमी |
17.0 मिमी |
||
|
बाहरी जैकेट सामग्री |
पीवीसी/एलएसजेडएच |
||||||
|
बाहरी जैकेट का रंग |
पीला/नारंगी/हरा/हीदर बैंगनी/अनुकूलन |
||||||
|
तन्यता ताकत (दीर्घकालिक) |
300N |
200N |
400N |
800एन |
1600एन |
||
|
तन्यता ताकत (अल्पकालिक) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
क्रश प्रतिरोध (दीर्घकालिक) |
300N/10 सेमी |
||||||
|
क्रश प्रतिरोध (अल्पकालिक) |
1000N/10 सेमी |
||||||
|
न्यूनतम झुकने त्रिज्या (गतिशील) |
20डी |
||||||
|
न्यूनतम झुकने त्रिज्या (स्थिर) |
10डी |
||||||
|
परिचालन तापमान |
-20~60℃ |
||||||
|
भंडारण तापमान |
-20~60℃ |
||||||
|
आग दर्ज़ा |
ओएफएन/ओएफएनआर/ओएफएनपी |
||||||
* कनेक्टर बूट चयन
|
एमपीओ बूट प्रकार |
||||
|
प्रकार |
विनिर्देश |
लागू केबल OD |
चित्र |
चित्र |
|
गोल बूट |
3.0 बूट एल=33मिमी |
3.0/3.2 |
|
|
|
3.0 बूट एल=17मिमी |
3.0/3.2 |
|
|
|
|
चौकोर बूट |
3.0 बूट एल=25मिमी |
3.0/3.2 |
|
|
|
पुश-पुल टैब |
सभी बूटों के लिए सार्वभौमिक |
सार्वभौमिक |
|
|
*कनेक्टर आवास रंग विकल्प
|
एमपीओ कनेक्टर |
||||
|
एकल मोड |
हरा |
पीला |
||
|
संदर्भ रंग संख्या पैनटोन 2270सी |
संदर्भ रंग संख्या पैनटोन 100सी |
|||
|
|
|
|||
|
बहुपद्वति |
बेज |
पानी |
||
|
संदर्भ रंग संख्या पैनटोन 7534सी |
संदर्भ रंग संख्या पैनटोन 2226सी |
|||
|
|
|
|||
|
बैंगनी |
- |
|||
|
संदर्भ रंग संख्या पैनटोन 7641सी |
||||
|
|
||||
* ध्रुवीयता चयन
|
12एफ पैच कॉर्ड |
||||
|
|
||||
|
24एफ पैच कॉर्ड |
||||
|
|
* उत्पाद पैकेजिंग
|
|
|
|
गाढ़ा एंटी-स्टैटिक बैग |
गाढ़ा गत्ते का डिब्बा |
* फैक्टरी ताकत
|
व्यावसायिकता: JFOPT 10 वर्षों से अधिक समय से MPO जंपर्स के उत्पादन पर ध्यान केंद्रित कर रहा है, पेशेवर विशेषज्ञता और शीर्ष पायदान उपकरणों (SUMIX/JRG/OPTOTEST) के एक पूरे सेट के साथ, उच्च गुणवत्ता और उच्च प्रदर्शन वाले MPO जंपर्स का उत्पादन कर सकता है। |
|
||||
|
विनिर्माण क्षमता: जेएफओपीटी के पास ग्राहकों की मांगों को पूरा करने के लिए जल्दी और कुशलता से बड़ी मात्रा में एमपीओ जंपर्स का उत्पादन करने के लिए 5 एमपीओ उत्पादन लाइनें और उपकरण हैं। |
|
||||
|
गुणवत्ता नियंत्रण: जेएफओपीटी पेशेवर गुणवत्ता निरीक्षण और निगरानी के साथ कच्चे माल की खरीद से लेकर उत्पादन प्रक्रियाओं तक हर चरण में सख्त गुणवत्ता नियंत्रण उपायों को लागू करता है।हम उत्पाद की गुणवत्ता सुनिश्चित करने के लिए 100% 3डी इंटरफेरोमीटर परीक्षण/रिटर्न लॉस परीक्षण/एंड-फेस निरीक्षण करते हैं। |
|
||||
|
मानक विकास: जेएफओपीटी उत्पाद की स्थिरता और प्रदर्शन स्थिरता सुनिश्चित करने के लिए ग्राहकों की आवश्यकताओं के आधार पर एमपीओ जम्पर उत्पादन मानकों का विकास और सख्ती से पालन कर सकता है। |
|
||||
|
तकनीकी नवाचार: जेएफओपीटी तकनीकी नवाचार पर जोर देता है और उसके पास एक पेशेवर आर एंड डी टीम है जो अधिक उन्नत और उच्च प्रदर्शन वाले एमपीओ जंपर्स विकसित करने के लिए समर्पित है। |
|
||||
|
सेवा और तकनीकी सहायता: जेएफओपीटी ग्राहकों की जरूरतों को पूरा करने और ग्राहकों की संतुष्टि सुनिश्चित करने के लिए तकनीकी परामर्श, उत्पाद सिफारिशें और बिक्री के बाद के रखरखाव सहित व्यापक बिक्री-पूर्व और बिक्री के बाद की सेवाएं प्रदान करता है। |
|
||||
* बारंबार प्रश्नोत्तर
1.एमपीओ जंपर्स को अनुकूलित करते समय किन मुद्दों पर विचार किया जाना चाहिए?
जम्पर की लंबाई / केबल सामग्री / फाइबर प्रकार और फाइबर गिनती / एमपीओ पुरुष या महिला / सम्मिलन हानि मानक / रंग आवश्यकताएं / लेबल और अनुकूलन अनुरोध।
2. हम अपने एमपीओ जंपर्स के लिए स्थिर पैरामीटर कैसे सुनिश्चित करते हैं?
जेएफओपीटी के एमपीओ जंपर्स स्थिर मापदंडों को सुनिश्चित करते हुए 100% 3डी इंटरफेरोमीटर परीक्षण और 100% आईएल एंड आरएल परीक्षण से गुजरते हैं।
3. हमारी डिलीवरी लीड टाइम क्या है?
हमारी मासिक उत्पादन क्षमता 30,000+ एमपीओ कनेक्टर्स की है, जो शीघ्र वितरण सुनिश्चित करती है।
4. हम एमपीओ से संबंधित अन्य कौन से उत्पाद पेश करते हैं?
एमपीओ जंपर्स के अलावा, हम एमपीओ लूपबैक, एमपीओ एटेन्यूएटर्स, एमपीओ पुरुष से महिला एडाप्टर, एमटी जंपर्स और अन्य एमपीओ संबंधित उत्पाद भी बनाते हैं।
