उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
JFOPT
प्रमाणन:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
मॉडल संख्या:
एमपीओ 96सी ओएस2 जी657ए1 एलएल
संपर्क करें

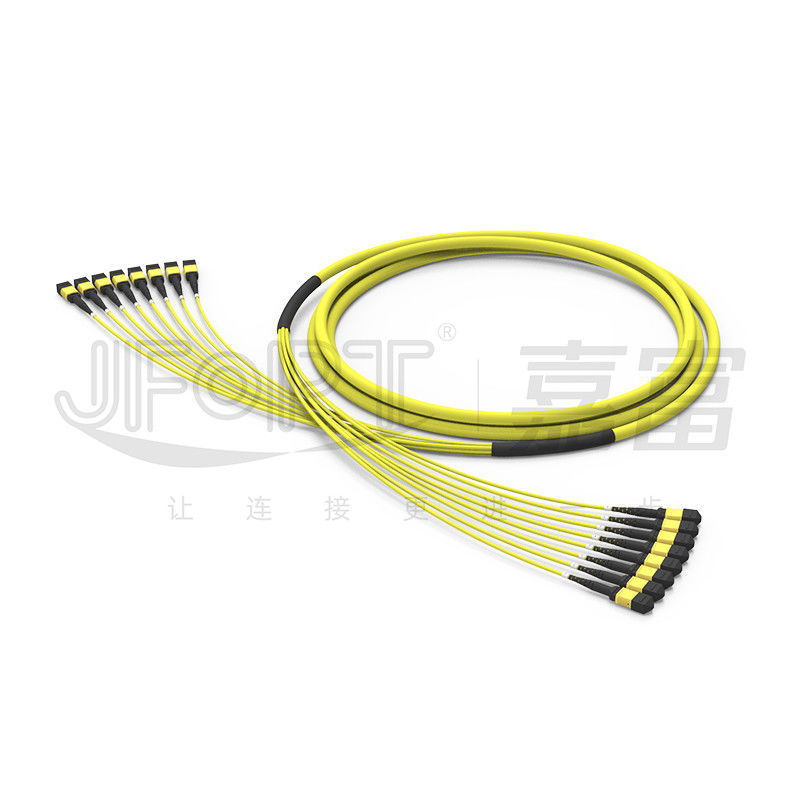

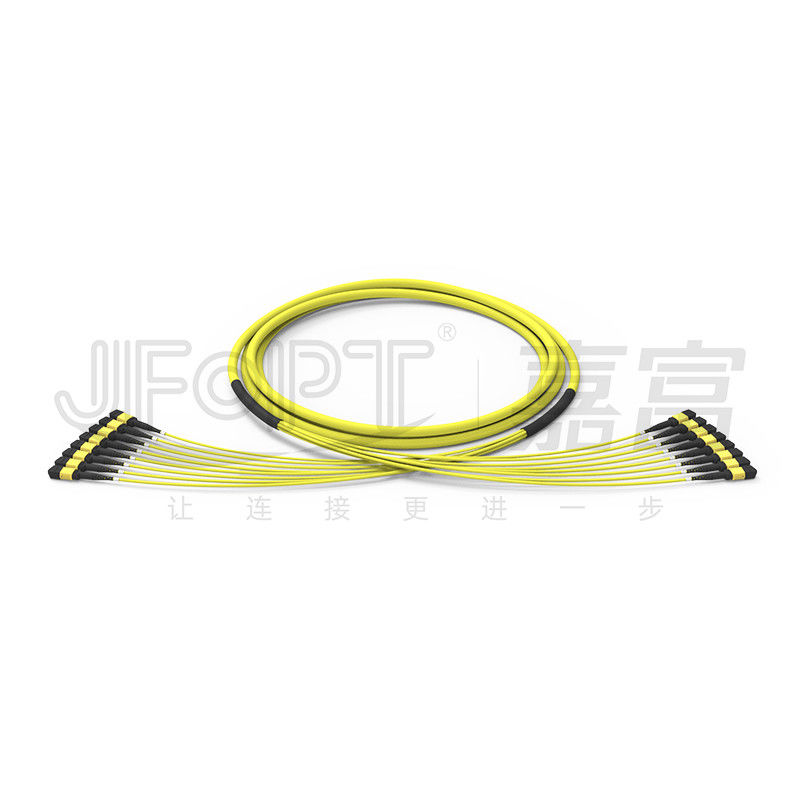

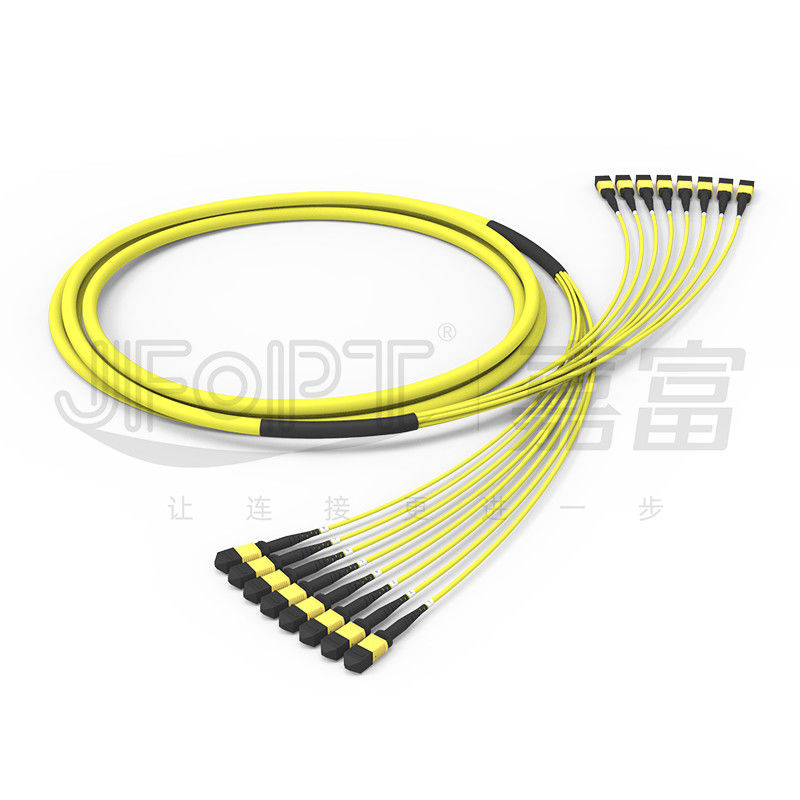

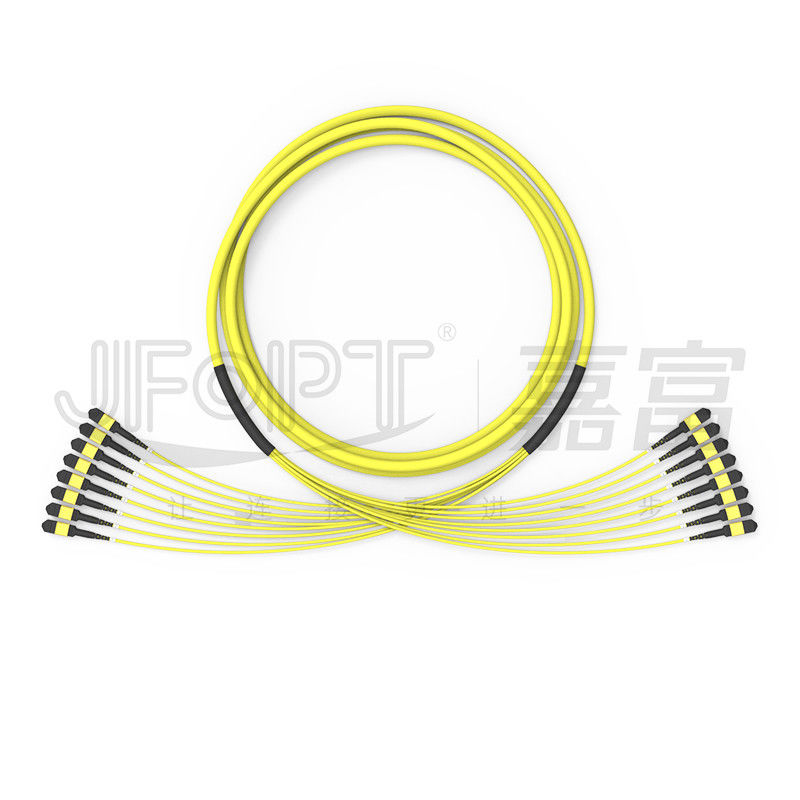

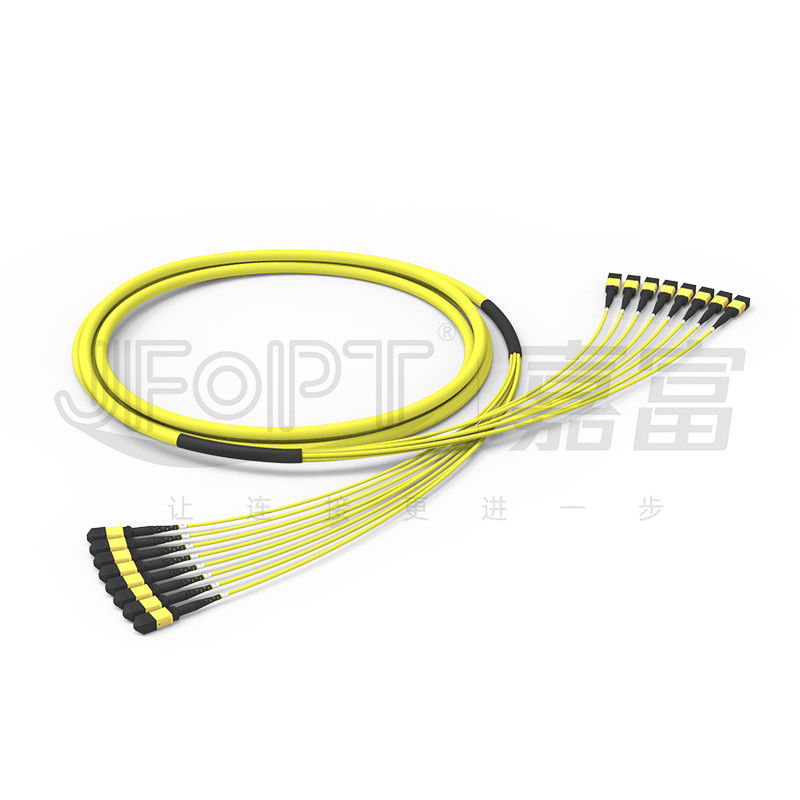

एमपीओ ट्रंक केबल 96-कोर 8-यूनिट 12 फाइबर प्रति यूनिट सिंगल-मोड OS2 लो लॉस IL ≤ 0.25dB G657A1 बेंड-असंवेदनशील फाइबर
एमपीओ फाइबर जम्पर एक मल्टी-कोर उच्च-घनत्व एकीकृत जम्पर है।96-कोर एमपीओ का उपयोग आमतौर पर डेटा केंद्रों में बैकबोन सिग्नल ट्रांसमिशन के लिए किया जाता है।जेएफओपीटी द्वारा प्रदान की गई 96-कोर एमपीओ ट्रंक केबल एक सबयूनिट संरचना केबल का उपयोग करती है, और ग्राहक प्रति सबयूनिट 12 फाइबर या 24 फाइबर के बीच चयन कर सकते हैं।जेएफओपीटी द्वारा निर्मित एमपीओ ट्रंक केबल प्रति सबयूनिट 24 फाइबर हैं और तैनाती के लिए 24-कोर एमपीओ मॉड्यूल बॉक्स से सुसज्जित किया जा सकता है।जेएफओपीटी से एमपीओ कनेक्टर को पुरुष/महिला और मानक/कम-नुकसान विकल्पों के साथ अनुकूलित किया जा सकता है।कम-नुकसान वाले कनेक्टर व्यापक रूप से डेटा केंद्रों में उपयोग किए जाते हैं, जो G657A1 बेंड-असंवेदनशील सिंगल-मोड फाइबर के साथ समाप्त होते हैं।ट्रंक केबल आम तौर पर एक महिला कनेक्टर से सुसज्जित होती है और इसे मॉड्यूल बॉक्स पर एक पुरुष कनेक्टर से जोड़ा जा सकता है (पुरुष कनेक्टर में एक गाइड पिन होता है, और महिला कनेक्टर में एक गाइड छेद होता है)।
* विशेषताएँ
|
① उच्च-घनत्व कनेक्टिविटी, प्रभावी ढंग से स्थान की बचत और लागत को कम करना |
②त्वरित इंस्टालेशन टूललेस, तैनाती और रखरखाव के लिए सुविधाजनक |
||||
|
|
|
||||
|
③ लचीली केबलिंग, विभिन्न परिदृश्यों के आधार पर सीधे कनेक्शन या शाखाकरण की अनुमति देती है |
④मानक इंटरफ़ेस, आसान इंटरकनेक्शन सक्षम करता है |
||||
|
|
|
||||
|
ट्रांसमिशन प्रदर्शन सुनिश्चित करने के लिए JFOPT फैक्ट्री में 100% परीक्षण किया गया |
- |
||||
|
|
- |
||||
* अनुप्रयोग
1.डेटा सेंटर नेटवर्क केबलिंग।
2.40G/100G ऑप्टिकल संचार प्रणाली, QSFP ऑप्टिकल मॉड्यूल।
3.फाइबर ऑप्टिक संचार प्रणाली, केबल टीवी नेटवर्क, दूरसंचार नेटवर्क।
4.लोकल एरिया नेटवर्क (LAN), वाइड एरिया नेटवर्क (WAN), FTTx।
* एमपीओ कनेक्टर पैरामीटर्स
|
कनेक्टर प्रकार |
निविष्ट वस्तु का नुकसान |
हारकर लौटा |
|||
|
ठेठ |
अधिकतम |
||||
|
एमपीओ कनेक्टर |
एसएम मानक |
0.2dB |
0.75dB |
APC≥60dB |
|
|
एसएम कम हानि |
0.1dB |
0.35dB |
|||
|
एमएम मानक |
0.2dB |
0.6dB |
पीसी≥25dB |
||
|
एमएम कम हानि |
0.1dB |
0.35dB |
|||
|
पुरुष महिला |
पुरुष: पिन के साथ महिला: बिना पिन के |
||||
* 3डी ज्यामितीय पैरामीटर
|
सामान |
अधिकतम |
मिन |
||
|
वक्रता की त्रिज्या (मिमी) |
एक्स |
2000 |
-10000 |
|
|
वाई |
- |
5 |
||
|
कोण (°) |
एक्स |
0.15 |
-0.15 |
|
|
वाई(एपीसी) |
8.2 |
7.8 |
||
|
वाई(पीसी) |
0.2 |
-0.2 |
||
|
ऑप्टिकल कोर की वक्रता का त्रिज्या (मिमी) |
- |
1 |
||
|
फाइबर ऊंचाई (एनएम) |
3500 |
1000 |
||
|
आसन्न फाइबर की ऊंचाई का अंतर (एनएम) |
500 |
एन/ए |
||
|
अधिकतम नकारात्मक समतलीय (एनएम) |
300 |
एन/ए |
||
* केबल पैरामीटर
|
वस्तु |
पैरामीटर |
||||||
|
फाइबर प्रकार |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
फाइबर गिनती |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
इकाई की गिनती |
12 कोर/यूनिट |
12 कोर/यूनिट |
12 कोर/यूनिट |
12 कोर/यूनिट |
12 कोर/यूनिट |
12 कोर/यूनिट |
24 कोर/यूनिट |
|
केंद्रीय शक्ति सदस्य |
/ |
/ |
एफआरपी |
||||
|
उप-केबल इकाई बाहरी व्यास |
3.0 मिमी |
||||||
|
सब-केबल यूनिट जैकेट सामग्री |
पीवीसी/एलएसजेडएच |
||||||
|
सब-केबल यूनिट जैकेट का रंग |
पीला/नारंगी/हरा/हीदर बैंगनी/अनुकूलन |
||||||
|
सब-केबल यूनिट स्ट्रेंथ सदस्य |
अरामिड सूत |
||||||
|
बाहरी जैकेट का व्यास |
9.5 मिमी |
9.5 मिमी |
11.5 मिमी |
13.5 मिमी |
17.0 मिमी |
||
|
बाहरी जैकेट सामग्री |
पीवीसी/एलएसजेडएच |
||||||
|
बाहरी जैकेट का रंग |
पीला/नारंगी/हरा/हीदर बैंगनी/अनुकूलन |
||||||
|
तन्यता ताकत (दीर्घकालिक) |
300N |
200N |
400N |
800एन |
1600एन |
||
|
तन्यता ताकत (अल्पकालिक) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
क्रश प्रतिरोध (दीर्घकालिक) |
300N/10 सेमी |
||||||
|
क्रश प्रतिरोध (अल्पकालिक) |
1000N/10 सेमी |
||||||
|
न्यूनतम झुकने त्रिज्या (गतिशील) |
20डी |
||||||
|
न्यूनतम झुकने त्रिज्या (स्थिर) |
10डी |
||||||
|
परिचालन तापमान |
-20~60℃ |
||||||
|
भंडारण तापमान |
-20~60℃ |
||||||
|
आग दर्ज़ा |
ओएफएन/ओएफएनआर/ओएफएनपी |
||||||
* कनेक्टर बूट चयन
|
एमपीओ बूट प्रकार |
||||
|
प्रकार |
विनिर्देश |
लागू केबल OD |
चित्र |
चित्र |
|
गोल बूट |
3.0 बूट एल=33मिमी |
3.0/3.2 |
|
|
|
3.0 बूट एल=17मिमी |
3.0/3.2 |
|
|
|
|
फ्लैट बूट |
3.0 बूट एल=25मिमी |
3.0/3.2 |
|
|
|
पुश-पुल टैब |
सभी बूटों के लिए सार्वभौमिक |
सार्वभौमिक |
|
|
*कनेक्टर रंग विकल्प
|
एमपीओ कनेक्टर |
||||
|
एकल मोड |
हरा |
पीला |
||
|
संदर्भ रंग संख्या पैनटोन 2270सी |
संदर्भ रंग संख्या पैनटोन 100सी |
|||
|
|
|
|||
|
बहुपद्वति |
बेज |
पानी |
||
|
संदर्भ रंग संख्या पैनटोन 7534सी |
संदर्भ रंग संख्या पैनटोन 2226सी |
|||
|
|
|
|||
|
बैंगनी |
- |
|||
|
संदर्भ रंग संख्या पैनटोन 7641सी |
||||
|
|
||||
* ध्रुवीयता चयन
|
12एफ पैच कॉर्ड |
||||
|
|
||||
|
24एफ पैच कॉर्ड |
||||
|
|
* उत्पाद पैकेजिंग
|
|
|
|
गाढ़ा एंटी-स्टैटिक बैग |
गाढ़ा गत्ते का डिब्बा |
* फैक्टरी ताकत
|
विशेषज्ञता: जेएफओपीटी पेशेवर विशेषज्ञता और शीर्ष-ब्रांड उपकरण (SUMIX/JRG/OPTOTEST) के एक पूरे सेट के साथ 10 वर्षों से अधिक समय से एमपीओ जंपर्स के उत्पादन पर ध्यान केंद्रित कर रहा है, जो उच्च गुणवत्ता, उच्च प्रदर्शन वाले एमपीओ जंपर्स के उत्पादन को सक्षम बनाता है। |
|
||||
|
विनिर्माण क्षमता: जेएफओपीटी के पास ग्राहकों की मांगों को पूरा करने के लिए जल्दी और कुशलता से बड़ी मात्रा में एमपीओ जंपर्स का उत्पादन करने के लिए 5 एमपीओ उत्पादन लाइनें और उपकरण हैं। |
|
||||
|
गुणवत्ता नियंत्रण: जेएफओपीटी पूरे कच्चे माल और उत्पादन प्रक्रिया में सख्त गुणवत्ता नियंत्रण लागू करता है, जिसमें हर चरण पर पेशेवर गुणवत्ता निरीक्षण और निगरानी होती है, जिसमें उत्पाद की गुणवत्ता सुनिश्चित करने के लिए 100% 3डी हस्तक्षेप परीक्षण, सम्मिलन हानि परीक्षण और अंत-चेहरा निरीक्षण शामिल है। |
|
||||
|
सेवा और तकनीकी सहायता: जेएफओपीटी उत्पाद की स्थिरता और प्रदर्शन स्थिरता सुनिश्चित करने के लिए ग्राहकों की आवश्यकताओं के आधार पर एमपीओ जम्पर उत्पादन मानकों का विकास और सख्ती से पालन कर सकता है। |
|
||||
|
तकनीकी नवाचार: जेएफओपीटी तकनीकी नवाचार पर जोर देता है और उसके पास एक पेशेवर आर एंड डी टीम है जो अधिक उन्नत और उच्च प्रदर्शन वाले एमपीओ जंपर्स विकसित करने के लिए समर्पित है। |
|
||||
|
सेवा और तकनीकी सहायता: जेएफओपीटी ग्राहकों की जरूरतों को पूरा करने और ग्राहकों की संतुष्टि सुनिश्चित करने के लिए तकनीकी परामर्श, उत्पाद सिफारिशें और बिक्री के बाद के रखरखाव सहित व्यापक बिक्री-पूर्व और बिक्री के बाद की सेवाएं प्रदान करता है। |
|
||||
* बारंबार प्रश्नोत्तर
1.एमपीओ जंपर्स को अनुकूलित करते समय किन मुद्दों पर विचार किया जाना चाहिए?
जंपर की लंबाई / केबल सामग्री / फाइबर प्रकार और कोर गिनती / पुरुष या महिला कनेक्टर / सम्मिलन हानि मानक / रंग आवश्यकताएं / लेबल और अनुकूलन अनुरोध।
2. हम अपने एमपीओ जंपर्स के लिए स्थिर पैरामीटर कैसे सुनिश्चित करते हैं?
जेएफओपीटी के एमपीओ जंपर्स स्थिर मापदंडों को सुनिश्चित करते हुए 100% 3डी इंटरफेरोमीटर परीक्षण और 100% सम्मिलन हानि परीक्षण से गुजरते हैं।
3. हमारी डिलीवरी लीड टाइम क्या है?
हमारी मासिक उत्पादन क्षमता 30,000+ एमपीओ कनेक्टर्स की है, जो शीघ्र वितरण सुनिश्चित करती है।
4. हम एमपीओ से संबंधित अन्य कौन से उत्पाद पेश करते हैं?
एमपीओ जंपर्स के अलावा, हम एमपीओ लूपबैक, एमपीओ एटेन्यूएटर्स, एमपीओ पुरुष-से-महिला एडाप्टर, एमटी जंपर्स और अन्य एमपीओ-संबंधित उत्पाद भी बनाते हैं।
