उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
JFOPT
प्रमाणन:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
मॉडल संख्या:
MTP-MTP 16C OM3/4/5 3.0 LSZH Aque
संपर्क करें

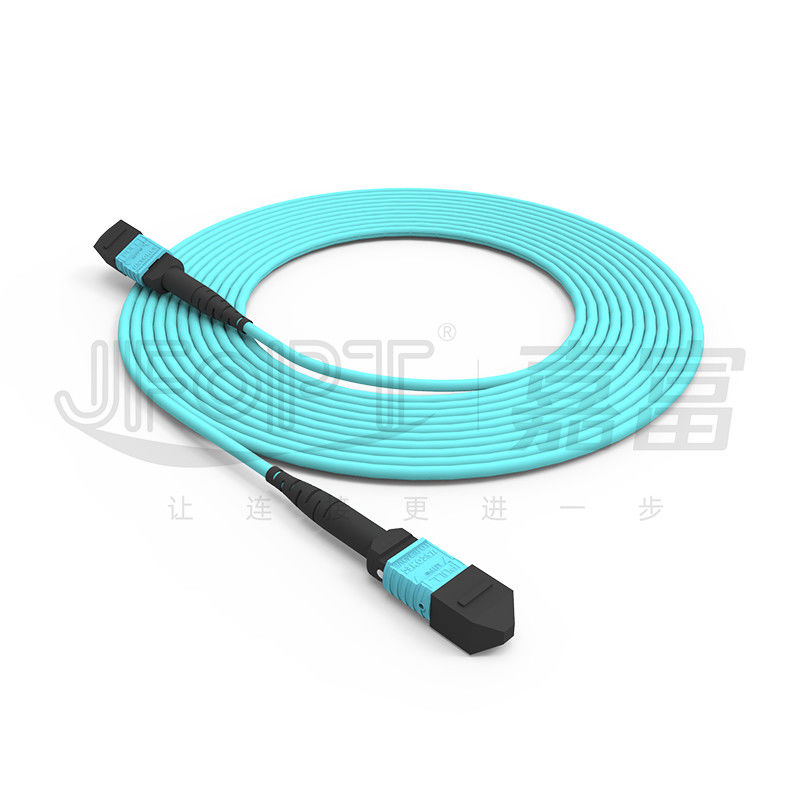

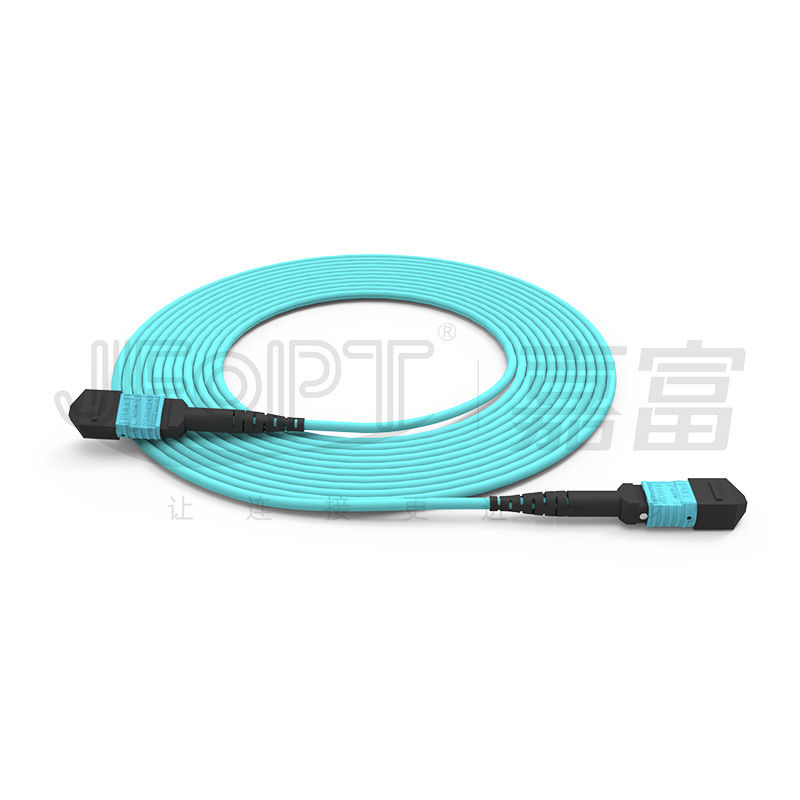

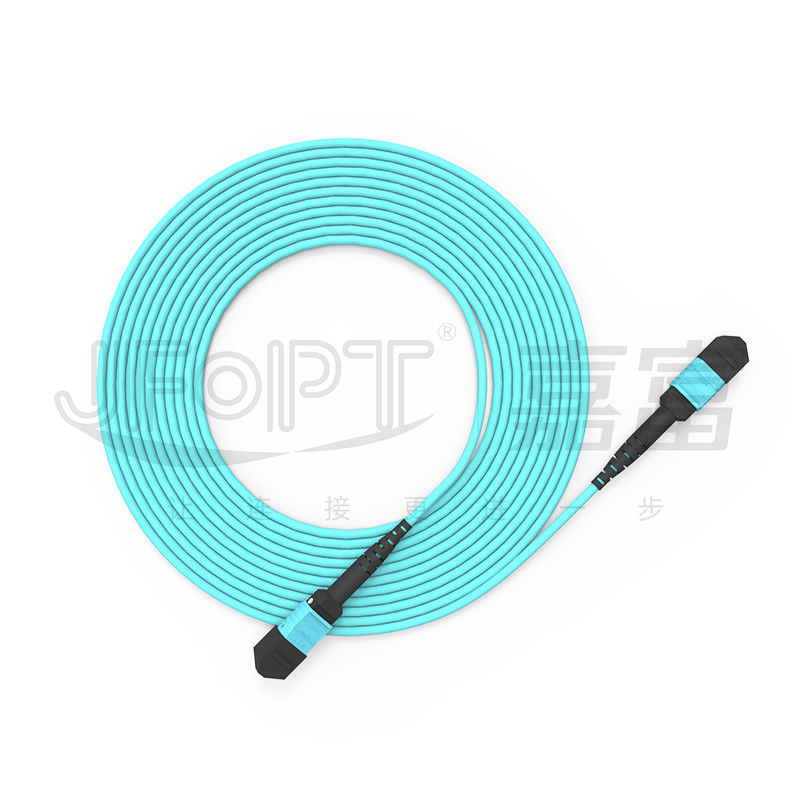

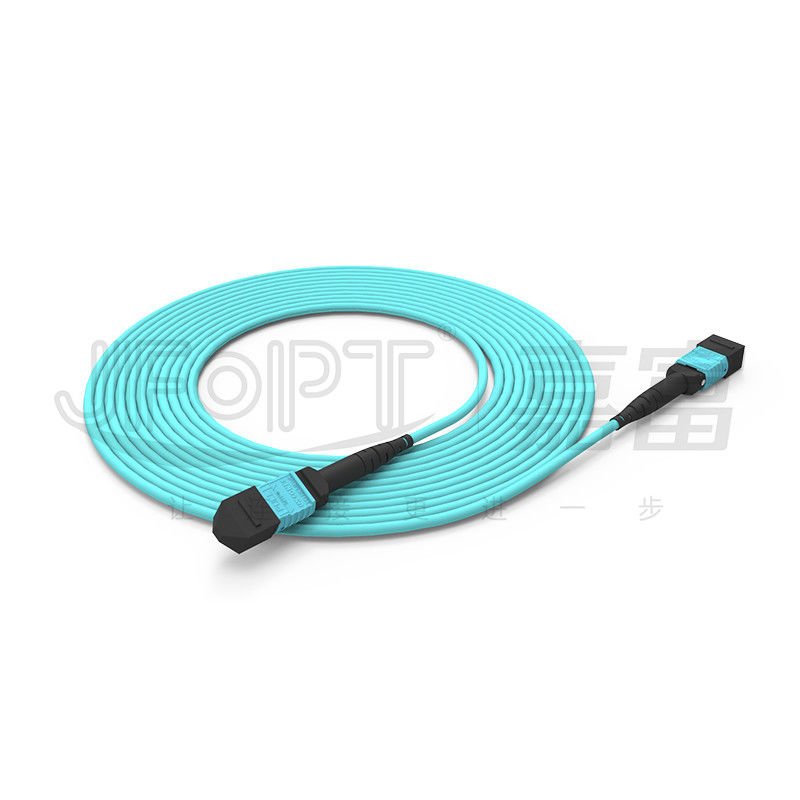

एमटीपी 16 कोर फाइबर जम्पर OM3 / OM4 / OM5 मल्टीमोड 3.0 LSZH एक्वा एमटीपी पैच कॉर्ड
जेएफओपीटी एमटीपी और एमटीपी प्रो दोनों यूएससीओएनईसी मूल आयातित कनेक्टर और फेरूल का उपयोग करते हैं, और यह सुनिश्चित करने के लिए 5-चरणीय पॉलिशिंग प्रक्रिया से गुजरते हैं कि कनेक्टर का प्रदर्शन आईईसी मानकों को पूरा करता है।डेटा सेंटर रूम और इमारतों के बीच कनेक्टिविटी के लिए एमटीपी-एमटीपी बैकबोन जंपर्स का व्यापक रूप से उपयोग किया जाता है।16 कोर एमटीपी कनेक्टर में एक की-अप/की-डाउन डिज़ाइन की सुविधा है, और जब एक समर्पित 16-कोर एमपीओ/एमटीपी एडाप्टर के साथ जोड़ा जाता है, तो यह एक ही केबल के भीतर 8 चैनलों के लिए सिग्नल ट्रांसमिशन को सक्षम बनाता है, जिससे फ्रंट पैनल स्पेस और वायरिंग वॉल्यूम काफी कम हो जाता है। .जेएफओपीटी के 16 कोर एमटीपी जंपर्स मिनी केबल या रिबन केबल का उपयोग करते हैं जो उच्च-तन्यता वाले आयातित एरामिड यार्न और वाईओएफसी या कॉर्निंग जैसे ब्रांडों के ओएम 3/ओएम 4/ओएम 5 फाइबर के साथ प्रबलित होते हैं, एक बिल्कुल नई बाहरी म्यान सामग्री के साथ जो लंबी उम्र, व्यापक अनुकूलन क्षमता प्रदान करता है। डेटा ट्रांसमिशन के लिए उच्च स्थिरता।
* विशेषताएँ
|
① 16 कोर फाइबर ऑप्टिक केबल कनेक्शन, एकल पंक्ति 16 कोर एमटीपी फेरूल |
ट्रांसमिशन स्थिरता को बढ़ाने के लिए मोड़-असंवेदनशील OM3/OM4/OM5 फाइबर से बना है |
||||
|
|
|
||||
|
③ विभिन्न बजट और हानि आवश्यकताओं को पूरा करने के लिए यूएससीओएनईसी मानक हानि और कम हानि वाले एमटीपी फेरूल के साथ उपलब्ध है |
④ ट्रांसमिशन प्रदर्शन सुनिश्चित करने के लिए 100% फ़ैक्टरी को समाप्त और परीक्षण किया गया |
||||
|
|
|
||||
|
⑤ उच्च घनत्व वाले वायरिंग वातावरण के लिए उपयुक्त |
⑥ 100% मूल आयातित कनेक्टर और फेरूल |
||||
|
|
|
||||
* अनुप्रयोग
1.फाइबर एक्सेस नेटवर्क।
2.फाइबर डेटा ट्रांसमिशन।
3.फाइबर संचार प्रणाली, केबल टीवी नेटवर्क, दूरसंचार नेटवर्क।
4.लोकल एरिया नेटवर्क (LAN), वाइड एरिया नेटवर्क (WAN), FTTx।
* एमटीपी कनेक्टर पैरामीटर
|
कनेक्टर प्रकार |
निविष्ट वस्तु का नुकसान |
हारकर लौटा |
|||
|
ठेठ |
अधिकतम |
||||
|
एमटीपी कनेक्टर |
एसएम मानक |
0.25dB |
0.5dB |
APC≥60dB |
|
|
एसएम कम हानि |
0.12dB |
0.25dB |
|||
|
एमएम मानक |
0.2dB |
0.45dB |
पीसी≥25dB |
||
|
एमएम कम हानि |
0.12dB |
0.25dB |
|||
|
पुरुष महिला |
पुरुष: पिन के साथ, महिला: बिना पिन के |
||||
* केबल पैरामीटर
|
सामान |
पैरामीटर |
|||
|
फाइबर प्रकार |
वैकल्पिक G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
फाइबर गिनती |
वैकल्पिक 8/12/16/24 |
|||
|
शक्ति सदस्य |
अरामिड सूत |
|||
|
बाहरी जैकेट सामग्री |
वैकल्पिक एलएसजेडएच/पीवीसी/टीपीयू |
|||
|
बाहरी जैकेट का व्यास |
3.0 मिमी |
|||
|
बाहरी जैकेट का रंग |
पीला/नारंगी/हरा/हीदर बैंगनी/अनुकूलन |
|||
|
तन्यता ताकत (दीर्घकालिक) |
80एन |
|||
|
तन्यता ताकत (अल्पकालिक) |
150एन |
|||
|
क्रश प्रतिरोध (दीर्घकालिक) |
100N/सेमी |
|||
|
क्रश प्रतिरोध (अल्पकालिक) |
500N/सेमी |
|||
|
न्यूनतम झुकने त्रिज्या (गतिशील) |
20डी |
|||
|
न्यूनतम झुकने त्रिज्या (स्थिर) |
10डी |
|||
|
परिचालन तापमान |
-20~60℃ |
|||
|
भंडारण तापमान |
-20~60℃ |
|||
|
आग दर्ज़ा |
वैकल्पिक ओएफएन/ओएफएनआर/ओएफएनपी |
|||
|
सामान |
पैरामीटर |
|||
|
फाइबर प्रकार |
वैकल्पिक G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
फाइबर गिनती |
2~12 कोर |
|||
|
शक्ति सदस्य |
अरामिड सूत |
|||
|
बाहरी जैकेट सामग्री |
वैकल्पिक एलएसजेडएच/पीवीसी/टीपीयू |
|||
|
बाहरी जैकेट का व्यास |
2.5x5.0 मिमी |
|||
|
बाहरी जैकेट का रंग |
पीला/नारंगी/हरा/हीदर बैंगनी/अनुकूलन |
|||
|
तन्यता ताकत (दीर्घकालिक) |
100N |
|||
|
तन्यता ताकत (अल्पकालिक) |
200N |
|||
|
क्रश प्रतिरोध (दीर्घकालिक) |
200N/सेमी |
|||
|
क्रश प्रतिरोध (अल्पकालिक) |
500N/सेमी |
|||
|
न्यूनतम झुकने त्रिज्या (गतिशील) |
50 मिमी |
|||
|
न्यूनतम झुकने त्रिज्या (स्थिर) |
30 मिमी |
|||
|
परिचालन तापमान |
-20~60℃ |
|||
|
भंडारण तापमान |
-20~60℃ |
|||
|
आग दर्ज़ा |
वैकल्पिक ओएफएन/ओएफएनआर/ओएफएनपी |
|||
* 3डी ज्यामितीय पैरामीटर
|
सामान |
अधिकतम |
मिन |
||
|
वक्रता की त्रिज्या (मिमी) |
एक्स |
2000 |
-10000 |
|
|
वाई |
- |
5 |
||
|
कोण (°) |
एक्स |
0.15 |
-0.15 |
|
|
वाई(एपीसी) |
8.2 |
7.8 |
||
|
वाई(पीसी) |
0.2 |
-0.2 |
||
|
ऑप्टिकल कोर की वक्रता का त्रिज्या (मिमी) |
- |
1 |
||
|
फाइबर ऊंचाई (एनएम) |
3500 |
1000 |
||
|
आसन्न फाइबर की ऊंचाई का अंतर (एनएम) |
500 |
एन/ए |
||
|
अधिकतम नकारात्मक समतलीय (एनएम) |
300 |
एन/ए |
||
*कनेक्टर आवास रंग चयन
|
एमटीपी कनेक्टर |
||||
|
एस.एम |
हरा |
पीला |
||
|
संदर्भ रंग संख्या पैनटोन 346सी |
संदर्भ रंग संख्या पैनटोन 106सी |
|||
|
|
|
|||
|
मिमी |
बेज |
काला |
||
|
संदर्भ रंग संख्या पैनटोन 7534यू |
संदर्भ रंग संख्या पैनटोन ब्लैक 6सी |
|||
|
|
|
|||
|
पानी |
हीदर वायलेट |
|||
|
संदर्भ रंग संख्या पैनटोन 310सी |
संदर्भ रंग संख्या पैनटोन 1905सी |
|||
|
|
|
|||
|
बैंगनी |
मैजेंटा |
|||
|
संदर्भ रंग संख्या पैनटोन 2587सी |
संदर्भ रंग संख्या पैनटोन 208सी |
|||
|
|
|
|||
|
पीला हरा रंग |
|
|||
|
संदर्भ रंग संख्या पैनटोन 375सी |
||||
|
|
||||
* कनेक्टर बूट चयन
|
एमटीपी बूट प्रकार |
||||
|
प्रकार |
विनिर्देश |
लागू केबल OD |
चित्र |
चित्र |
|
गोल बूट |
2.0 बूट एल=33.2मिमी |
2.0 |
|
|
|
3.0 बूट एल=33.2मिमी |
2.5/3.0 |
|
|
|
|
3.0 बूट एल=16मिमी |
3.0 |
|
|
|
|
3.0 मोड़ने योग्य बूट L= 33.6 मिमी |
3.0 |
|
|
|
|
3.6 बूट एल=33.2मिमी |
3.6 |
|
|
|
|
3.6 बूट एल = 16 मिमी |
3.6 |
|
|
|
|
3.6 मोड़ने योग्य बूट एल = 33.6 मिमी |
3.6 |
|
|
|
|
4.5 बूट एल=33.2मिमी |
4.0/4.5 |
|
|
|
|
5.5 बूट एल = 33.2 मिमी |
5.0/5.5 |
|
|
|
|
रिबन केबल बूट |
3.0*6.0 बूट एल=33.2मिमी |
3.0*6.0 |
|
|
|
2.5*5.0 बूट एल= 21.3मिमी |
2.5*5.0 |
|
|
|
|
नंगे रिबन फाइबर बूट |
नंगे रिबन फाइबर बूट L=19mm |
नंगे रिबन फाइबर |
|
|
|
पुश-पुल टैब |
सभी बूटों के लिए सार्वभौमिक |
सार्वभौमिक |
|
|
*ध्रुवता चयन
|
|
* उत्पाद पैकेजिंग
|
|
|
|
गाढ़ा एंटी-स्टैटिक बैग |
गाढ़ा गत्ते का डिब्बा |
* फैक्टरी ताकत
|
पेशेवर: जेएफओपीटी 20 वर्षों से अधिक समय से फाइबर जंपर्स के उत्पादन पर ध्यान केंद्रित कर रहा है और उसके पास उच्च गुणवत्ता और उच्च प्रदर्शन वाले फाइबर जंपर्स का उत्पादन करने के लिए पेशेवर विनिर्माण तकनीक है। |
|
||||
|
विनिर्माण क्षमता: जेएफओपीटी के पास 5 उत्पादन लाइनें और उपकरण हैं, जो ग्राहकों की मांगों को पूरा करने के लिए बड़ी मात्रा में फाइबर जंपर्स के तेज़ और कुशल उत्पादन की अनुमति देते हैं। |
|
||||
|
क्यूसी: जेएफओपीटी सख्त गुणवत्ता नियंत्रण उपायों को लागू करता है, जिसमें कच्चे माल की खरीद से लेकर उत्पादन प्रक्रियाओं तक हर चरण पर पेशेवर गुणवत्ता निरीक्षण और निगरानी शामिल है।उत्पाद की गुणवत्ता सुनिश्चित करने के लिए निवेशन हानि परीक्षण और अंतिम-चेहरा निरीक्षण किया जाता है। |
|
||||
|
मानक कार्यान्वयन: जेएफओपीटी ग्राहकों की आवश्यकताओं के अनुसार फाइबर जंपर उत्पादन मानकों का विकास और सख्ती से पालन कर सकता है, जिससे उत्पादों की स्थिरता और प्रदर्शन स्थिरता सुनिश्चित हो सके। |
|
||||
|
तकनीकी नवाचार: जेएफओपीटी तकनीकी नवाचार पर जोर देता है और उसके पास एक पेशेवर आर एंड डी टीम है जो अधिक उन्नत और उच्च प्रदर्शन वाले फाइबर जंपर्स विकसित करने के लिए समर्पित है। |
|
||||
|
सेवा समर्थन: जेएफओपीटी ग्राहकों की जरूरतों को पूरा करने और ग्राहकों की संतुष्टि सुनिश्चित करने के लिए तकनीकी परामर्श, उत्पाद सिफारिशें और बिक्री के बाद के रखरखाव सहित व्यापक बिक्री-पूर्व और बिक्री के बाद की सेवाएं प्रदान करता है। |
|
||||
* बारंबार प्रश्नोत्तर
1.एमटीपी जंपर्स को कस्टमाइज़ करते समय क्या विचार किया जाना चाहिए?
एमटीपी जम्पर की लंबाई / केबल सामग्री / फाइबर प्रकार और कोर गिनती / कनेक्टर लिंग (पुरुष / महिला) / सम्मिलन हानि विनिर्देश / रंग प्राथमिकताएं / लेबलिंग आवश्यकताएं और अनुकूलन
2. हम अपने एमटीपी जंपर्स की स्थिरता कैसे सुनिश्चित करते हैं?
जेएफओपीटी के एमटीपी जंपर्स पैरामीटर स्थिरता सुनिश्चित करने के लिए 100% 3डी हस्तक्षेप परीक्षण और 100% सम्मिलन हानि परीक्षण से गुजरते हैं।
3. हमारी डिलीवरी लीड टाइम?
हमारे पास 30,000+ एमटीपी कनेक्टर्स की मासिक उत्पादन क्षमता है, जो आपके ऑर्डर की शीघ्र डिलीवरी सुनिश्चित करती है।
4.हम अन्य कौन से एमटीपी व्युत्पन्न उत्पाद पेश करते हैं?
हम एमटीपी से संबंधित अन्य उत्पादों के अलावा एमटीपी लूपबैक, एमटीपी एटेन्यूएटर्स, एमटीपी लिंग परिवर्तक और एमटी जंपर्स भी बनाते हैं।
