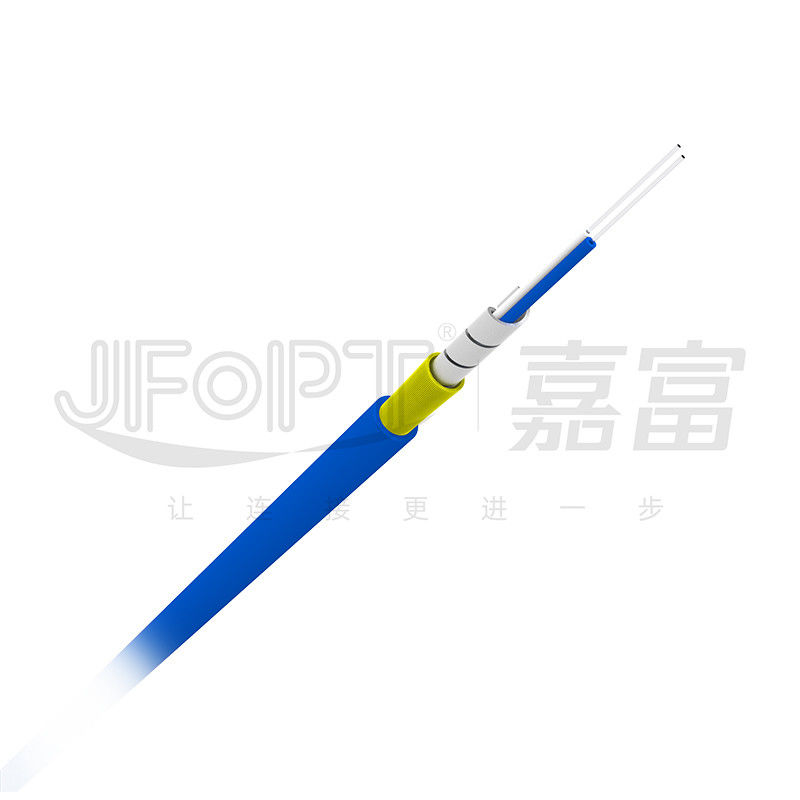

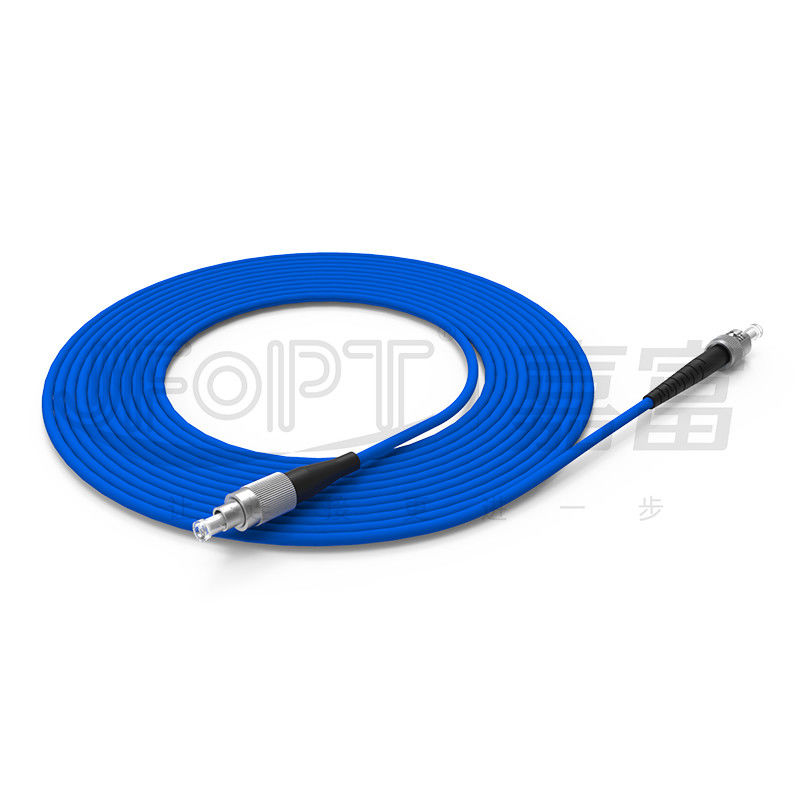

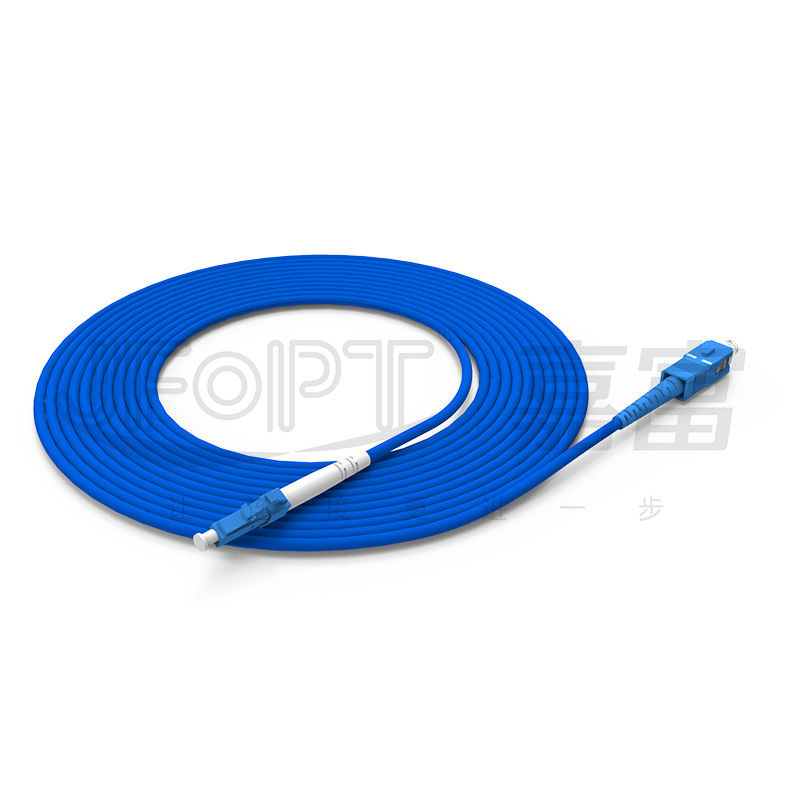

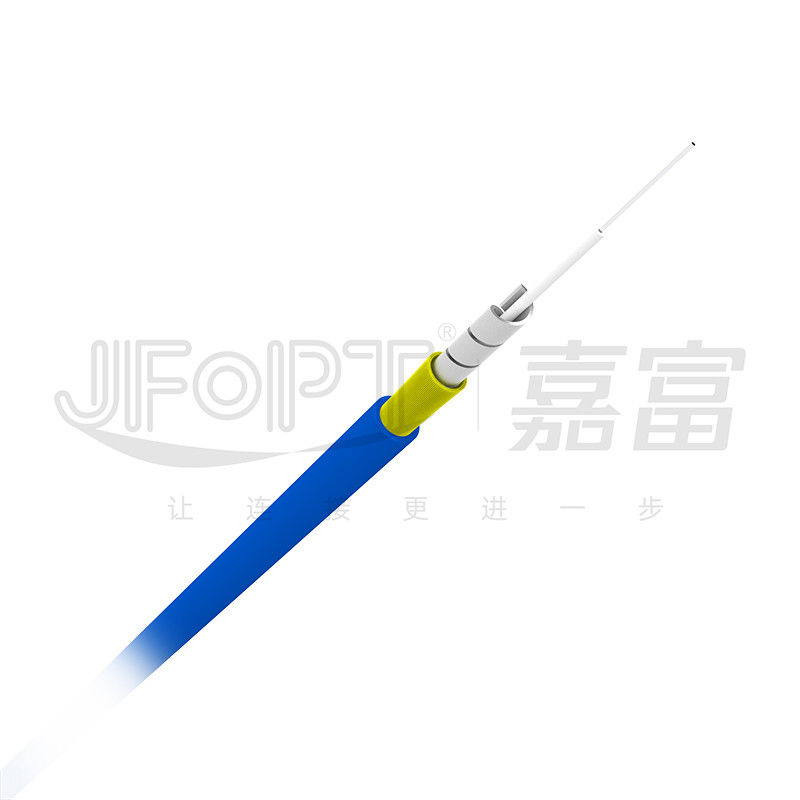

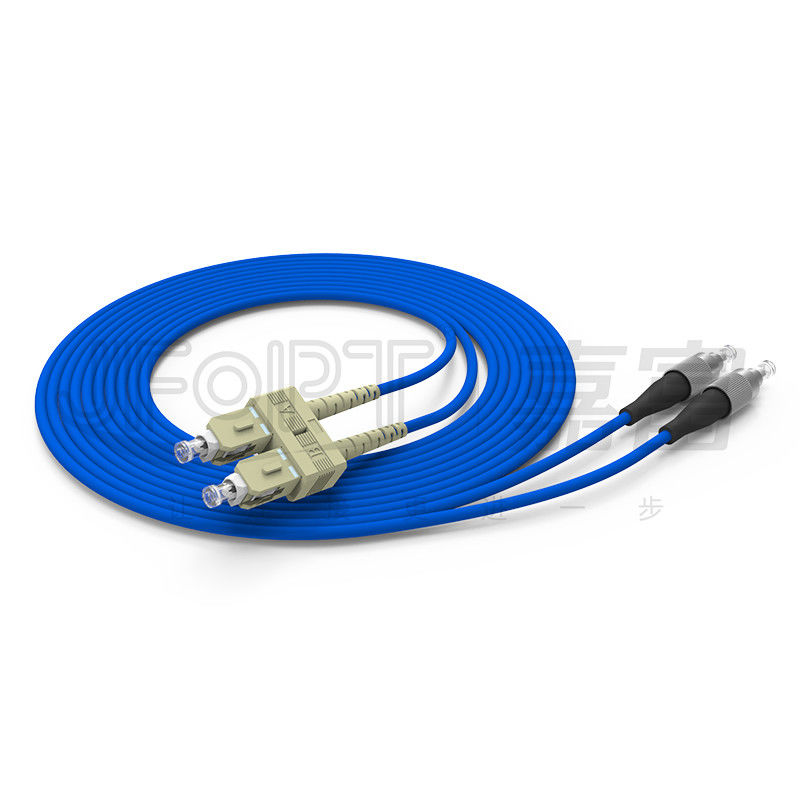

यूनी ट्यूब सिम्प्लेक्स डुप्लेक्स बख्तरबंद फाइबर पैच कॉर्ड अरामिड यार्न प्रबलित

①YOFC/कॉर्निंग और अन्य प्रमुख ब्रांडों के ऑप्टिकल फाइबर से निर्मित, उत्कृष्ट ऑप्टिकल प्रदर्शन और डेटा ट्रांसमिशन गुणवत्ता सुनिश्चित करता है

② स्टेनलेस स्टील सर्पिल ट्यूब द्वारा संरक्षित, कृंतक काटने के लिए अच्छी संपीड़न शक्ति और प्रतिरोध प्रदान करता है

③उच्च शक्ति वाले आर्मीड यार्न के साथ प्रबलित, केबल के लिए उत्कृष्ट तन्य शक्ति प्रदान करता है

④ सुरक्षा और विश्वसनीयता सुनिश्चित करते हुए विभिन्न अग्नि प्रतिरोध आवश्यकताओं को पूरा करने के लिए शीथ सामग्री के लिए विभिन्न विकल्प प्रदान करता है

⑤ट्रांसमिशन प्रदर्शन की गारंटी के लिए 100% फ़ैक्टरी परीक्षण किया गया

-

-

सामान

विशेष विवरण

फाइबर गिनती

1
24
48

2
96
144

धातु की ट्यूब

तंग बफ़र व्यास

0.85±0.05मिमी

0.6±0.05मिमी

धातु ट्यूब सामग्री

स्टेनलेस स्टील

धातु ट्यूब व्यास

1.45±0.05मिमी

1.85±0.05मिमी

धातु ट्यूब की मोटाई

0.2±0.05मिमी

0.25±0.05मिमी

बाहरी जैकेट

आयाम

3.0±0.1मिमी

सामग्री

पीवीसी/एलएसजेडएच/टीपीयू

रंग

नीला (एसएम) / ग्रे (एमएम) या अनुकूलन

सामान

विशेष विवरण

फाइबर गिनती

1

2

तनाव (दीर्घकालिक)/एन

100

तनाव(अल्पकालिक)/एन

200

क्रश (दीर्घकालिक)/एन/10 सेमी

1000

क्रश (अल्पकालिक)/एन/10 सेमी

3000

न्यूनतम.मोड़ त्रिज्या (गतिशील)/मिमी

20डी

न्यूनतम.मोड़ त्रिज्या(स्थैतिक)/मिमी

10डी

ऑपरेटिंग तापमान/℃

-20～+70(पीवीसी)/-40～+80(LSZH)

भंडारण तापमान/℃

-20～+70(पीवीसी)/-40～+80(LSZH)

एकल मोड

सामान

इकाई

जी.652डी

जी.657ए1

जी.657ए2

मोड फ़ील्ड व्यास

1310एनएम

माइक्रोन

9.1±0.4

8.8±0.4

8.8±0.4

1550एनएम

माइक्रोन

10.4±0.5

9.8±0.5

9.8±0.5

क्लैडिंग व्यास

माइक्रोन

125±1

125±0.7

125±0.7

क्लैडिंग नॉन-सर्कुलरिटी

%

≤1

≤0.7

≤0.7

कोर-क्लैडिंग कंसेंट्रिकिटी त्रुटि

माइक्रोन

≤0.6

≤0.5

≤0.5

कोटिंग व्यास

माइक्रोन

245±7

245±5

245±5

कोटिंग गैर-परिपत्रता

%

≤6.0

≤6.0

≤6.0

क्लैडिंग-कोटिंग संकेंद्रितता त्रुटि

माइक्रोन

≤12.0

≤12.0

≤12.0

केबल कटऑफ तरंग दैर्ध्य

एनएम

λcc≤1260

λcc≤1260

λcc≤1260

क्षीणन
(अधिकतम)

1310एनएम

डीबी/किमी

≤0.35

≤0.35

≤0.35

1550एनएम

डीबी/किमी

≤0.25

≤0.25

≤0.25

बहु आयामी

सामान

इकाई

62.5/125

50/125

OM3-150

OM3-300

OM4

कोर व्यास

माइक्रोन

62.5±2.5

50±2.5

50±2.5

50±2.5

50±2.5

क्लैडिंग व्यास

माइक्रोन

125±1.0

125±1.0

125±1.0

125±1.0

125±1.0

कोर गैर-परिपत्रता

%

≤5.0

≤5.0

≤5.0

≤5.0

≤5.0

क्लैडिंग नॉन-सर्कुलरिटी

%

≤1.0

≤1.0

≤1.0

≤1.0

≤1.0

कोर-क्लैडिंग कंसेंट्रिकिटी त्रुटि

माइक्रोन

≤1.5

≤1.5

≤1.0

≤1.0

≤1.0

कोटिंग व्यास

माइक्रोन

245±7

245±7

245±7

245±7

245±7

कोटिंग गैर-परिपत्रता

%

≤6.0

≤6.0

≤6.0

≤6.0

≤6.0

क्लैडिंग-कोटिंग संकेंद्रितता त्रुटि

माइक्रोन

≤12.0

≤12.0

≤12.0

≤12.0

≤12.0

ओएफएल बैंडविड्थ

850nm

मेगाहर्ट्ज·किमी

≥160

≥500

≥700

≥1500

≥3500

1300nm

मेगाहर्ट्ज·किमी

≥500

≥500

≥500

≥500

≥500

क्षीणन गुणांक

850nm

डीबी/किमी

≤3.0

≤3.0

≤3.0

≤3.0

≤3.0

1300nm

डीबी/किमी

≤1.0

≤1.0

≤1.0

≤1.0

≤1.0

ड्रम पर पैक किया गया

ड्रम सील कर दिया गया

विशेषज्ञता:

जेएफओपीटी के पास उच्च गुणवत्ता वाले केबल बनाने के लिए एक पेशेवर आर एंड डी टीम, उत्पादन तकनीक और उपकरण हैं जो विभिन्न पर्यावरणीय और आवश्यकता आवश्यकताओं को पूरा करते हैं।

विनिर्माण क्षमता:

जेएफओपीटी के पास 40 इनडोर बख्तरबंद केबल निर्माण मशीनें हैं, जो बड़े पैमाने पर बख्तरबंद केबल ऑर्डर की समय पर डिलीवरी सुनिश्चित करती हैं।पेशेवर उत्पादन लाइनों और उपकरणों के साथ, हम ग्राहकों की मांगों को पूरा करने के लिए कुशलतापूर्वक बड़ी मात्रा में केबल का उत्पादन कर सकते हैं।

गुणवत्ता नियंत्रण:

जेएफओपीटी सख्त गुणवत्ता नियंत्रण उपाय लागू करता है।कच्चे माल और आने वाले निरीक्षणों के अलावा, उत्पादन प्रक्रिया में विभिन्न घटकों जैसे टाइट-बफरिंग, सर्पिल कवच और बाहरी शीथिंग के लिए स्वचालित गुणवत्ता परीक्षण प्रणाली शामिल होती है।सभी उत्पादन परीक्षण उपकरणों का नियमित रखरखाव किया जाता है।वर्षों की तकनीकी विशेषज्ञता और परिपक्व बख्तरबंद जम्पर उत्पादन प्रक्रियाओं के साथ, वे बख्तरबंद केबलों में लगभग सभी असामान्यताओं को खत्म कर सकते हैं।

मानक विकास:

जेएफओपीटी के पास एक पेशेवर और अनुभवी आर एंड डी टीम है जो ग्राहकों की संतुष्टि सुनिश्चित करते हुए विभिन्न पर्यावरणीय और आवश्यकता आवश्यकताओं को पूरा करने के लिए अनुकूलित केबल प्रदान कर सकती है।

तकनीकी नवाचार:

जेएफओपीटी तकनीकी नवाचार पर जोर देता है और ग्राहकों की विविध आवश्यकताओं को पूरा करने के लिए विभिन्न संरचनाओं, आकारों, कोर गणनाओं और रंगों के साथ बख्तरबंद केबल उत्पादों को डिजाइन करता है।

सेवा और तकनीकी सहायता:

जेएफओपीटी ग्राहकों की जरूरतों को पूरा करने और ग्राहकों की संतुष्टि सुनिश्चित करने के लिए तकनीकी परामर्श, उत्पाद सिफारिशें और बिक्री के बाद के रखरखाव सहित व्यापक बिक्री-पूर्व और बिक्री के बाद की सेवाएं प्रदान करता है।
